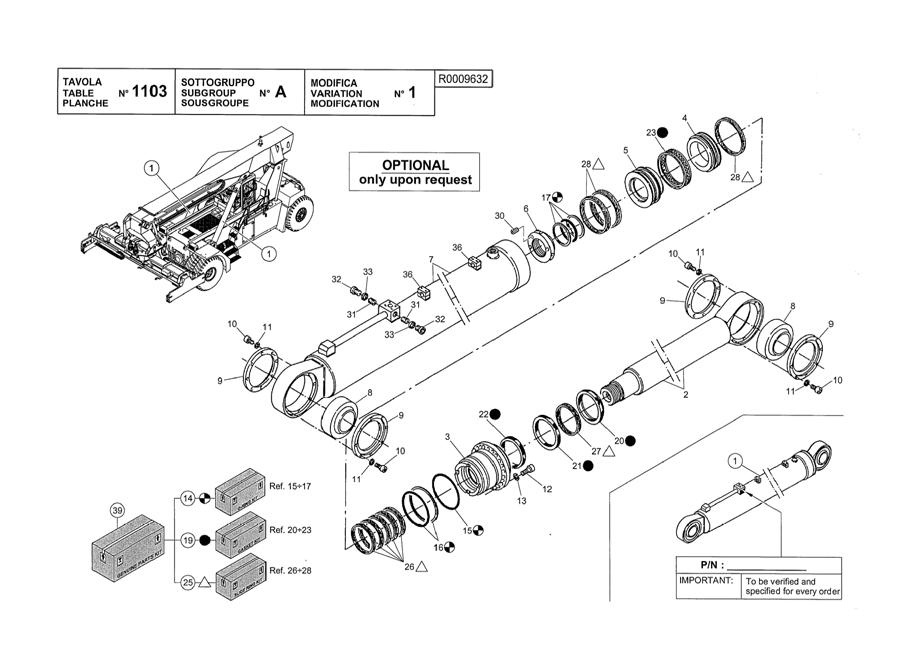

BOOM HOIST CYLINDER

← BOOM HOIST CYLINDER OUTRIGGERS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFTING CYLINDER ASS.Y

Каталожный номер:572217

Комплект:

Примечание:

№ на схеме:2

Наименование:ROD (+)

Каталожный номер:586930

Комплект:1

Примечание:

№ на схеме:3

Наименование:GUIDE (+)

Каталожный номер:586931

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER (+)

Каталожный номер:586932

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON (+)

Каталожный номер:586933

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPANNER NUT (+)

Каталожный номер:586934

Комплект:1

Примечание:

№ на схеме:7

Наименование:CYLINDER ASS.Y

Каталожный номер:586935

Комплект:1

Примечание:

№ на схеме:8

Наименование:BALL JOINT

Каталожный номер:544578

Комплект:2

Примечание:

№ на схеме:9

Наименование:SEAL RING

Каталожный номер:534538

Комплект:4

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:200347

Комплект:32

Примечание:

№ на схеме:11

Наименование:SCHNORR WASHER

Каталожный номер:00826

Комплект:32

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:200350

Комплект:24

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:00725

Комплект:24

Примечание:

№ на схеме:14

Наименование:O' RINGS SET (+)

Каталожный номер:573171

Комплект:1

Примечание:

№ на схеме:15

Наименование:O' RING (+)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKETS SET

Каталожный номер:573172

Комплект:1

Примечание:

№ на схеме:25

Наименование:RINGS SET (+)

Каталожный номер:573173

Комплект:1

Примечание:

№ на схеме:30

Наименование:DOWEL

Каталожный номер:00149

Комплект:1

Примечание:

№ на схеме:31

Наименование:DOWEL (+)

Каталожный номер:572959

Комплект:2

Примечание:

№ на схеме:32

Наименование:PLUG Part#527344 replaced by 568011, price:1.500

Каталожный номер:527344

Комплект:2

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:100375

Комплект:2

Примечание:

№ на схеме:36

Наименование:COLLAR ASS.Y

Каталожный номер:101421

Комплект:2

Примечание:

№ на схеме:39

Наименование:GASKETS SET ASS.Y

Каталожный номер:573170

Комплект:1

Примечание:
