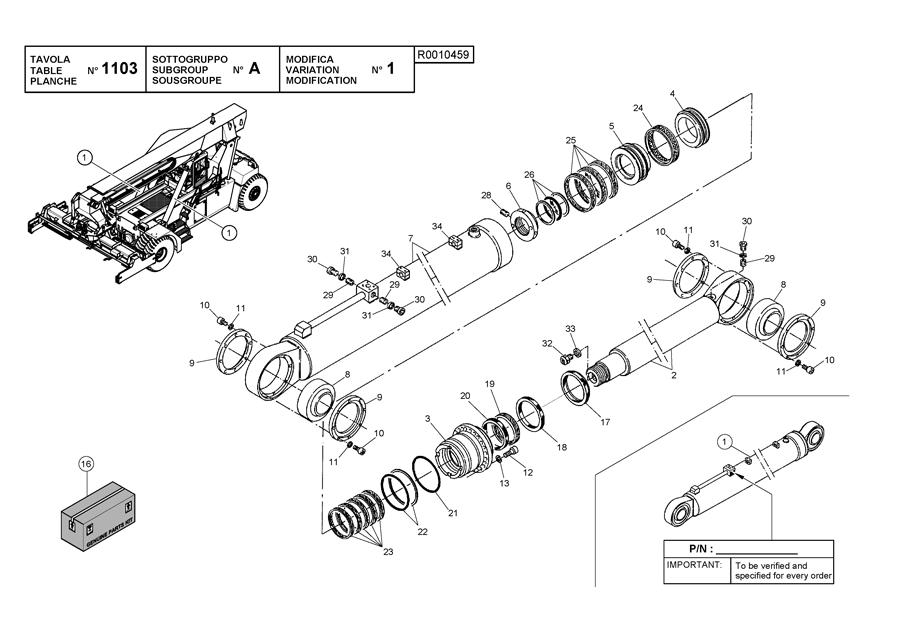

BOOM HOIST CYLINDER

← BOOM - TELESCOPIC CYLINDER BOOM HOIST CYLINDER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOIST CYLINDER ASS.Y (+)

Каталожный номер:610368

Комплект:1

Примечание:

№ на схеме:2

Наименование:ROD (+)

Каталожный номер:618991

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEAD (+)

Каталожный номер:618992

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER (+)

Каталожный номер:618993

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON (+)

Каталожный номер:618994

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPANNER NUT (+)

Каталожный номер:618995

Комплект:1

Примечание:

№ на схеме:7

Наименование:CYLINDER (+)

Каталожный номер:618996

Комплект:1

Примечание:

№ на схеме:8

Наименование:BALL JOINT

Каталожный номер:544578

Комплект:2

Примечание:

№ на схеме:9

Наименование:SEAL RING

Каталожный номер:534538

Комплект:4

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:200347

Комплект:32

Примечание:

№ на схеме:11

Наименование:« SCHNORR » WASHER (+)

Каталожный номер:826

Комплект:32

Примечание:

№ на схеме:12

Наименование:SCREW M16X70 UNI5931-12.9

Каталожный номер:200555

Комплект:24

Примечание:

№ на схеме:13

Наименование:« SCHNORR » WASHER (+)

Каталожный номер:725

Комплект:24

Примечание:

№ на схеме:14

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:16

Наименование:GASKETS SET ASS.Y

Каталожный номер:618990

Комплект:1

Примечание:

№ на схеме:28

Наименование:DOWEL (+)

Каталожный номер:369

Комплект:1

Примечание:

№ на схеме:29

Наименование:DOWEL (+)

Каталожный номер:579259

Комплект:3

Примечание:

№ на схеме:30

Наименование:PLUG Part#527344 replaced by 568011, price:1.500

Каталожный номер:527344

Комплект:3

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:100375

Комплект:3

Примечание:

№ на схеме:32

Наименование:FILTER CONNECTION

Каталожный номер:573006

Комплект:1

Примечание:

№ на схеме:33

Наименование:SEAL WASHER

Каталожный номер:100363

Комплект:1

Примечание:

№ на схеме:34

Наименование:COLLAR ASS.Y

Каталожный номер:101421

Комплект:2

Примечание:
