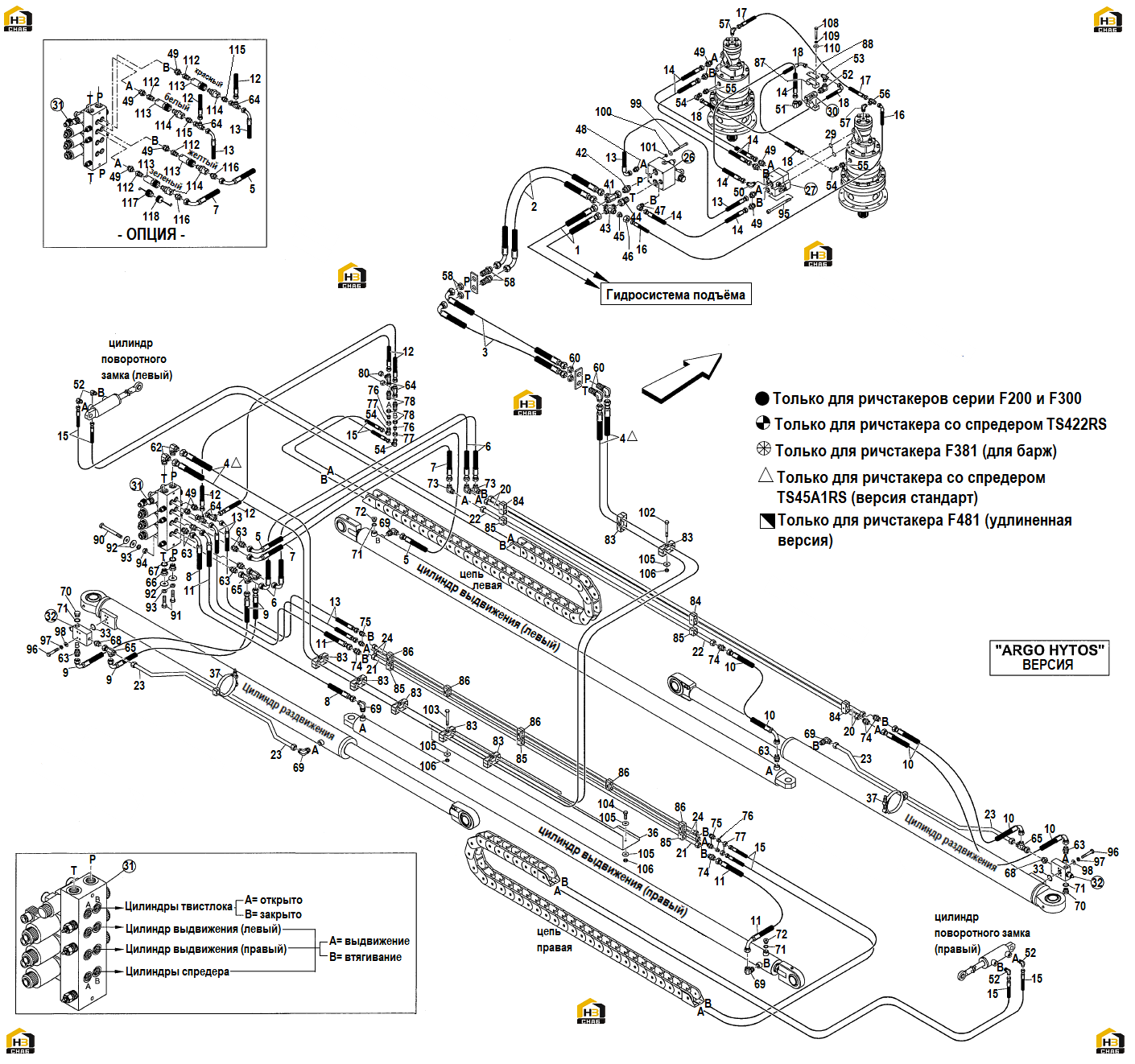

9. гидросистема спредера "argo hytos" (часть i) (ts45a1rs)
← 8. гидросистема спредера "bosch rexroth" (часть ii) (ts45ars - ts420rs)
10. гидросистема спредера "argo hytos" (часть ii) (ts45a1rs) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1d
Каталожный номер:539920
Комплект:2
Примечание:Только для ричстакера F481 (удлиненная версия)
№ на схеме:1c
Каталожный номер:517026
Комплект:2
Примечание:Только для ричстакера F381 (для барж)
№ на схеме:1b
Каталожный номер:501608
Комплект:2
Примечание:Только для ричстакера со спредером "TS422RS"
№ на схеме:1a
Каталожный номер:517335
Комплект:2
Примечание:Только для ричстакеров серии F200 - F300
№ на схеме:4
Каталожный номер:557981
Комплект:2
Примечание:Только для ричстакера со спредером TS45A1RS (версия стандарт)
№ на схеме:20
Каталожный номер:KKTS5
Комплект:2
Примечание:ø16x1,5 - 2 расширение, дл. 4100
№ на схеме:21
Каталожный номер:KKTS4
Комплект:1
Примечание:ø16x1,5 - 2 расширение, дл. 3750
№ на схеме:22
Каталожный номер:KKTS3
Комплект:1
Примечание:ø16x1,5 - 2 расширение, дл. 2200
№ на схеме:24
Каталожный номер:KKTS1
Комплект:2
Примечание:ø12x1,5 - 2 расширение, дл.3800
№ на схеме:37
Каталожный номер:562953
Комплект:2
Примечание:Хомут x трубка ø16x1,5
№ на схеме:53
Каталожный номер:534846
Комплект:1
Примечание:(тройник)
№ на схеме:56
Каталожный номер:534846
Комплект:1
Примечание:(тройник)
№ на схеме:83
Каталожный номер:102395
Комплект:7
Примечание:ø30 трубка гибкая 3/4"
№ на схеме:84
Каталожный номер:100559
Комплект:3
Примечание:x трубка стальная ø16x1,5
№ на схеме:85
Каталожный номер:100560
Комплект:5
Примечание:x трубка стальная ø16x1,5
№ на схеме:86
Каталожный номер:100565
Комплект:5
Примечание:x трубка стальная ø12x1,5
№ на схеме:90
Каталожный номер:200031
Комплект:2
Примечание:M10x1,5x100
№ на схеме:91
Каталожный номер:00314
Комплект:2
Примечание:M10x1,5x40
№ на схеме:92
Каталожный номер:00815
Комплект:6
Примечание:D.10xD.30
