8. гидросистема спредера "bosch rexroth" (часть ii) (ts45ars - ts420rs)

8. гидросистема спредера "bosch rexroth" (часть ii) (ts45ars - ts420rs)

← 7. гидросистема спредера "bosch rexroth" (часть i) (ts45ars - ts420rs) 9. гидросистема спредера "argo hytos" (часть i) (ts45a1rs) →

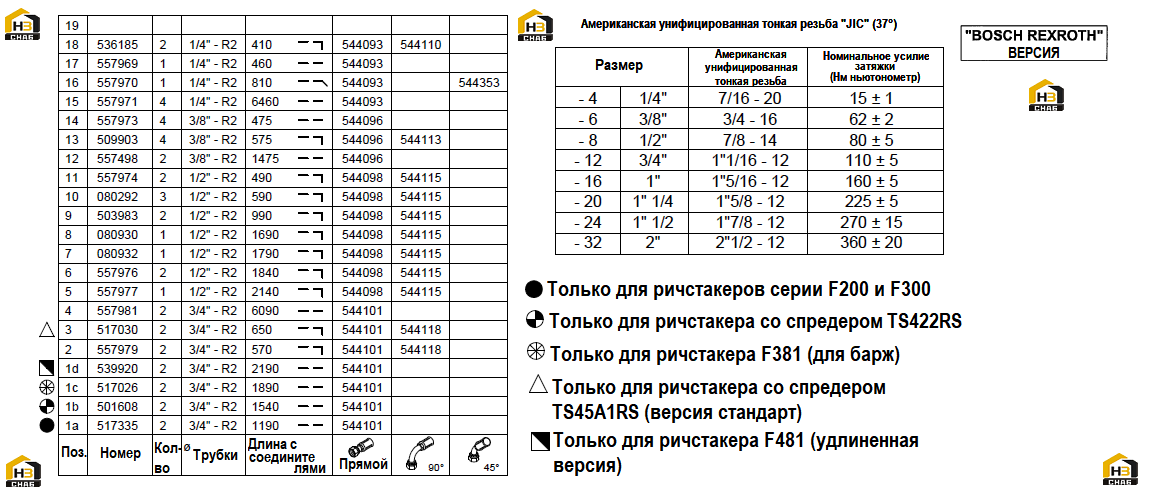

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:/
Наименование:CONNECTION 45°
Каталожный номер:544353
Комплект:1
Примечание:45°
0 ₽
шт
№ на схеме:/
Наименование:CONNECTION 90°
Каталожный номер:544110
Комплект:1
Примечание:90°
0 ₽
шт
№ на схеме:/
Наименование:CONNECTION 90°
Каталожный номер:544113
Комплект:1
Примечание:90°
0 ₽
шт
№ на схеме:/
Наименование:CONNECTION 90°
Каталожный номер:544115
Комплект:1
Примечание:90°
0 ₽
шт
№ на схеме:/
Наименование:CONNECTION 90°
Каталожный номер:544118
Комплект:1
Примечание:90°
0 ₽
шт
№ на схеме:/
Наименование:HOSE
Каталожный номер:544093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:/
Наименование:HOSE
Каталожный номер:544096
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:/
Наименование:HOSE
Каталожный номер:544098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:/
Наименование:HOSE
Каталожный номер:544101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1d
Наименование:HOSE
Каталожный номер:539920
Комплект:2
Примечание:Только для ричстакера F481 (удлиненная версия)
0 ₽
шт
№ на схеме:1c
Наименование:HOSE
Каталожный номер:517026
Комплект:2
Примечание:Только для ричстакера F381 (для барж)
0 ₽
шт
№ на схеме:1b
Наименование:HOSE
Каталожный номер:501608
Комплект:2
Примечание:Только для ричстакера со спредером "TS422RS"
0 ₽
шт
№ на схеме:1a
Наименование:HOSE
Каталожный номер:517335
Комплект:2
Примечание:Только для ричстакеров серии F200 - F300
0 ₽
шт
№ на схеме:2
Наименование:HOSE
Каталожный номер:557979
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HOSE
Каталожный номер:517030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE
Каталожный номер:557981
Комплект:2
Примечание:Только для ричстакера со спредером TS45A1RS (версия стандарт)
0 ₽
шт
№ на схеме:5
Наименование:HOSE
Каталожный номер:557977
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:557976
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HOSE
Каталожный номер:080932
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE
Каталожный номер:080930
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:503983
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:080292
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE
Каталожный номер:557974
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:HOSE
Каталожный номер:557498
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:HOSE
Каталожный номер:509903
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE
Каталожный номер:557973
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HOSE
Каталожный номер:557971
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE
Каталожный номер:557970
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE
Каталожный номер:557969
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HOSE
Каталожный номер:536185
Комплект:2
Примечание:
