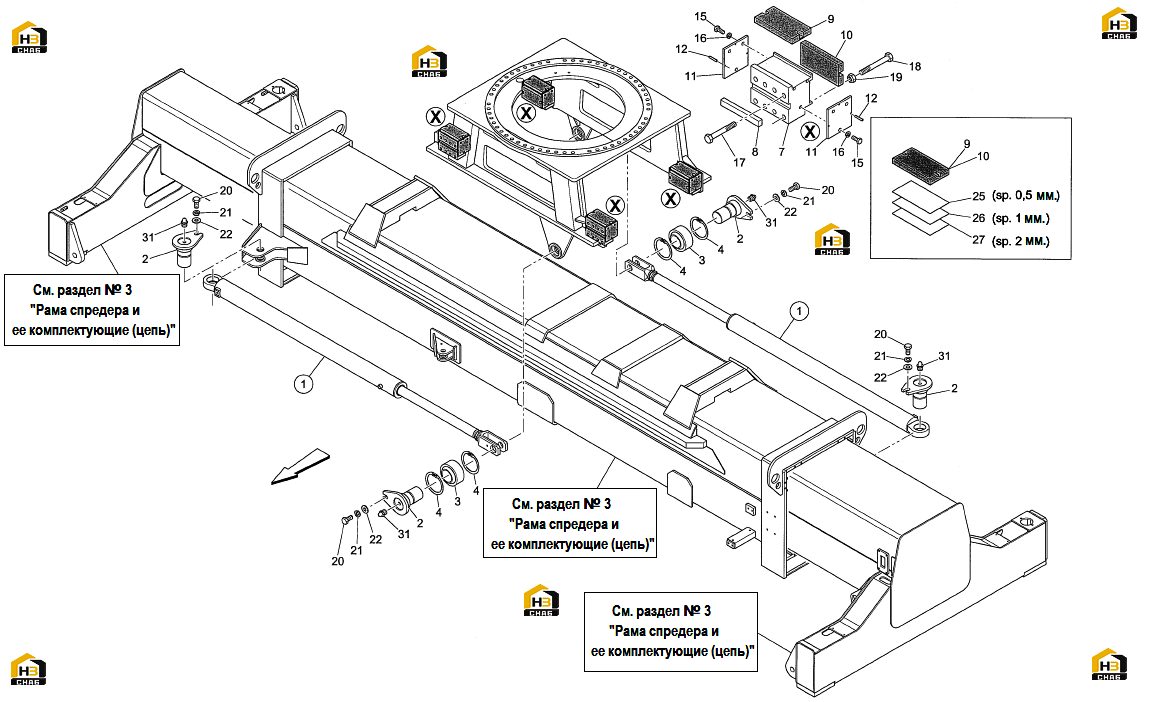

6. цилиндр раздвижения спредера и пластины скольжения
← 5. пластины скольжения балки спредера
7. гидросистема спредера "bosch rexroth" (часть i) (ts45ars - ts420rs) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:10
Каталожный номер:562253
Комплект:4
Примечание:30 мм. ОРТ (поставляется по запросу заказчика)
№ на схеме:10
Каталожный номер:559594
Комплект:4
Примечание:28 мм. STD (стандарт)
№ на схеме:15
Каталожный номер:00481
Комплект:24
Примечание:M12x1,75x30 (UNI 5739)
№ на схеме:17
Каталожный номер:200092
Комплект:16
Примечание:M18x2,5x130
№ на схеме:18
Каталожный номер:200093
Комплект:16
Примечание:M18x2,5x140
№ на схеме:19
Каталожный номер:00611
Комплект:16
Примечание:M18x2,5
№ на схеме:25
Каталожный номер:545794
Комплект:A.R.
Примечание:0,5 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:26
Каталожный номер:545795
Комплект:A.R.
Примечание:1 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:27
Каталожный номер:545796
Комплект:A.R.
Примечание:2 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
