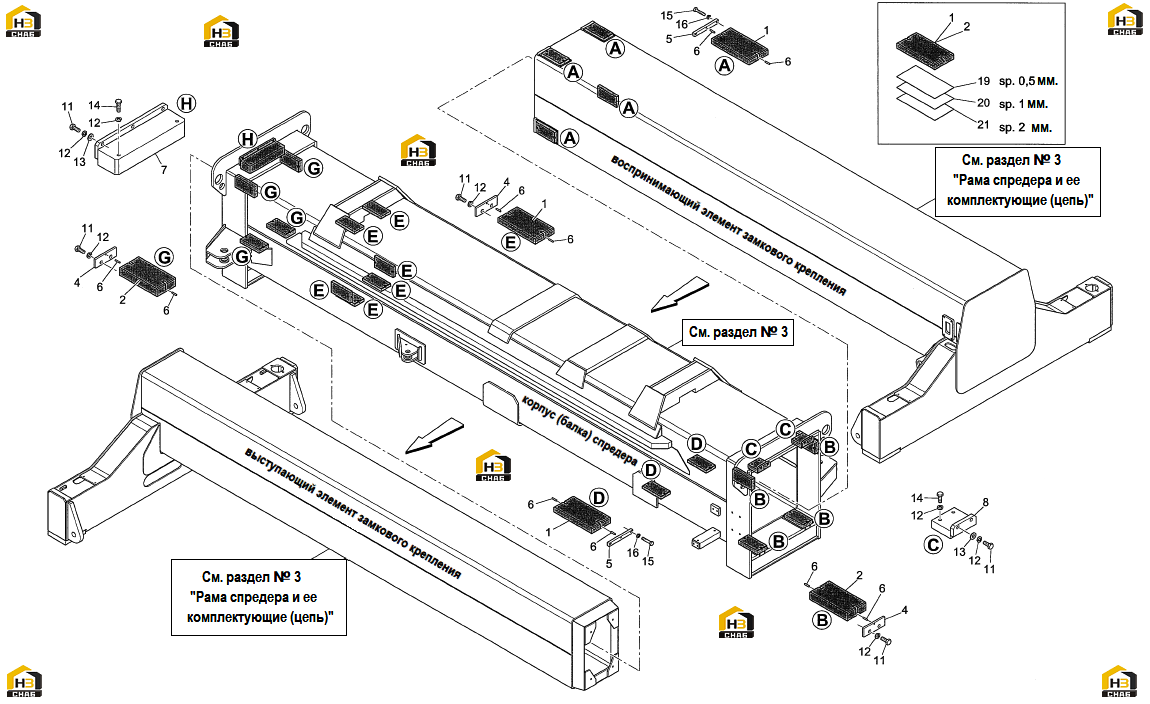

5. пластины скольжения балки спредера

← 4. замок поворотный (твист лок) спредера 6. цилиндр раздвижения спредера и пластины скольжения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHOE 24 mm.

Каталожный номер:554469

Комплект:12

Примечание:24 мм.

№ на схеме:2

Наименование:SHOE 36 mm.

Каталожный номер:554470

Комплект:8

Примечание:36 мм.

№ на схеме:4

Наименование:PLATE

Каталожный номер:554466

Комплект:14

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:554199

Комплект:6

Примечание:

№ на схеме:6

Наименование:ELASTIC PIN

Каталожный номер:00907

Комплект:40

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:554444

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPACER

Каталожный номер:554441

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт с шестигранной головкой M12x1,75x30

Каталожный номер:00481

Комплект:35

Примечание:M12x1,75x30 (UNI 5739)

№ на схеме:12

Наименование:SPRING WASHER D.12

Каталожный номер:00778

Комплект:41

Примечание:D.12

№ на схеме:13

Наименование:FLAT WASHER D.12

Каталожный номер:00726

Комплект:7

Примечание:D.12

№ на схеме:14

Наименование:SCREW M12x1,75x40

Каталожный номер:00047

Комплект:6

Примечание:M12x1,75x40

№ на схеме:15

Наименование:SCREW M6x1x30

Каталожный номер:00466

Комплект:12

Примечание:M6x1x30

№ на схеме:16

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:12

Примечание:D.6

№ на схеме:19

Наименование:SHIM 0,5 mm.

Каталожный номер:545794

Комплект:A.R.

Примечание:0,5 мм. (A.R-в случае необходимости (указать кол-во, м., м2))

№ на схеме:20

Наименование:SHIM 1 mm.

Каталожный номер:545795

Комплект:A.R.

Примечание:1 мм. (A.R-в случае необходимости (указать кол-во, м., м2))

№ на схеме:21

Наименование:SHIM 2 mm.

Каталожный номер:545796

Комплект:A.R.

Примечание:2 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
