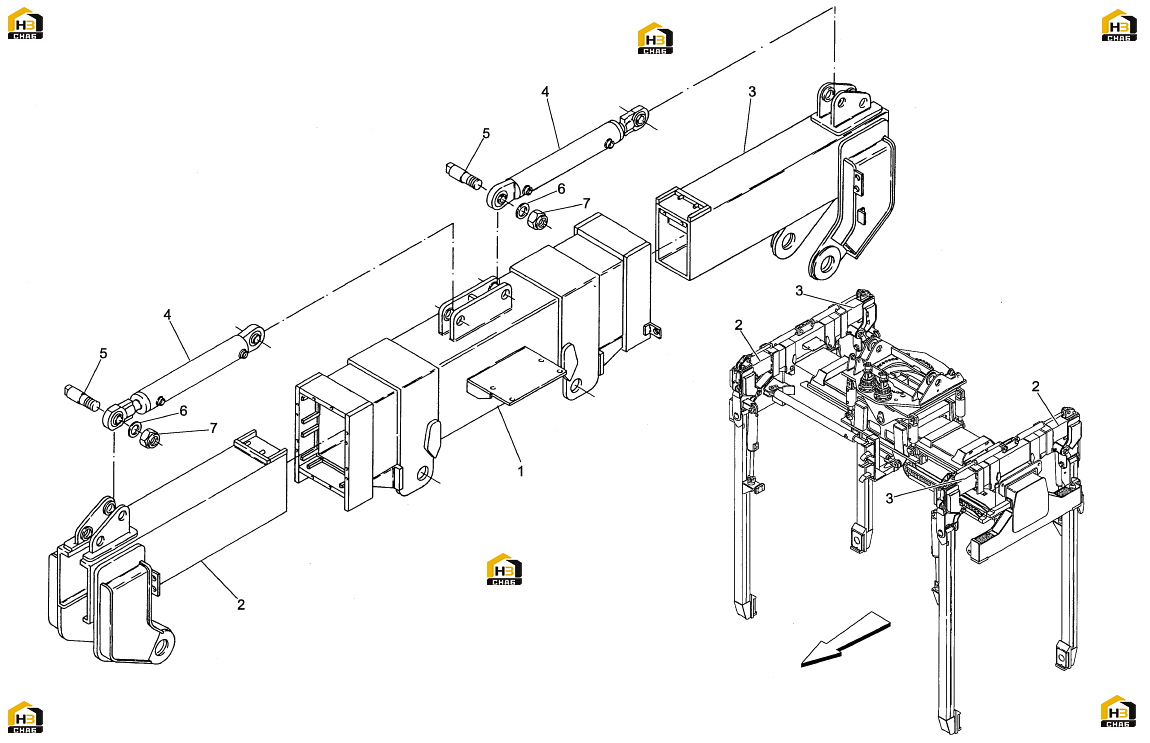

2. рама спредера "тип “пигги-бэк” и ее комплектующие

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Каталожный номер:555928

Комплект:2

Примечание:

№ на схеме:2

Каталожный номер:556008

Комплект:2

Примечание:

№ на схеме:3

Каталожный номер:556067

Комплект:2

Примечание:

№ на схеме:4

Каталожный номер:555728

Комплект:4

Примечание:См. разделы № 10,11 "10. Цилиндр выдвижения 555728/ 571488"

№ на схеме:5

Каталожный номер:556370

Комплект:8

Примечание:

№ на схеме:6

Каталожный номер:00806

Комплект:8

Примечание:

№ на схеме:7

Каталожный номер:00635

Комплект:8

Примечание:
