1. захват спредера "тип “пигги-бэк” в сборе

1. захват спредера "тип “пигги-бэк” в сборе

← 19. электросистема спредера "тип “пигги-бэк” 2. рама спредера "тип “пигги-бэк” и ее комплектующие →

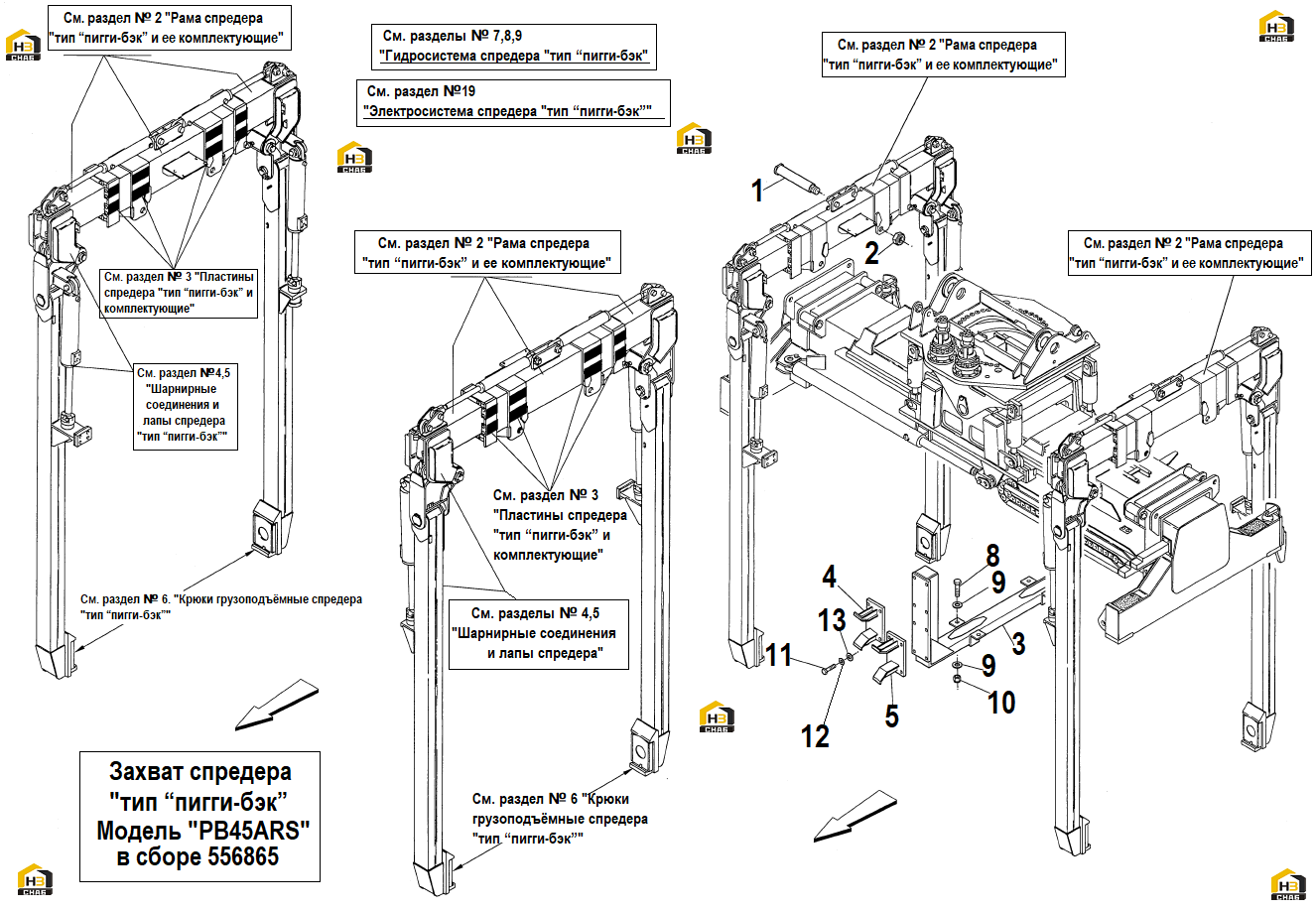

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FIXING PIN
Каталожный номер:556364
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:PIGGY-BACK ASSY
Каталожный номер:556865
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SELFLOCKING SPANNER
Каталожный номер:540228
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:P. B. LEGS SUPPORT
Каталожный номер:557305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:UPPER PLATE
Каталожный номер:557321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:LOWER PLATE
Каталожный номер:557327
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SCREW M24x3x75
Каталожный номер:200322
Комплект:4
Примечание:M24x3x75
0 ₽
шт
№ на схеме:9
Наименование:FLAT WASHER D.24
Каталожный номер:00794
Комплект:8
Примечание:D.24
0 ₽
шт
№ на схеме:10
Наименование:SELF LOCKING NUT M24x3
Каталожный номер:00622
Комплект:4
Примечание:M24x3
0 ₽
шт
№ на схеме:11
Наименование:SCREW M16x2x40
Каталожный номер:00494
Комплект:16
Примечание:M16x2x40
0 ₽
шт
№ на схеме:12
Наименование:SPRING WASHER D.16
Каталожный номер:00780
Комплект:16
Примечание:D.16
0 ₽
шт
№ на схеме:13
Наименование:FLAT WASHER D.16
Каталожный номер:00731
Комплект:16
Примечание:D.16
