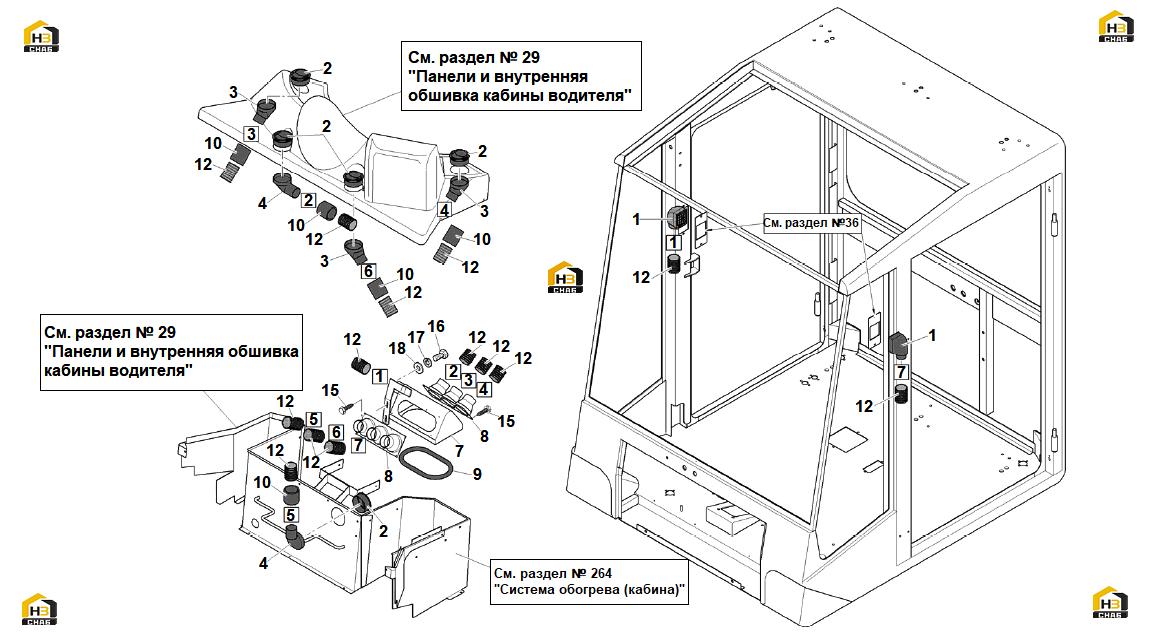

32. система вентиляции кабины водителя

← 31. система омывателя ветрового стекла 33. обивка внутренняя кабины водителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR DIFFUSER

Каталожный номер:600304

Комплект:2

Примечание:

№ на схеме:2

Наименование:AIR DIFFUSER

Каталожный номер:513486

Комплект:5

Примечание:

№ на схеме:3

Наименование:CONNECTION 45°

Каталожный номер:513488

Комплект:3

Примечание:

№ на схеме:4

Наименование:CONNECTION 90°

Каталожный номер:600306

Комплект:2

Примечание:

№ на схеме:7

Наименование:AIR CONVEYOR

Каталожный номер:600307

Комплект:1

Примечание:

№ на схеме:8

Наименование:AIR DIFFUSER

Каталожный номер:600308

Комплект:2

Примечание:

№ на схеме:9

Наименование:GASKET DOOR

Каталожный номер:580489

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:10

Наименование:PIPE COUPLING

Каталожный номер:600309

Комплект:5

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:600310

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:15

Наименование:SCREW M4,2х16

Каталожный номер:200649

Комплект:12

Примечание:M4,2х16

№ на схеме:16

Наименование:SCREW M8х1,25х20

Каталожный номер:00468

Комплект:2

Примечание:M8х1,25х20

№ на схеме:17

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:2

Примечание:D.8

№ на схеме:18

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:2

Примечание:D.8
