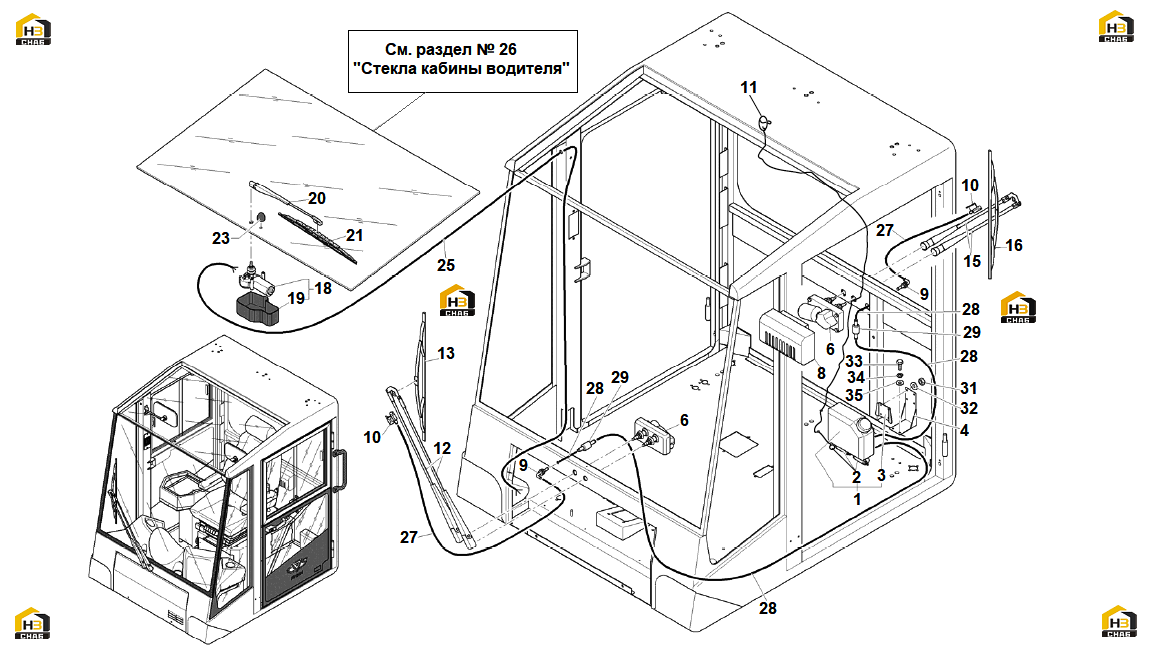

31. система омывателя ветрового стекла

← 30. сиденье водителя и боковая рулевая колонка (правая) 32. система вентиляции кабины водителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER TANK

Каталожный номер:600295

Комплект:1

Примечание:

№ на схеме:2

Наименование:ELECTRIC PUMP

Каталожный номер:518383

Комплект:3

Примечание:

№ на схеме:3

Наименование:BRACKET

Каталожный номер:600305

Комплект:1

Примечание:

№ на схеме:4

Наименование:SUPPORT

Каталожный номер:600297

Комплект:1

Примечание:

№ на схеме:6

Наименование:WIPER MOTOR

Каталожный номер:534424

Комплект:2

Примечание:

№ на схеме:8

Наименование:PROTECTION

Каталожный номер:600296

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTION

Каталожный номер:521090

Комплект:2

Примечание:

№ на схеме:10

Наименование:WATER NOZZLE

Каталожный номер:569542

Комплект:2

Примечание:

№ на схеме:12

Наименование:WINDSHIELD ARM

Каталожный номер:534425

Комплект:1

Примечание:

№ на схеме:13

Наименование:WINDSHIELD WIPER BRUSH

Каталожный номер:534426

Комплект:1

Примечание:

№ на схеме:15

Наименование:WINDSHIELD ARM

Каталожный номер:600298

Комплект:1

Примечание:

№ на схеме:16

Наименование:WINDSHIELD BRUSH

Каталожный номер:600299

Комплект:1

Примечание:

№ на схеме:18

Наименование:WIPER MOTOR ASS.Y

Каталожный номер:600300

Комплект:1

Примечание:

№ на схеме:20

Наименование:WINDSHIELD ARM

Каталожный номер:600301

Комплект:1

Примечание:

№ на схеме:21

Наименование:WINDSHIEL BRUSH

Каталожный номер:600302

Комплект:1

Примечание:

№ на схеме:23

Наименование:NUT PROTECTION

Каталожный номер:600324

Комплект:1

Примечание:

№ на схеме:25

Наименование:ELECTRIC CABLE

Каталожный номер:592294

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE

Каталожный номер:521091

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:28

Наименование:HOSE

Каталожный номер:100898

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:29

Наименование:VALVE ONE-WAY

Каталожный номер:102222

Комплект:2

Примечание:

№ на схеме:31

Наименование:NUT M5x0,8

Каталожный номер:00500

Комплект:4

Примечание:M5x0,8

№ на схеме:32

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:4

Примечание:D.5

№ на схеме:33

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:2

Примечание:M6x1x20

№ на схеме:34

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:2

Примечание:D.6

№ на схеме:35

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:2

Примечание:D.6
