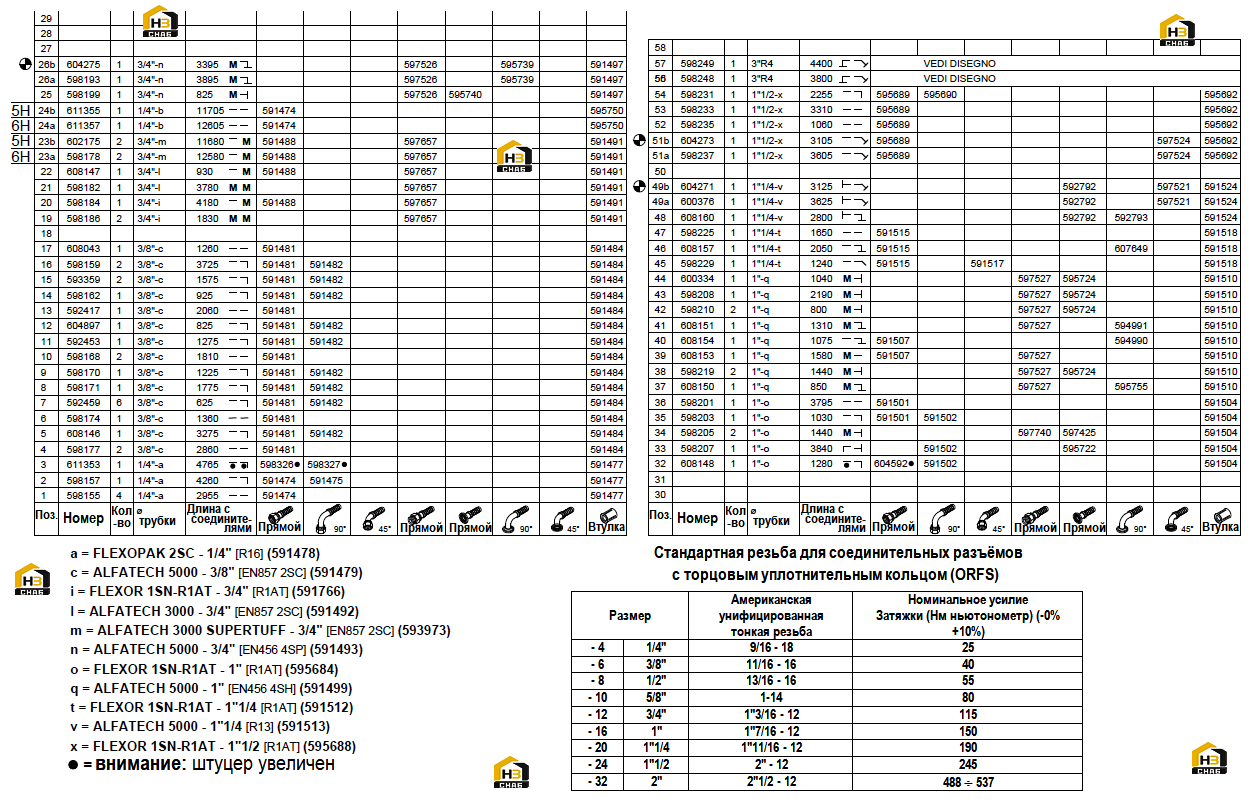

284. Гидросистема подъема "PARKER - REXROTH" F400 (без восстановления) (часть II)

← 283. Гидросистема подъема "PARKER - REXROTH" F400 (без восстановления) (часть I) 1. Рама →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/

Наименование:Втулка

Каталожный номер:591491

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:595750

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:591497

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:591504

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:591524

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:591518

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:591484

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:595692

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:591510

Комплект:1

Примечание:

№ на схеме:/

Наименование:Втулка

Каталожный номер:591477

Комплект:1

Примечание:

№ на схеме:1

Наименование:Шланг гибкий

Каталожный номер:598155

Комплект:4

Примечание:

№ на схеме:2

Наименование:Шланг гибкий

Каталожный номер:598157

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шланг гибкий

Каталожный номер:611353

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шланг гибкий

Каталожный номер:598177

Комплект:2

Примечание:

№ на схеме:5

Наименование:Шланг гибкий

Каталожный номер:608146

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шланг гибкий

Каталожный номер:598174

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шланг гибкий

Каталожный номер:592459

Комплект:6

Примечание:

№ на схеме:8

Наименование:Шланг гибкий

Каталожный номер:598171

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шланг гибкий

Каталожный номер:598170

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шланг гибкий

Каталожный номер:598168

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шланг гибкий

Каталожный номер:592453

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шланг гибкий

Каталожный номер:604897

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шланг гибкий

Каталожный номер:592417

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шланг гибкий

Каталожный номер:598162

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шланг гибкий

Каталожный номер:593359

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шланг гибкий

Каталожный номер:598159

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шланг гибкий

Каталожный номер:608043

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шланг гибкий

Каталожный номер:598186

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шланг гибкий

Каталожный номер:598184

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шланг гибкий

Каталожный номер:598182

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шланг гибкий

Каталожный номер:608147

Комплект:1

Примечание:

№ на схеме:23b

Наименование:Шланг гибкий

Каталожный номер:602175

Комплект:2

Примечание:Стрела 5а Н

№ на схеме:23a

Наименование:Шланг гибкий

Каталожный номер:598178

Комплект:2

Примечание:Стрела 6а Н

№ на схеме:24a

Наименование:Шланг гибкий

Каталожный номер:611357

Комплект:1

Примечание:Стрела 6а Н

№ на схеме:24b

Наименование:Шланг гибкий

Каталожный номер:611355

Комплект:1

Примечание:Стрела 5а Н

№ на схеме:25

Наименование:Шланг гибкий

Каталожный номер:598199

Комплект:1

Примечание:

№ на схеме:26b

Наименование:Шланг гибкий

Каталожный номер:604275

Комплект:1

Примечание:Специализированный (только для машины с короткой стрелой)

№ на схеме:26a

Наименование:Шланг гибкий

Каталожный номер:598193

Комплект:1

Примечание:Стандарт

№ на схеме:32

Наименование:Шланг гибкий

Каталожный номер:608148

Комплект:1

Примечание:

№ на схеме:33

Наименование:Шланг гибкий

Каталожный номер:598207

Комплект:1

Примечание:

№ на схеме:34

Наименование:Шланг гибкий

Каталожный номер:598205

Комплект:2

Примечание:

№ на схеме:35

Наименование:Шланг гибкий

Каталожный номер:598203

Комплект:1

Примечание:

№ на схеме:36

Наименование:Шланг гибкий

Каталожный номер:598201

Комплект:1

Примечание:

№ на схеме:37

Наименование:Шланг гибкий

Каталожный номер:608150

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шланг гибкий

Каталожный номер:598219

Комплект:2

Примечание:

№ на схеме:39

Наименование:Шланг гибкий

Каталожный номер:608153

Комплект:1

Примечание:

№ на схеме:40

Наименование:Шланг гибкий

Каталожный номер:608154

Комплект:1

Примечание:

№ на схеме:41

Наименование:Шланг гибкий

Каталожный номер:608151

Комплект:1

Примечание:

№ на схеме:42

Наименование:Шланг гибкий

Каталожный номер:598210

Комплект:2

Примечание:

№ на схеме:43

Наименование:Шланг гибкий

Каталожный номер:598208

Комплект:1

Примечание:

№ на схеме:44

Наименование:Шланг гибкий

Каталожный номер:600334

Комплект:1

Примечание:

№ на схеме:45

Наименование:Шланг гибкий

Каталожный номер:598229

Комплект:1

Примечание:

№ на схеме:46

Наименование:Шланг гибкий

Каталожный номер:608157

Комплект:1

Примечание:

№ на схеме:47

Наименование:Шланг гибкий

Каталожный номер:598225

Комплект:1

Примечание:

№ на схеме:48

Наименование:Шланг гибкий

Каталожный номер:608160

Комплект:1

Примечание:

№ на схеме:49a

Наименование:Шланг гибкий

Каталожный номер:600376

Комплект:1

Примечание:Стандарт

№ на схеме:49b

Наименование:Шланг гибкий

Каталожный номер:604271

Комплект:1

Примечание:Специализированный (только для машины с короткой стрелой)

№ на схеме:51b

Наименование:Шланг гибкий

Каталожный номер:604273

Комплект:1

Примечание:Специализированный (только для машины с короткой стрелой)

№ на схеме:51a

Наименование:Шланг гибкий

Каталожный номер:598237

Комплект:1

Примечание:Стандарт

№ на схеме:52

Наименование:Шланг гибкий

Каталожный номер:598235

Комплект:1

Примечание:

№ на схеме:53

Наименование:Шланг гибкий

Каталожный номер:598233

Комплект:1

Примечание:

№ на схеме:54

Наименование:Шланг гибкий

Каталожный номер:598231

Комплект:1

Примечание:

№ на схеме:56

Наименование:Шланг гибкий

Каталожный номер:598248

Комплект:1

Примечание:См. схему

№ на схеме:57

Наименование:Шланг гибкий

Каталожный номер:598249

Комплект:1

Примечание:См. схему
