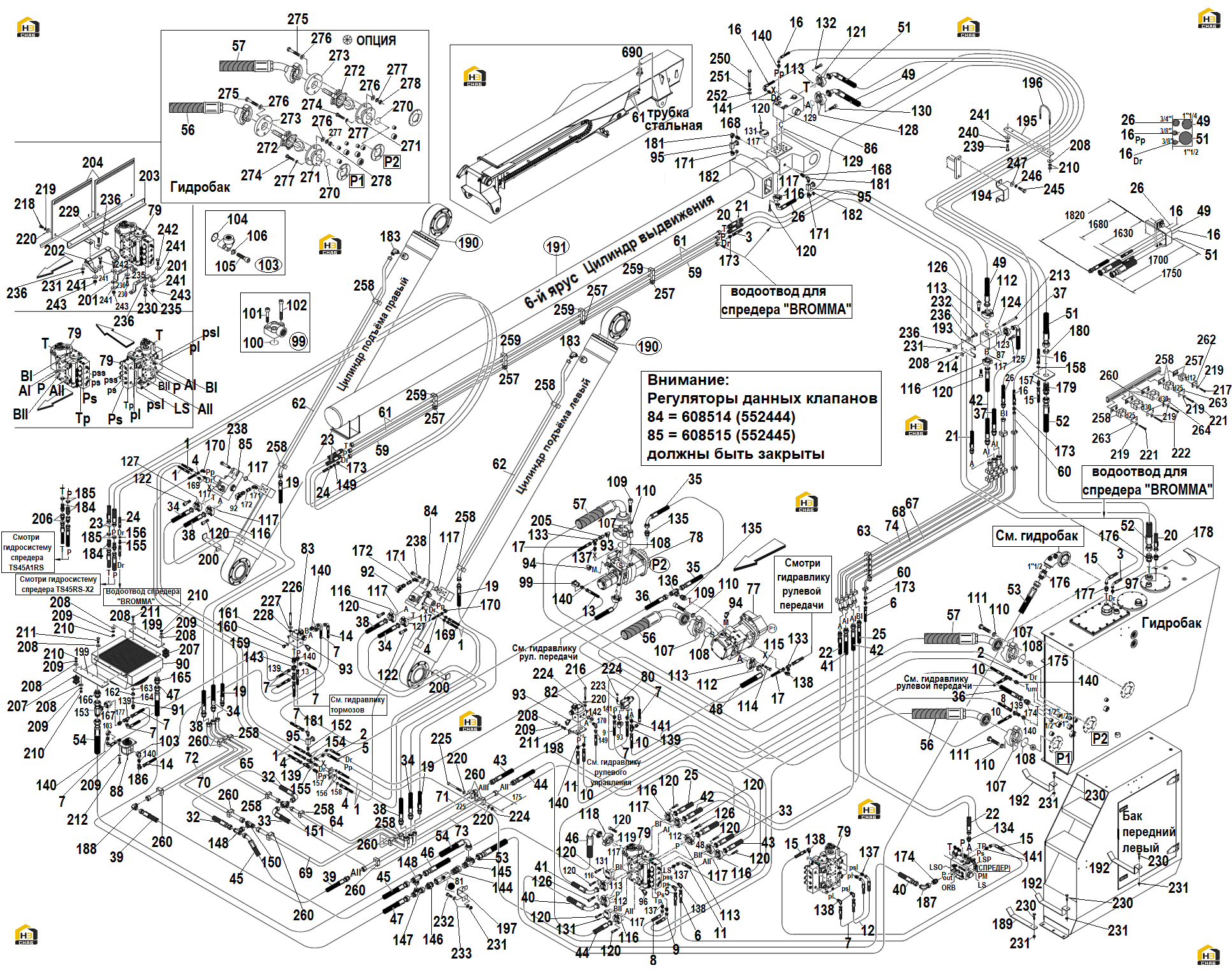

283. Гидросистема подъема "PARKER - REXROTH" F400 (без восстановления) (часть I)
← 282. Гидросистема рулевого управления "PARKER - REXROTH" (часть II)
284. Гидросистема подъема "PARKER - REXROTH" F400 (без восстановления) (часть II) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:26b
Каталожный номер:604275
Комплект:1
Примечание:Специализированный (только для машины с короткой стрелой)
№ на схеме:49b
Каталожный номер:604271
Комплект:1
Примечание:Специализированный (только для машины с короткой стрелой)
№ на схеме:51b
Каталожный номер:604273
Комплект:1
Примечание:Специализированный (только для машины с короткой стрелой)
№ на схеме:59
Каталожный номер:588104
Комплект:1
Примечание:Ø12x1,5 Lg. 6000
№ на схеме:60
Каталожный номер:597857
Комплект:1
Примечание:Ø25x1,5
№ на схеме:61
Каталожный номер:597862
Комплект:2
Примечание:Ø25x2,5 Lg. 6000
№ на схеме:62
Каталожный номер:597948
Комплект:2
Примечание:Ø25x2,5
№ на схеме:63
Каталожный номер:597858
Комплект:1
Примечание:Ø25x2,5
№ на схеме:64
Каталожный номер:597852
Комплект:1
Примечание:Ø25x2,5
№ на схеме:65
Каталожный номер:597851
Комплект:1
Примечание:Ø25x2,5
№ на схеме:67
Каталожный номер:597859
Комплект:1
Примечание:Ø25x4
№ на схеме:68
Каталожный номер:607724
Комплект:1
Примечание:Ø30x4
№ на схеме:69
Каталожный номер:597854
Комплект:1
Примечание:Ø30x3
№ на схеме:70
Каталожный номер:597853
Комплект:1
Примечание:Ø30x3
№ на схеме:71
Каталожный номер:607725
Комплект:1
Примечание:Ø30x4
№ на схеме:72
Каталожный номер:597855
Комплект:1
Примечание:Ø30x4
№ на схеме:73
Каталожный номер:597864
Комплект:1
Примечание:Ø30x4 Lg. 1100
№ на схеме:74
Каталожный номер:597861
Комплект:1
Примечание:Ø30x4
№ на схеме:83
Каталожный номер:594340
Комплект:1
Примечание:
№ на схеме:84
Каталожный номер:608514
Комплект:1
Примечание:Контроль опускания
№ на схеме:85
Каталожный номер:608515
Комплект:1
Примечание:Контроль опускания
