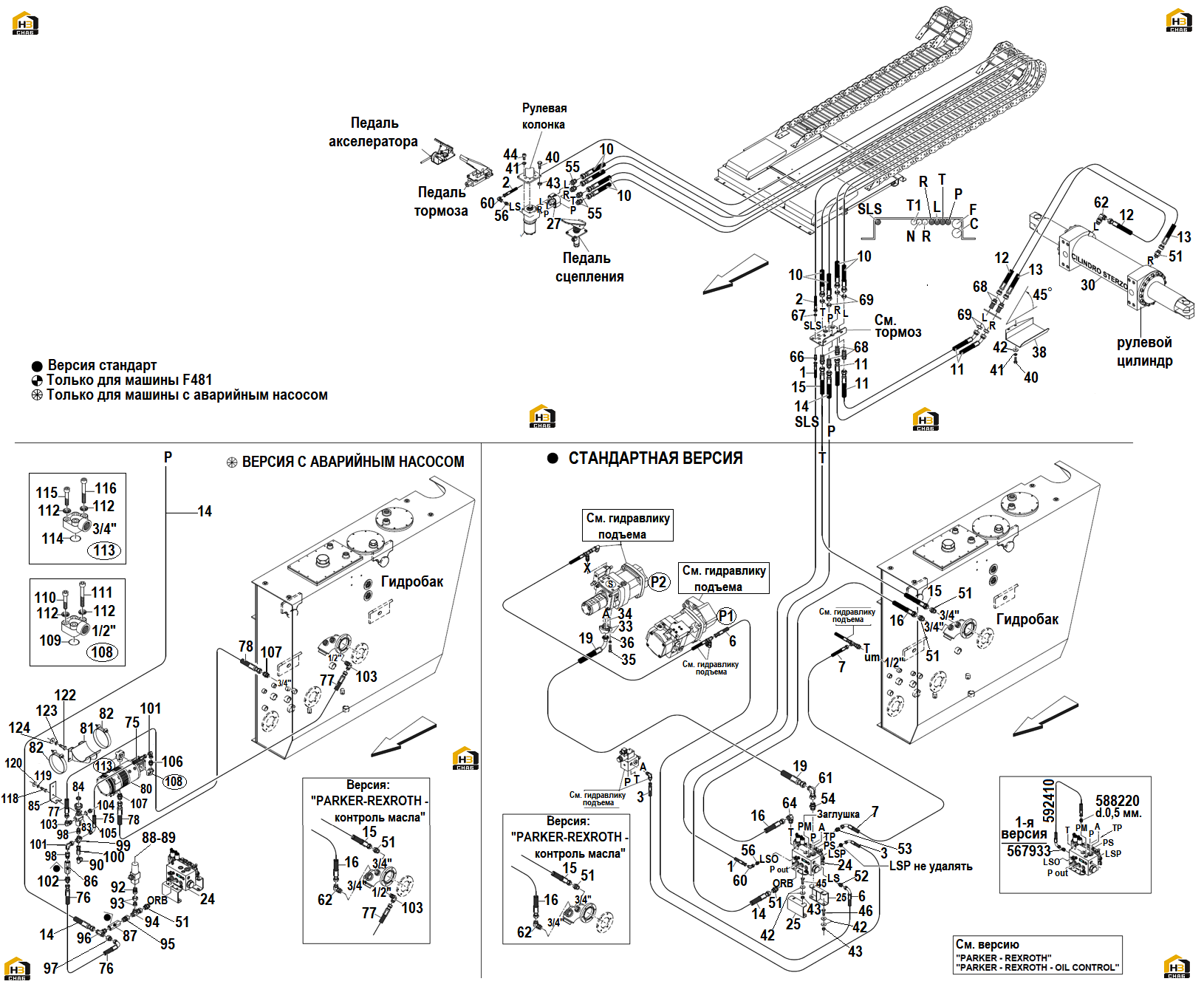

281. Гидросистема рулевого управления "PARKER - REXROTH" (часть I)
← 280. Гидросистема подъема "PARKER" - 2-я версия (серия F400) (часть II)
282. Гидросистема рулевого управления "PARKER - REXROTH" (часть II) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:12a
Каталожный номер:597974
Комплект:1
Примечание:Версия стандарт
№ на схеме:12b
Каталожный номер:605666
Комплект:1
Примечание:Только для машины F481
№ на схеме:13b
Каталожный номер:605664
Комплект:1
Примечание:Только для машины F481
№ на схеме:13a
Каталожный номер:597972
Комплект:1
Примечание:Версия стандарт
№ на схеме:42
Каталожный номер:00815
Комплект:18
Примечание:D10x30
№ на схеме:67
Каталожный номер:568304
Комплект:A.R.
Примечание:Включая позицию 73 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:69
Каталожный номер:568010
Комплект:A.R.
Примечание:Включая позицию 75 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:75
Каталожный номер:598335
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:76
Каталожный номер:609086
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:77
Каталожный номер:601223
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:78
Каталожный номер:592740
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:80
Каталожный номер:543863
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:81
Каталожный номер:605059
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:82
Каталожный номер:100488
Комплект:2
Примечание:Только для машины с аварийным насосом
№ на схеме:83
Каталожный номер:543871
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:84
Каталожный номер:052145
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:85
Каталожный номер:544869
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:86
Каталожный номер:101216
Комплект:1
Примечание:1/2" BSPP (Только для машины с аварийным насосом)
№ на схеме:87
Каталожный номер:100503
Комплект:1
Примечание:3/4" BSPP (Только для машины с аварийным насосом)
№ на схеме:88
Каталожный номер:555436
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:89
Каталожный номер:555437
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:90
Каталожный номер:101163
Комплект:
Примечание:1/4" BSPP (Только для машины с аварийным насосом)
№ на схеме:92
Каталожный номер:568200
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:93
Каталожный номер:568195
Комплект:1
Примечание:Только для машины с аварийным насосом
№ на схеме:94
Каталожный номер:556586
Комплект:1
Примечание:Только для машины с аварийным насосом
