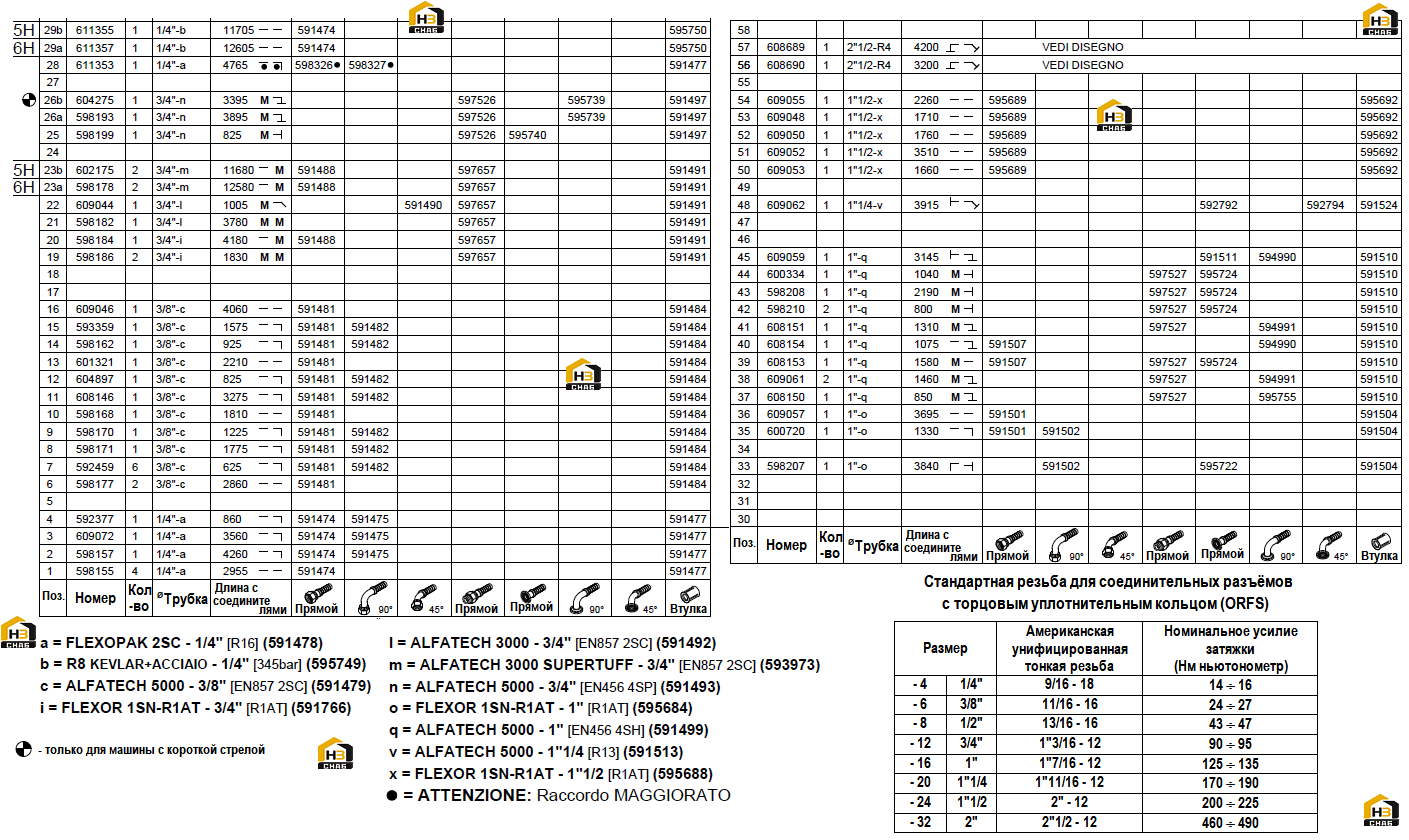

280. Гидросистема подъема "PARKER" - 2-я версия (серия F400) (часть II)

← 279. Гидросистема подъема "PARKER" - 2-я версия (серия F400) (часть I) 281. Гидросистема рулевого управления "PARKER - REXROTH" (часть I) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шланг гибкий

Каталожный номер:598155

Комплект:4

Примечание:

№ на схеме:2

Наименование:Шланг гибкий

Каталожный номер:598157

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шланг гибкий

Каталожный номер:609072

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шланг гибкий

Каталожный номер:592377

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шланг гибкий

Каталожный номер:598177

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шланг гибкий

Каталожный номер:592459

Комплект:2

Примечание:

№ на схеме:8

Наименование:Шланг гибкий

Каталожный номер:598171

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шланг гибкий

Каталожный номер:598170

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шланг гибкий

Каталожный номер:598168

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шланг гибкий

Каталожный номер:608146

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шланг гибкий

Каталожный номер:604897

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шланг гибкий

Каталожный номер:601321

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шланг гибкий

Каталожный номер:598162

Комплект:1

Примечание:

№ на схеме:15

Наименование:Шланг гибкий

Каталожный номер:593359

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шланг гибкий

Каталожный номер:609046

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шланг гибкий

Каталожный номер:598186

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шланг гибкий

Каталожный номер:598184

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шланг гибкий

Каталожный номер:598182

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шланг гибкий

Каталожный номер:609044

Комплект:1

Примечание:

№ на схеме:23b

Наименование:Шланг гибкий

Каталожный номер:602175

Комплект:2

Примечание:Стрела 5а Н

№ на схеме:23a

Наименование:Шланг гибкий

Каталожный номер:598178

Комплект:2

Примечание:Стрела 6а Н

№ на схеме:25

Наименование:Шланг гибкий

Каталожный номер:598199

Комплект:1

Примечание:

№ на схеме:26b

Наименование:Шланг гибкий

Каталожный номер:604275

Комплект:1

Примечание:Специализированный

№ на схеме:26a

Наименование:Шланг гибкий

Каталожный номер:598193

Комплект:1

Примечание:Стандарт

№ на схеме:28

Наименование:Шланг гибкий

Каталожный номер:611353

Комплект:1

Примечание:

№ на схеме:29b

Наименование:Шланг гибкий

Каталожный номер:611355

Комплект:1

Примечание:Стрела 5а Н

№ на схеме:29a

Наименование:Шланг гибкий

Каталожный номер:611357

Комплект:1

Примечание:Стрела 6а Н

№ на схеме:33

Наименование:Шланг гибкий

Каталожный номер:598207

Комплект:1

Примечание:

№ на схеме:35

Наименование:Шланг гибкий

Каталожный номер:600720

Комплект:1

Примечание:

№ на схеме:36

Наименование:Шланг гибкий

Каталожный номер:609057

Комплект:1

Примечание:

№ на схеме:37

Наименование:Шланг гибкий

Каталожный номер:608150

Комплект:1

Примечание:

№ на схеме:38

Наименование:Шланг гибкий

Каталожный номер:609061

Комплект:2

Примечание:

№ на схеме:39

Наименование:Шланг гибкий

Каталожный номер:608153

Комплект:1

Примечание:

№ на схеме:40

Наименование:Шланг гибкий

Каталожный номер:608154

Комплект:1

Примечание:

№ на схеме:41

Наименование:Шланг гибкий

Каталожный номер:608151

Комплект:1

Примечание:

№ на схеме:42

Наименование:Шланг гибкий

Каталожный номер:598210

Комплект:2

Примечание:

№ на схеме:43

Наименование:Шланг гибкий

Каталожный номер:598208

Комплект:1

Примечание:

№ на схеме:44

Наименование:Шланг гибкий

Каталожный номер:600334

Комплект:1

Примечание:

№ на схеме:45

Наименование:Шланг гибкий

Каталожный номер:609059

Комплект:1

Примечание:

№ на схеме:48

Наименование:Шланг гибкий

Каталожный номер:609062

Комплект:1

Примечание:Стандарт

№ на схеме:50

Наименование:Шланг гибкий

Каталожный номер:609053

Комплект:1

Примечание:

№ на схеме:51

Наименование:Шланг гибкий

Каталожный номер:609052

Комплект:1

Примечание:

№ на схеме:52

Наименование:Шланг гибкий

Каталожный номер:609050

Комплект:1

Примечание:

№ на схеме:52

Наименование:Шланг гибкий

Каталожный номер:609050

Комплект:1

Примечание:

№ на схеме:53

Наименование:Шланг гибкий

Каталожный номер:609048

Комплект:1

Примечание:

№ на схеме:54

Наименование:Шланг гибкий

Каталожный номер:609055

Комплект:1

Примечание:

№ на схеме:56

Наименование:Шланг гибкий

Каталожный номер:608690

Комплект:1

Примечание:См. схему

№ на схеме:57

Наименование:Шланг гибкий

Каталожный номер:608689

Комплект:1

Примечание:См. схему
