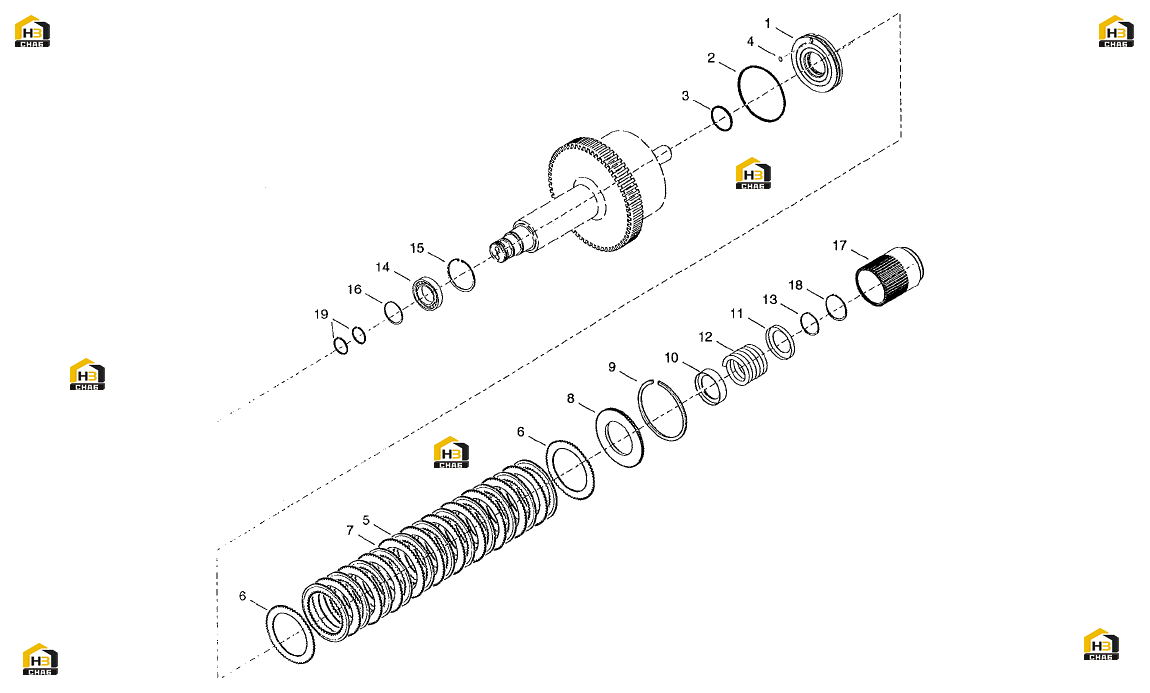

192. Муфта переключения 4-й скорости (DANA "TE32")

← 191. Муфта переключения 1-й скорости (DANA "TE32") 193. Вал 1-й передачи и шестерня (DANA "TE32") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY CL.PISTON,SCREEN & SEALS- INCLUDING 2, 3 & 4

Каталожный номер:599826

Комплект:1

Примечание:Включая позиции 2, 3 и 4

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON - PART OF ITEM 1

Каталожный номер:617506

Комплект:1

Примечание:Входит в 1-ю позицию

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - PART OF ITEM 1

Каталожный номер:561833

Комплект:1

Примечание:Входит в 1-ю позицию

№ на схеме:4

Наименование:SCREEN - PART OF ITEM 1

Каталожный номер:599832

Комплект:1

Примечание:Входит в 1-ю позицию

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:599833

Комплект:11

Примечание:

№ на схеме:6

Наименование:PLATE-FRICTION

Каталожный номер:599835

Комплект:2

Примечание:

№ на схеме:7

Наименование:PLATE-FRICTION

Каталожный номер:599834

Комплект:10

Примечание:

№ на схеме:8

Наименование:END PLATE 4TH

Каталожный номер:610893

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:151214

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLUTCH PISTON SPACER

Каталожный номер:599839

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING RETAINER

Каталожный номер:599840

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING PISTON RETURN

Каталожный номер:599838

Комплект:1

Примечание:

№ на схеме:13

Наименование:RING-RETAINING

Каталожный номер:599814

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING FRONT 6309 C3

Каталожный номер:599879

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING-INTERNAL

Каталожный номер:599880

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING-SNAP

Каталожный номер:599791

Комплект:1

Примечание:

№ на схеме:17

Наименование:HUB 4TH CLUTCH DISC

Каталожный номер:599881

Комплект:1

Примечание:

№ на схеме:18

Наименование:EXTERNAL SNAP RING

Каталожный номер:531837

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING-PISTON

Каталожный номер:599844

Комплект:2

Примечание:
