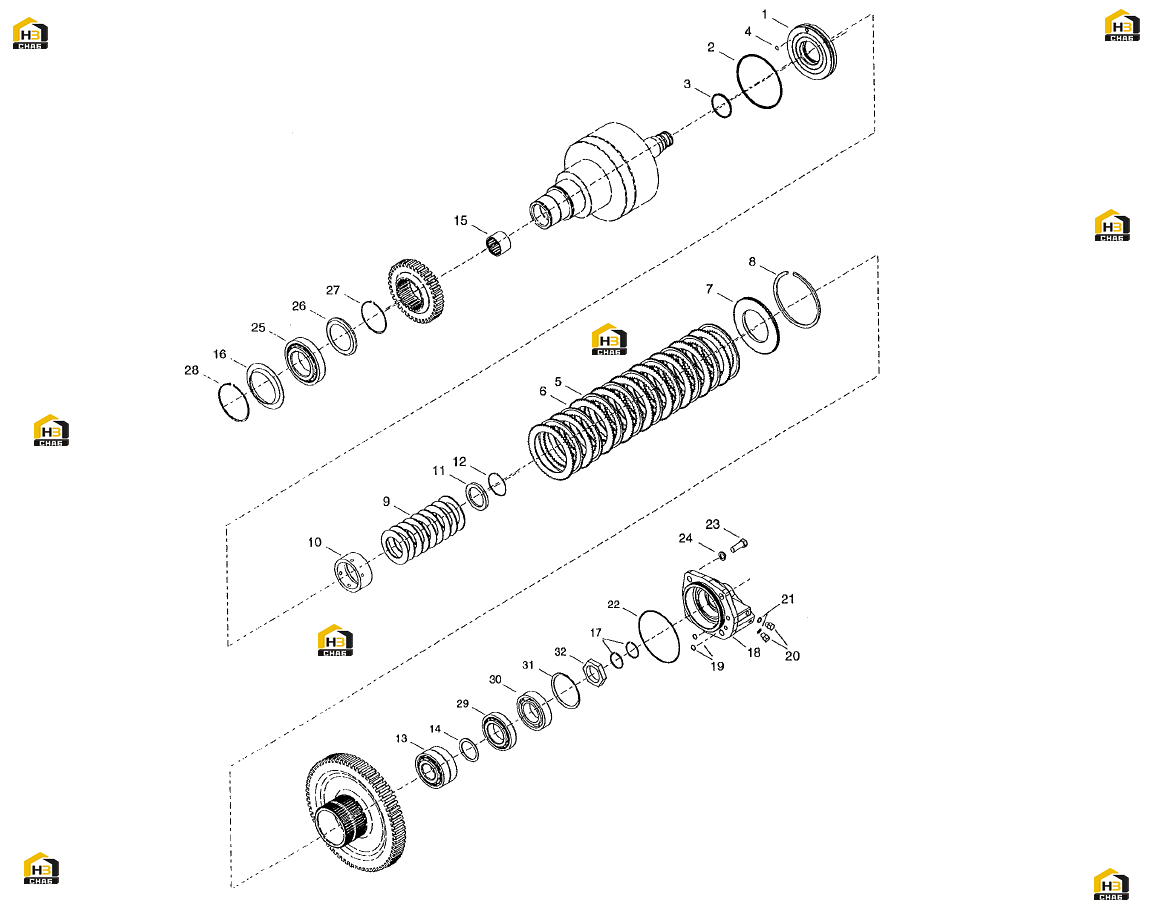

191. Муфта переключения 1-й скорости (DANA "TE32")

← 190. Шестерня муфты заднего хода / 2-й передачи (DANA "TE32") 192. Муфта переключения 4-й скорости (DANA "TE32") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY CL.PISTON,SCREEN & SEALS - INCLUDING ITEMS 2,3&4

Каталожный номер:599803

Комплект:1

Примечание:Включая позиции 2, 3 и 4

№ на схеме:2

Наименование:SEAL CLUTCH PISTON OUTER - PART OF ITEM 1

Каталожный номер:599804

Комплект:1

Примечание:Включая позицию 1

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - PART OF ITEM 1

Каталожный номер:561833

Комплект:1

Примечание:Включая позицию 1

№ на схеме:4

Наименование:SCREEN - PART OF ITEM 1

Каталожный номер:599832

Комплект:1

Примечание:Включая позицию 1

№ на схеме:5

Наименование:PLATE-FRICTION

Каталожный номер:599806

Комплект:11

Примечание:

№ на схеме:6

Наименование:DISC CLUTCH OUTER HOERBIGER

Каталожный номер:599858

Комплект:11

Примечание:

№ на схеме:7

Наименование:END PLATE 1ST

Каталожный номер:610894

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING

Каталожный номер:599811

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING-BELLEVILLE NOT AS ILLUSTRATED

Каталожный номер:617508

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLUTCH PISTON SPACER

Каталожный номер:599864

Комплект:1

Примечание:

№ на схеме:11

Наименование:RETAINER - SNAP RING

Каталожный номер:599865

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING-RETAINING

Каталожный номер:599814

Комплект:1

Примечание:

№ на схеме:13

Наименование:ASSY-TAPERED ROLLER BEARING

Каталожный номер:599866

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER-BEARING SUPPORT

Каталожный номер:531866

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING-NEEDLE ROLLER

Каталожный номер:561851

Комплект:1

Примечание:

№ на схеме:16

Наименование:OIL RETAINER

Каталожный номер:599867

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-PISTON

Каталожный номер:599844

Комплект:2

Примечание:

№ на схеме:18

Наименование:CAP 1ST SPEED SHAFT REAR BEARING

Каталожный номер:599868

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:599852

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLUG M10X1 - INCLUDING ITEM 21

Каталожный номер:599848

Комплект:2

Примечание:Включая позицию 21

№ на схеме:21

Наименование:O-RING - PART OF ITEM 20

Каталожный номер:599849

Комплект:2

Примечание:Входит в 20-ю позицию

№ на схеме:22

Наименование:O-RING

Каталожный номер:599870

Комплект:1

Примечание:

№ на схеме:23

Наименование:CAPSCREW

Каталожный номер:526605

Комплект:4

Примечание:

№ на схеме:24

Наименование:LOCKWASHER

Каталожный номер:526604

Комплект:4

Примечание:

№ на схеме:25

Наименование:BEARING 1ST SPEED CLUTCH SHAFT FRONT

Каталожный номер:599871

Комплект:1

Примечание:

№ на схеме:26

Наименование:BEARING SPACER

Каталожный номер:599872

Комплект:1

Примечание:

№ на схеме:27

Наименование:RING-SNAP

Каталожный номер:599873

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:599874

Комплект:1

Примечание:

№ на схеме:29

Наименование:BEARING ROLLER REAR

Каталожный номер:599875

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING BALL REAR

Каталожный номер:599876

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPRING-DISC

Каталожный номер:599877

Комплект:1

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:599878

Комплект:1

Примечание:
