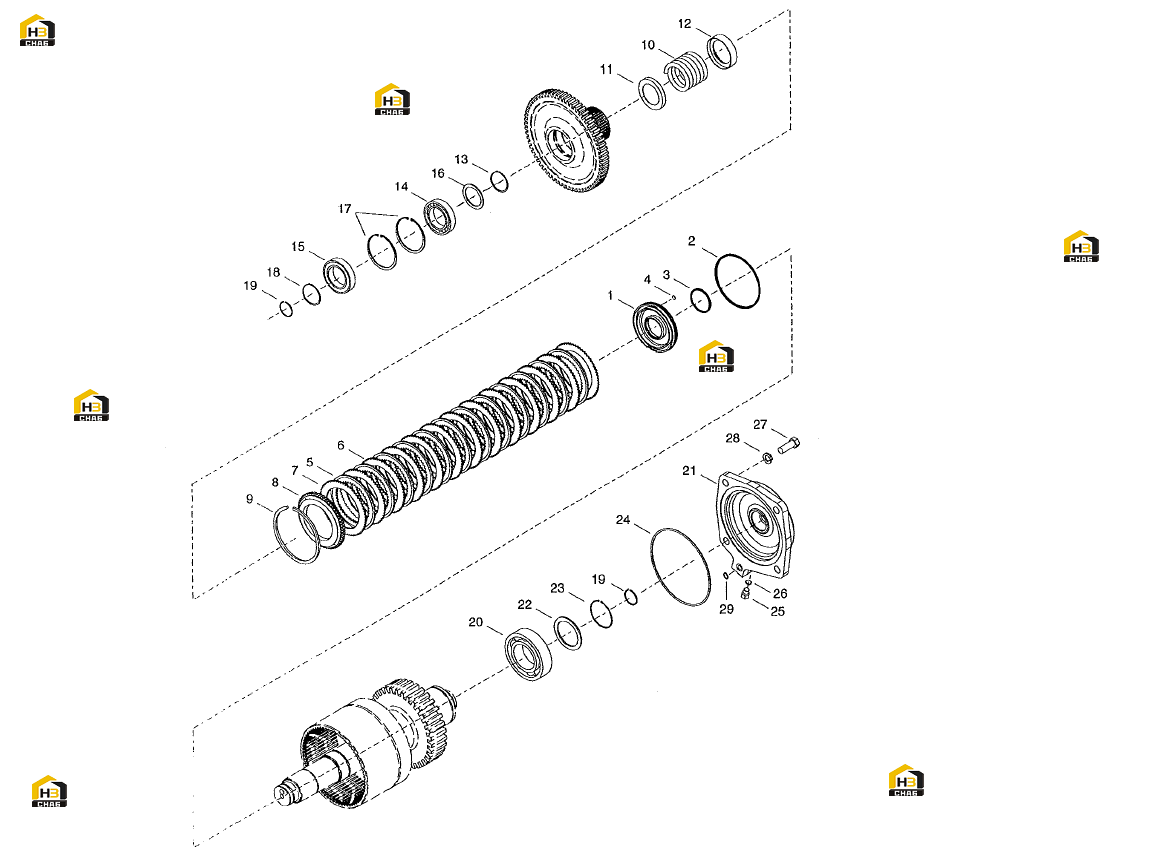

188. Муфта переключения 3-й скорости (DANA "TE32")

← 187. Муфта переднего хода (DANA "TE32") 189. Шестерня муфты третьей передачи (DANA "TE32") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CL.PISTON, SCREEN & SEALS - INCLUDING ITEMS 2,3 & 4

Каталожный номер:599826

Комплект:1

Примечание:Включая позиции 2,3 и 4

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON OUTER - PART OF ITEM 1

Каталожный номер:617506

Комплект:1

Примечание:Входит в 1-ю позицию

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - PART OF ITEM 1

Каталожный номер:561833

Комплект:1

Примечание:Входит в 1-ю позицию

№ на схеме:4

Наименование:SCREEN - PART OF ITEM 1

Каталожный номер:599832

Комплект:1

Примечание:Входит в 1-ю позицию

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:599833

Комплект:12

Примечание:

№ на схеме:6

Наименование:PLATE-FRICTION

Каталожный номер:599834

Комплект:11

Примечание:

№ на схеме:7

Наименование:PLATE-FRICTION

Каталожный номер:599835

Комплект:2

Примечание:

№ на схеме:8

Наименование:END PLATE 3RD

Каталожный номер:610893

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:151214

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING PISTON RETURN

Каталожный номер:599838

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLUTCH PISTON SPACER

Каталожный номер:599839

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING RETAINER

Каталожный номер:599840

Комплект:1

Примечание:

№ на схеме:13

Наименование:RING-RETAINING

Каталожный номер:599814

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:531830

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:531831

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER-BEARING SUPPORT

Каталожный номер:531866

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-SNAP

Каталожный номер:599842

Комплект:2

Примечание:

№ на схеме:18

Наименование:SNAP RING

Каталожный номер:599843

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING-PISTON

Каталожный номер:599844

Комплект:2

Примечание:

№ на схеме:20

Наименование:BALL BEARING

Каталожный номер:153107

Комплект:1

Примечание:

№ на схеме:21

Наименование:CAP 3RD SPEED SHAFT REAR BEARING

Каталожный номер:599846

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPACER FRONT BEARING

Каталожный номер:599777

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-SNAP

Каталожный номер:599781

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:151005

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG M10x1 - INCLUDING ITEM 26

Каталожный номер:599848

Комплект:1

Примечание:M10x1, включая позицию 26

№ на схеме:26

Наименование:O-RING - PART OF ITEM 25

Каталожный номер:599849

Комплект:1

Примечание:Включая позицию 25

№ на схеме:27

Наименование:CAPSCREW

Каталожный номер:526605

Комплект:4

Примечание:

№ на схеме:28

Наименование:LOCKWASHER

Каталожный номер:526604

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:599852

Комплект:1

Примечание:
