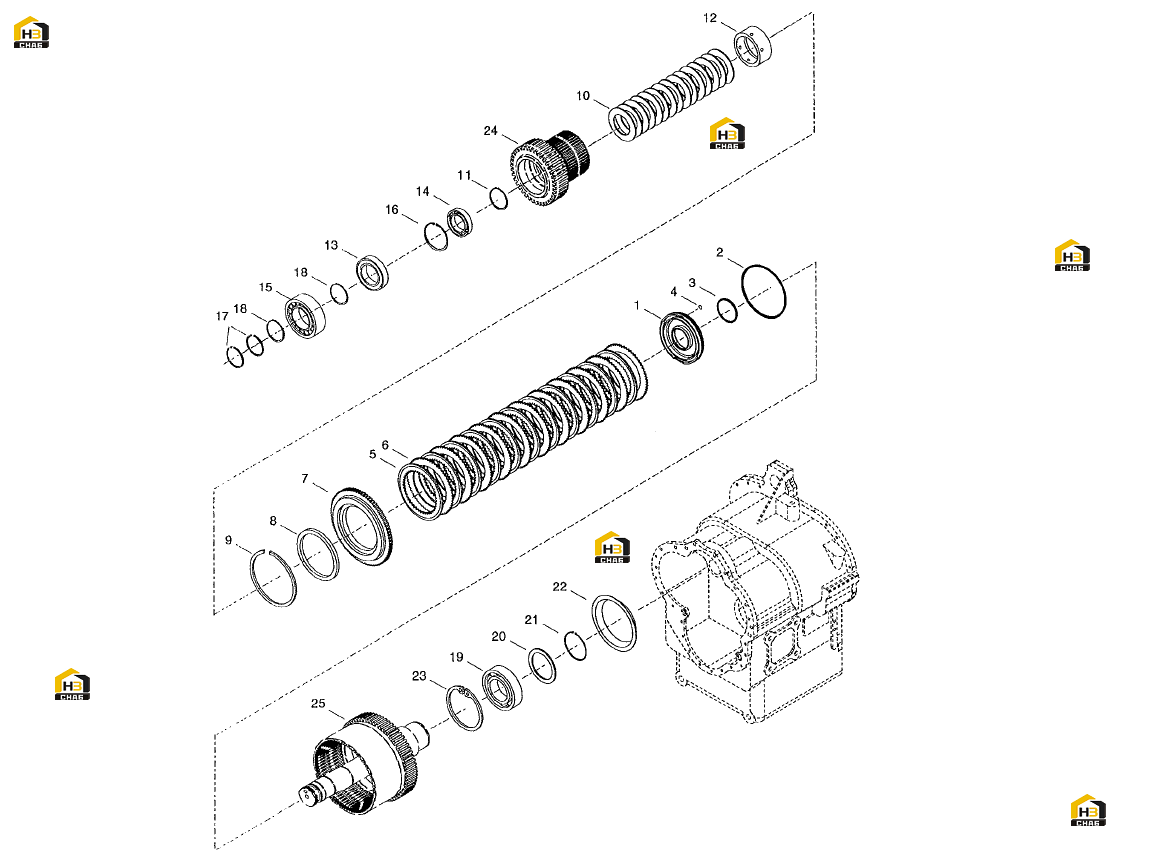

187. Муфта переднего хода (DANA "TE32")

← 186. Шестерня муфты первой передачи (DANA "TE32") 188. Муфта переключения 3-й скорости (DANA "TE32") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CL.PISTON, SCREEN & SEALS- INCLUDING ITEMS 2, 3 & 4

Каталожный номер:599803

Комплект:1

Примечание:Включая позиции 2,3 и 4

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON OUTER - PART OF ITEM 1

Каталожный номер:599804

Комплект:1

Примечание:Включая позицию 1

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - PART OF ITEM 1

Каталожный номер:561833

Комплект:1

Примечание:Включая позицию 1

№ на схеме:4

Наименование:SCREEN - PART OF ITEM 1

Каталожный номер:

Комплект:1

Примечание:По отдельности не поставляется - включая позицию 1

№ на схеме:5

Наименование:PLATE-FRICTION

Каталожный номер:599806

Комплект:11

Примечание:

№ на схеме:6

Наименование:DISC-CLUTCH OUTER

Каталожный номер:599807

Комплект:11

Примечание:

№ на схеме:7

Наименование:END PLATE FWD

Каталожный номер:610895

Комплект:1

Примечание:

№ на схеме:8

Наименование:SEAL-LIP

Каталожный номер:599810

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:599811

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING-BELLEVILLE (NOT AS ILLUSTRATED)

Каталожный номер:617504

Комплект:1

Примечание:

№ на схеме:11

Наименование:RING-RETAINING

Каталожный номер:599814

Комплект:1

Примечание:

№ на схеме:12

Наименование:SLEEVE-SELECTIVE LUBE

Каталожный номер:617503

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING CLUTCH DRIVEN GEAR

Каталожный номер:599818

Комплект:1

Примечание:

№ на схеме:14

Наименование:REAR BEARING

Каталожный номер:599819

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING REAR

Каталожный номер:599820

Комплект:1

Примечание:

№ на схеме:16

Наименование:Not Used On This Model

Каталожный номер:

Комплект:

Примечание:Не используется на этой модели

№ на схеме:17

Наименование:RING-PISTON 55х2.5

Каталожный номер:599822

Комплект:2

Примечание:55х2.5

№ на схеме:18

Наименование:RING-RETAINING

Каталожный номер:599814

Комплект:2

Примечание:

№ на схеме:19

Наименование:BALL BEARING

Каталожный номер:153107

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER FRONT BEARING

Каталожный номер:599777

Комплект:1

Примечание:

№ на схеме:21

Наименование:RING-SNAP

Каталожный номер:599781

Комплект:1

Примечание:

№ на схеме:22

Наименование:OIL-RETAINER

Каталожный номер:599823

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-SNAP

Каталожный номер:599824

Комплект:1

Примечание:

№ на схеме:24

Наименование:CLUTCH DRIVEN GEAR-SEE GRP-INPUT DRIVE GEAR

Каталожный номер:

Комплект:

Примечание:

№ на схеме:25

Наименование:SHAFT-FWD CLUTCH

Каталожный номер:

Комплект:

Примечание:См. раздел № 185 "Вал сцепления в сборе (передний, задний ход)"
