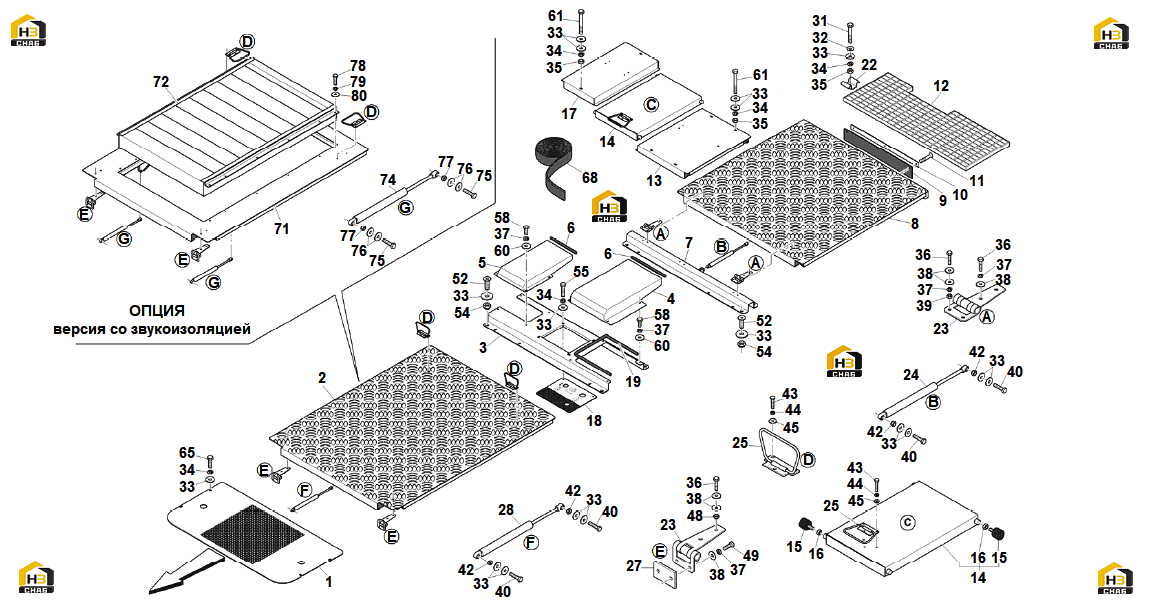

13. капот двигателя и верхняя облицовка
← 12. поручни и защитная облицовка (версия машины f481)
14. верхняя облицовка (версия машины с подъемной кабиной) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:6
Каталожный номер:102280
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:19
Каталожный номер:101609
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:28
Каталожный номер:536534
Комплект:1
Примечание:80 кг.
№ на схеме:33
Каталожный номер:00733
Комплект:40
Примечание:D.8xD.24
№ на схеме:34
Каталожный номер:601137
Комплект:18
Примечание:D.8
№ на схеме:37
Каталожный номер:601136
Комплект:20
Примечание:D.6
№ на схеме:42
Каталожный номер:00602
Комплект:4
Примечание:M8x1,25
№ на схеме:54
Каталожный номер:00602
Комплект:8
Примечание:M8x1,25
№ на схеме:60
Каталожный номер:00735
Комплект:8
Примечание:D.6xD.18
№ на схеме:68
Каталожный номер:600004
Комплект:A.R.
Примечание:20x3 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:71
Каталожный номер:576665
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика)
№ на схеме:72
Каталожный номер:566197
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика)
№ на схеме:74
Каталожный номер:536534
Комплект:2
Примечание:80 кг. ОРТ (поставляется по запросу заказчика)
№ на схеме:75
Каталожный номер:00469
Комплект:4
Примечание:M8x1,25x35 ОРТ (поставляется по запросу заказчика)
№ на схеме:76
Каталожный номер:00733
Комплект:8
Примечание:D.8xD.24 ОРТ (поставляется по запросу заказчика)
№ на схеме:77
Каталожный номер:00602
Комплект:4
Примечание:M8x1,25 ОРТ (поставляется по запросу заказчика)
№ на схеме:78
Каталожный номер:00462
Комплект:12
Примечание:M5x0,8x20 ОРТ (поставляется по запросу заказчика)
№ на схеме:79
Каталожный номер:00751
Комплект:12
Примечание:D.5 ОРТ (поставляется по запросу заказчика)
№ на схеме:80
Каталожный номер:00824
Комплект:12
Примечание:D.5xD.15 ОРТ (поставляется по запросу заказчика)
