12. поручни и защитная облицовка (версия машины f481)

← 11. поручни и защитная облицовка (версия машины с подъемной кабиной) 13. капот двигателя и верхняя облицовка →

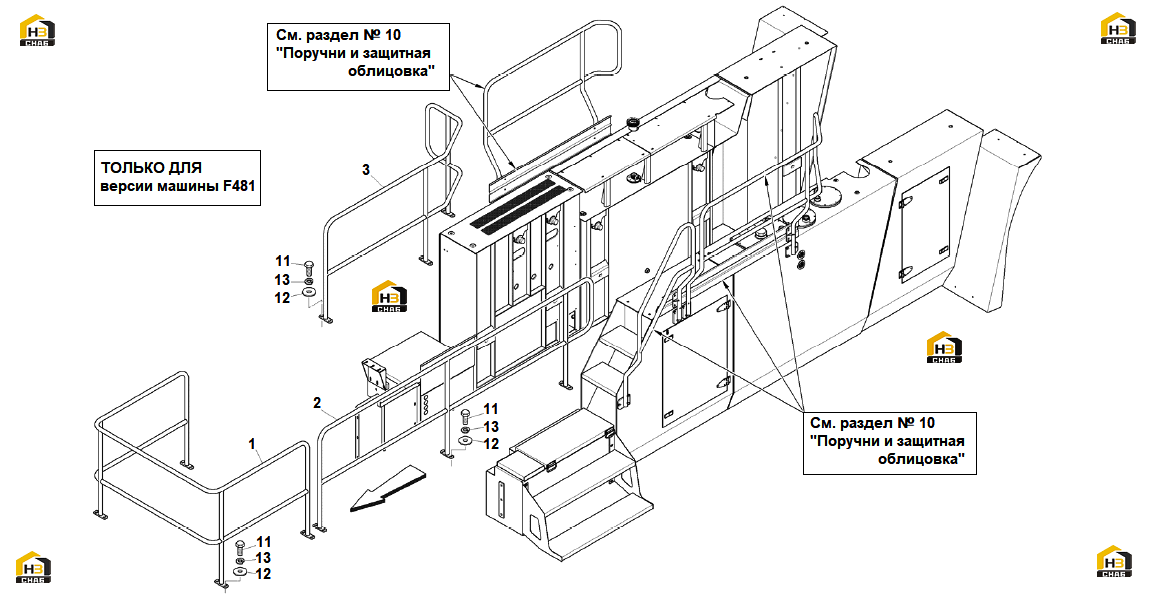

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT PARAPET

Каталожный номер:584247

Комплект:1

Примечание:

№ на схеме:2

Наименование:L.H. SIDE FRONT PARAPET

Каталожный номер:584248

Комплект:1

Примечание:

№ на схеме:3

Наименование:R.H. SIDE FRONT PARAPET

Каталожный номер:584249

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW M12x1,75x30

Каталожный номер:00481

Комплект:20

Примечание:M12x1,75x30

№ на схеме:12

Наименование:FLAT WASHER D.12

Каталожный номер:00726

Комплект:20

Примечание:D.12

№ на схеме:13

Наименование:RIBBED LOCK WASHER D.12

Каталожный номер:601139

Комплект:20

Примечание:D.12
