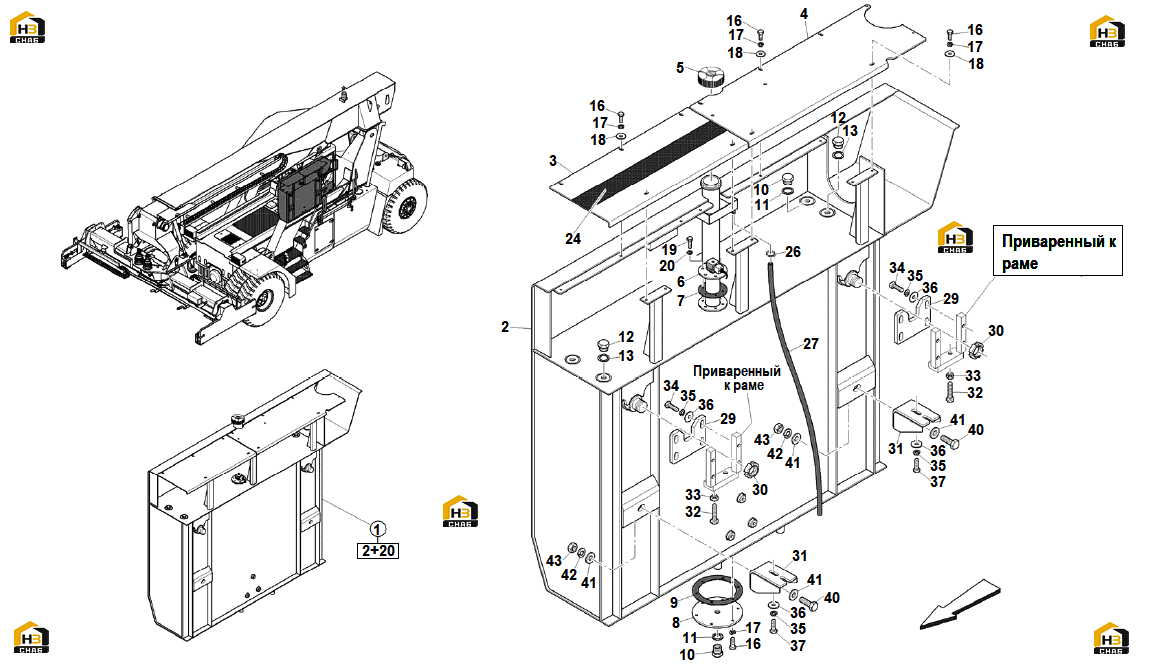

123. бак топливный

← 122. система топливная двигателя (cummins qsm11-t3) (часть ii) 124. система внутреннего охлаждения (scania) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FUEL TANK ASS.Y

Каталожный номер:600108

Комплект:1

Примечание:Включая позиции со 2 по 20

№ на схеме:2

Наименование:DIESEL OIL TANK

Каталожный номер:595678

Комплект:1

Примечание:

№ на схеме:3

Наименование:L.H. FRONT TOEBOARD

Каталожный номер:596663

Комплект:1

Примечание:

№ на схеме:4

Наименование:L.H. REAR TOEBOARD

Каталожный номер:596664

Комплект:1

Примечание:

№ на схеме:5

Наименование:KEY PLUG

Каталожный номер:102198

Комплект:1

Примечание:

№ на схеме:6

Наименование:LEVEL MINIMUM SIGNALLING

Каталожный номер:554408

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET

Каталожный номер:536889

Комплект:1

Примечание:

№ на схеме:8

Наименование:LOWER COVER

Каталожный номер:531673

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:051358

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG 1/2"

Каталожный номер:050233

Комплект:2

Примечание:1/2"

№ на схеме:11

Наименование:SEAL WASHER

Каталожный номер:100360

Комплект:2

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:526077

Комплект:4

Примечание:

№ на схеме:13

Наименование:FLAT WASHER

Каталожный номер:00731

Комплект:4

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:00468

Комплект:16

Примечание:

№ на схеме:17

Наименование:RIBBED LOCK WASHER

Каталожный номер:601137

Комплект:16

Примечание:

№ на схеме:18

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:10

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:00152

Комплект:6

Примечание:

№ на схеме:20

Наименование:RIBBED LOCK WASHER

Каталожный номер:601136

Комплект:6

Примечание:

№ на схеме:24

Наименование:ANTISLIP

Каталожный номер:533558

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:26

Наименование:STRAP

Каталожный номер:102185

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE

Каталожный номер:513337

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLATE

Каталожный номер:575472

Комплект:2

Примечание:

№ на схеме:30

Наименование:SPANNER NUT M45х1.5

Каталожный номер:100075

Комплект:2

Примечание:M45х1.5

№ на схеме:31

Наименование:SUPPORT

Каталожный номер:575473

Комплект:2

Примечание:

№ на схеме:32

Наименование:SCREW M16х70

Каталожный номер:200569

Комплект:4

Примечание:M16х70

№ на схеме:33

Наименование:NUT M16х2

Каталожный номер:00548

Комплект:4

Примечание:M16х2

№ на схеме:34

Наименование:SCREW M14х2х40

Каталожный номер:00351

Комплект:8

Примечание:M14х2х40

№ на схеме:35

Наименование:RIBBED LOCK WASHER D.14

Каталожный номер:601140

Комплект:12

Примечание:D.14

№ на схеме:36

Наименование:FLAT WASHER D.14

Каталожный номер:00722

Комплект:12

Примечание:D.14

№ на схеме:37

Наименование:SCREW M14х2х40

Каталожный номер:00351

Комплект:4

Примечание:M14х2х40

№ на схеме:40

Наименование:SCREW M20х2,5х55

Каталожный номер:200097

Комплект:2

Примечание:M20х2,5х55

№ на схеме:41

Наименование:FLAT WASHER D.20

Каталожный номер:00716

Комплект:4

Примечание:D.20

№ на схеме:42

Наименование:RIBBED LOCK WASHER D.20

Каталожный номер:601143

Комплект:2

Примечание:D.20

№ на схеме:43

Наименование:NUT M20х2,5

Каталожный номер:00552

Комплект:2

Примечание:M20х2,5
