122. система топливная двигателя (cummins qsm11-t3) (часть ii)

← 121. система топливная двигателя (cummins qsm11-t3) (часть i) 123. бак топливный →

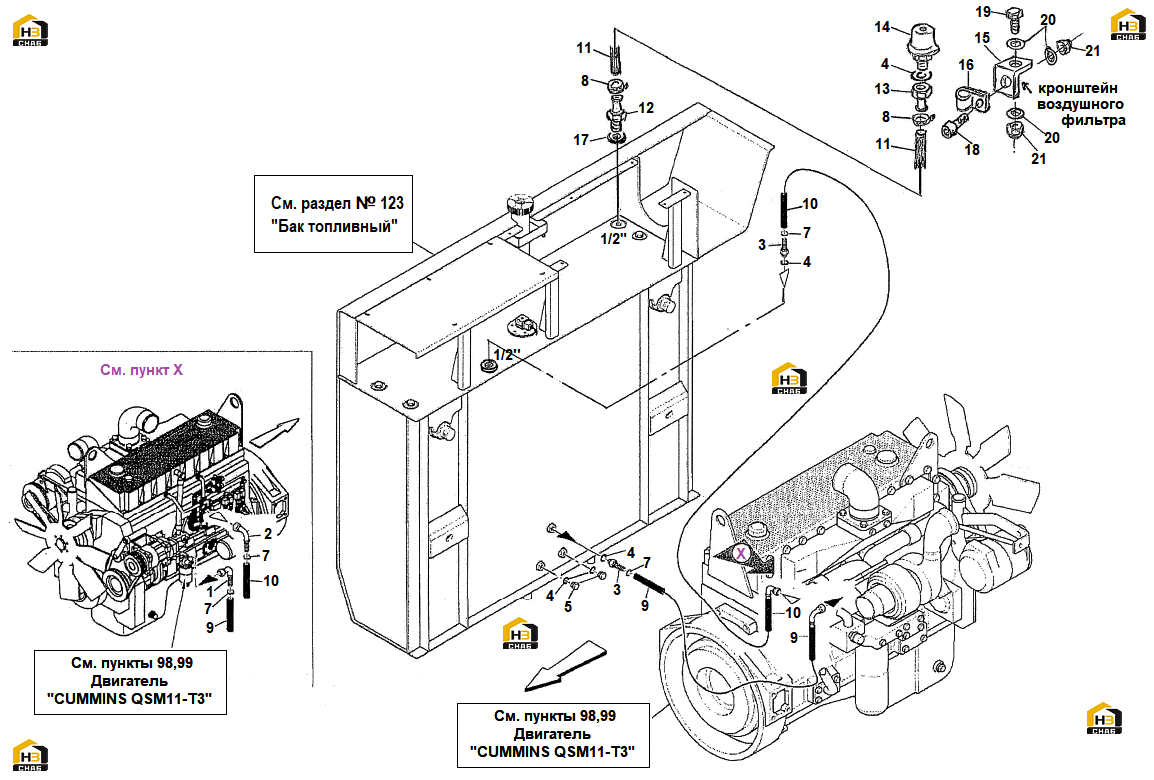

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTION 90°

Каталожный номер:101135

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTION 90°

Каталожный номер:101127

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTION

Каталожный номер:597691

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:100367

Комплект:5

Примечание:

№ на схеме:5

Наименование:PLUG 1/2"

Каталожный номер:050233

Комплект:2

Примечание:1/2"

№ на схеме:7

Наименование:STRAP

Каталожный номер:100238

Комплект:4

Примечание:

№ на схеме:8

Наименование:STRAP

Каталожный номер:102185

Комплект:2

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:604536

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE

Каталожный номер:604537

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:602158

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTION

Каталожный номер:616369

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTION

Каталожный номер:591410

Комплект:1

Примечание:

№ на схеме:14

Наименование:BREATHER

Каталожный номер:534480

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:500306

Комплект:1

Примечание:

№ на схеме:16

Наименование:STRAP

Каталожный номер:100473

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:100158

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW M6x20

Каталожный номер:00358

Комплект:1

Примечание:M6x20

№ на схеме:19

Наименование:SCREW M6x20

Каталожный номер:00152

Комплект:1

Примечание:M6x20

№ на схеме:20

Наименование:WASHER

Каталожный номер:00718

Комплект:3

Примечание:

№ на схеме:21

Наименование:NUT M6

Каталожный номер:00601

Комплект:2

Примечание:M6
