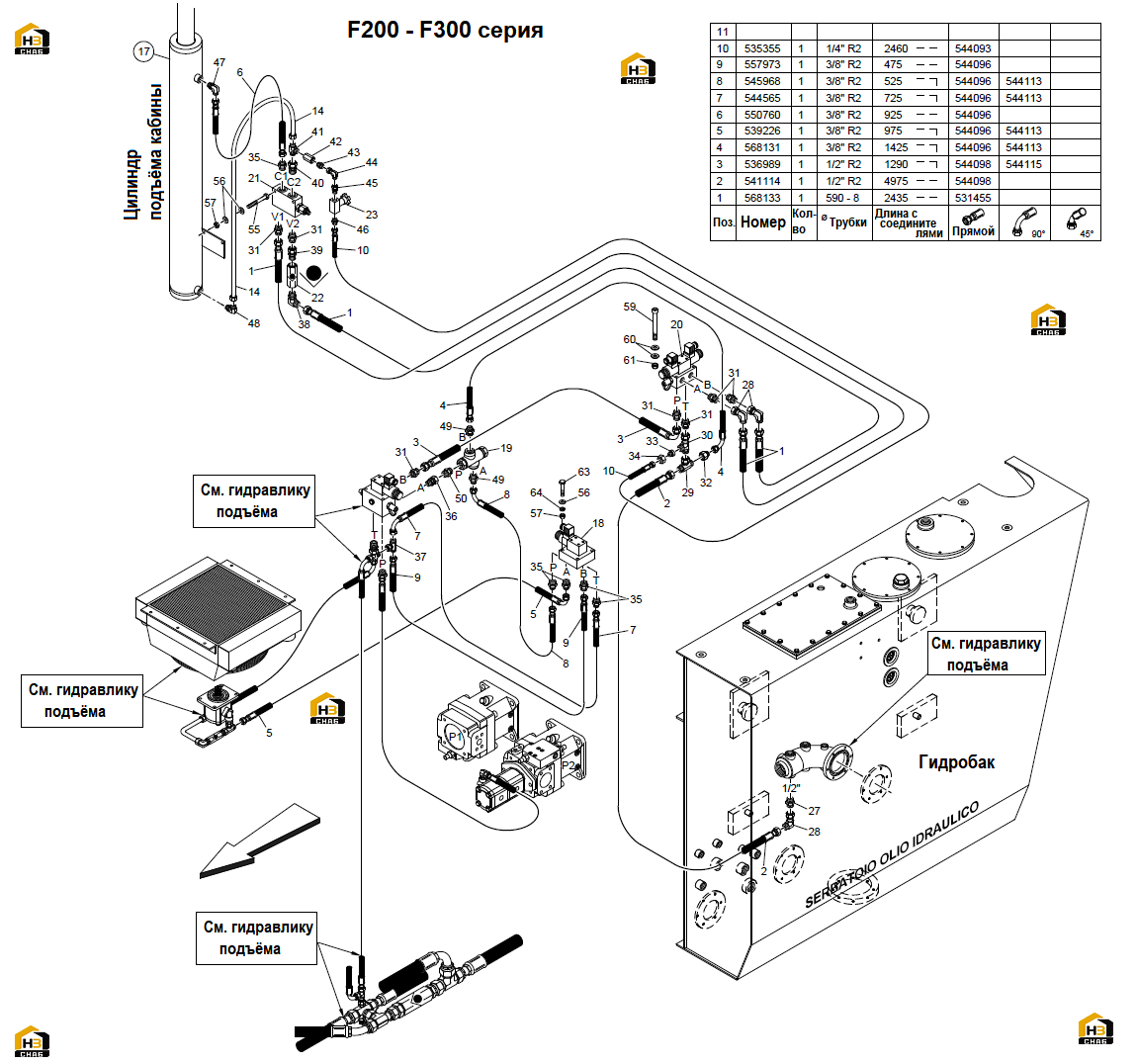

39. Гидросистема подъема кабины (версия машины с подъемной кабиной) (часть I)

Каталожный номер:568133

Комплект:1

Примечание:

№ на схеме:2

Каталожный номер:541114

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:536989

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:568131

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:539226

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:550760

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:544565

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:545968

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:557973

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:535355

Комплект:1

Примечание:

№ на схеме:14

Наименование:Трубка стальная

Каталожный номер:568134

Комплект:1

Примечание:гнущаяся

№ на схеме:17

Наименование:Цилиндр

Каталожный номер:565724

Комплект:1

Примечание:

№ на схеме:18

Наименование:Клапан электромагнитный

Каталожный номер:101209

Комплект:1

Примечание:

№ на схеме:19

Наименование:Разделитель потока

Каталожный номер:517771

Комплект:1

Примечание:

№ на схеме:20

Наименование:Клапан электромагнитный

Каталожный номер:538907

Комплект:1

Примечание:

№ на схеме:21

Наименование:Клапан

Каталожный номер:545763

Комплект:1

Примечание:

№ на схеме:22

Наименование:Клапан обратный

Каталожный номер:568425

Комплект:1

Примечание:отверстие ø1,5

№ на схеме:23

Наименование:Краник

Каталожный номер:101050

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:101143

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:102291

Комплект:3

Примечание:90°

№ на схеме:29

Каталожный номер:101071

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:101202

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:101101

Комплект:7

Примечание:

№ на схеме:32

Каталожный номер:101066

Комплект:1

Примечание:

№ на схеме:33

Наименование:Хомут

Каталожный номер:101217

Комплект:1

Примечание:

№ на схеме:34

Наименование:Гайка

Каталожный номер:101068

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:101102

Комплект:5

Примечание:

№ на схеме:36

Каталожный номер:101397

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:101344

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:101709

Комплект:1

Примечание:90°

№ на схеме:39

Каталожный номер:526100

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:102411

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:101080

Комплект:1

Примечание:

№ на схеме:42

Наименование:Удлинитель

Каталожный номер:101434

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:539116

Комплект:1

Примечание:стягивание 1 мм.

№ на схеме:44

Каталожный номер:102398

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:101089

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:101083

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:101171

Комплект:1

Примечание:

№ на схеме:48

Каталожный номер:101206

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:101451

Комплект:2

Примечание:

№ на схеме:50
