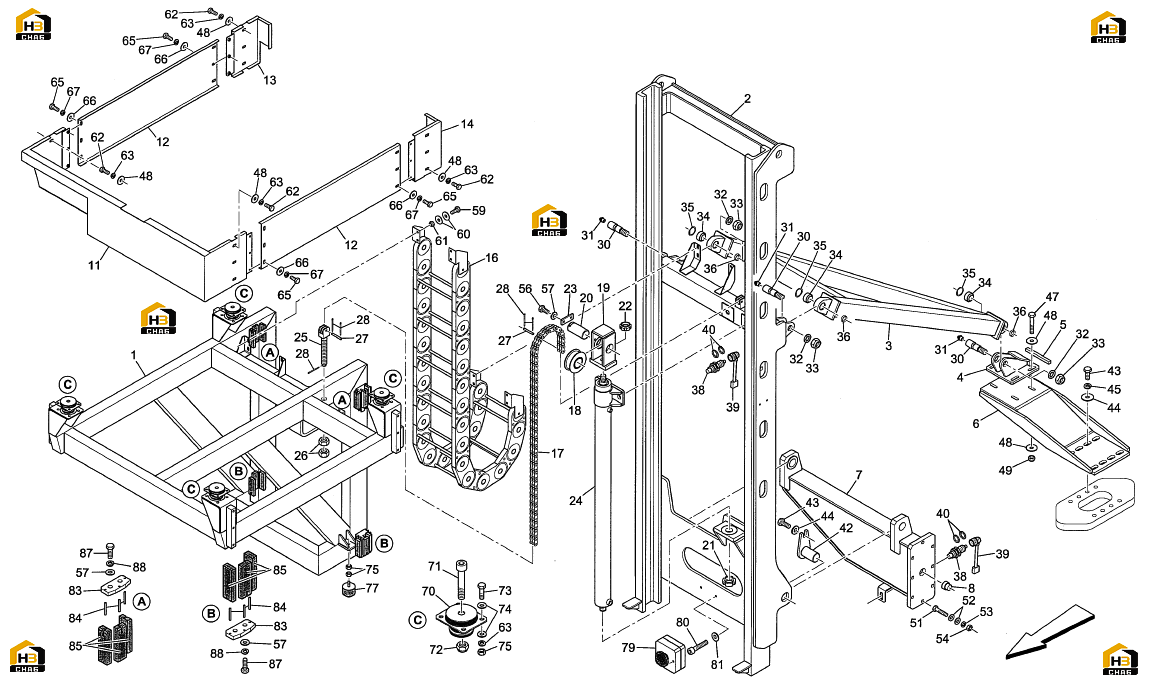

38. Кронштейн и мачта подъема кабины водителя
← 37. Гидросистема перемещения кабины (ричcтакеры F200 - F300 серии) (часть II)
39. Гидросистема подъема кабины (версия машины с подъемной кабиной) (часть I) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:24
Каталожный номер:
Комплект:1
Примечание:См. раздел № 46 "Цилиндр подъёмный кабины" / Поз. 1
№ на схеме:33
Каталожный номер:00616
Комплект:3
Примечание:M27x3
№ на схеме:43
Каталожный номер:200096
Комплект:10
Примечание:M20x2,5x50
№ на схеме:47
Каталожный номер:200344
Комплект:4
Примечание:M12x1,75x70
№ на схеме:48
Каталожный номер:00807
Комплект:20
Примечание:D.12xD.36
№ на схеме:49
Каталожный номер:00605
Комплект:4
Примечание:M12x 1,75
№ на схеме:56
Каталожный номер:00478
Комплект:2
Примечание:M12x1,75x25
№ на схеме:60
Каталожный номер:00815
Комплект:16
Примечание:D.10xD.30
№ на схеме:61
Каталожный номер:00603
Комплект:8
Примечание:M10x1,5
№ на схеме:62
Каталожный номер:00089
Комплект:12
Примечание:M10x1,5x25
№ на схеме:65
Каталожный номер:00016
Комплект:12
Примечание:M8x1,25x20
№ на схеме:66
Каталожный номер:00733
Комплект:12
Примечание:D.8xD.24
№ на схеме:72
Каталожный номер:00610
Комплект:4
Примечание:M16x2
№ на схеме:73
Каталожный номер:00187
Комплект:16
Примечание:M10x1,5x30
№ на схеме:87
Каталожный номер:00481
Комплект:8
Примечание:M12x1,75x30
