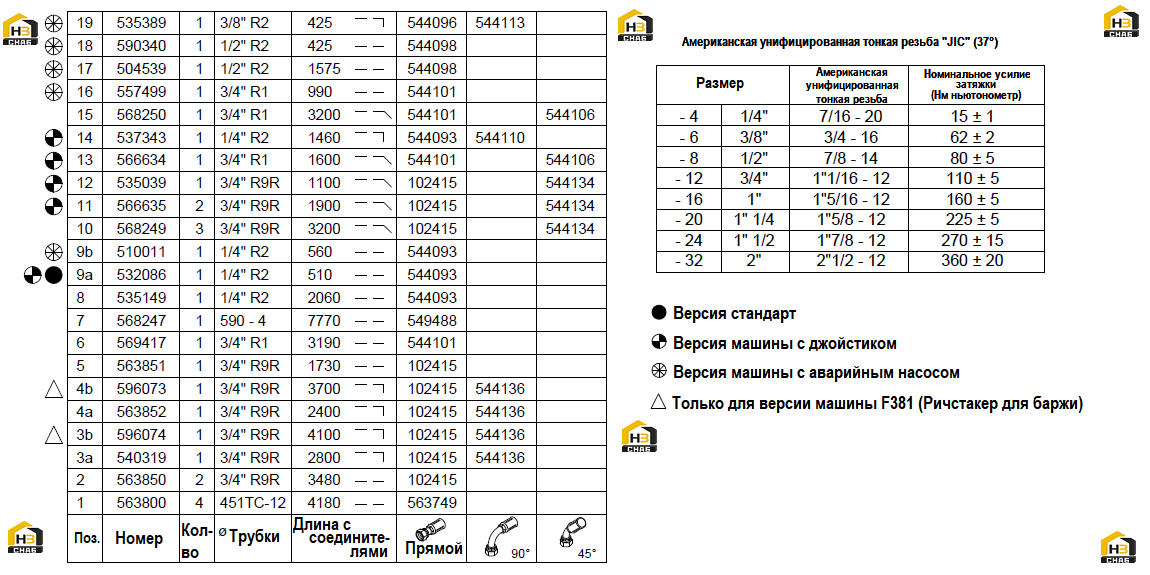

270. Гидросистема рулевого управления (F200 - F300) (подъемная кабина) (часть II)
← 269. Гидросистема рулевого управления (F200 - F300) (подъемная кабина) (часть I)
271. Гидросистема подъема (F200 - F300) (без восстановления) (подъемная кабина) (часть I) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3b
Каталожный номер:596074
Комплект:1
Примечание:Только для версии машины F381 (Ричстакер для баржи)
№ на схеме:4b
Каталожный номер:596073
Комплект:1
Примечание:Только для версии машины F381 (Ричстакер для баржи)
№ на схеме:9b
Каталожный номер:510011
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:9a
Каталожный номер:532086
Комплект:1
Примечание:Версия стандарт; Версия машины с джойстиком
№ на схеме:11
Каталожный номер:566635
Комплект:2
Примечание:Версия машины с джойстиком
№ на схеме:12
Каталожный номер:535039
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:13
Каталожный номер:566634
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:14
Каталожный номер:537343
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:16
Каталожный номер:557499
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:17
Каталожный номер:504539
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:18
Каталожный номер:590340
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:19
Каталожный номер:535389
Комплект:1
Примечание:Версия машины с аварийным насосом
