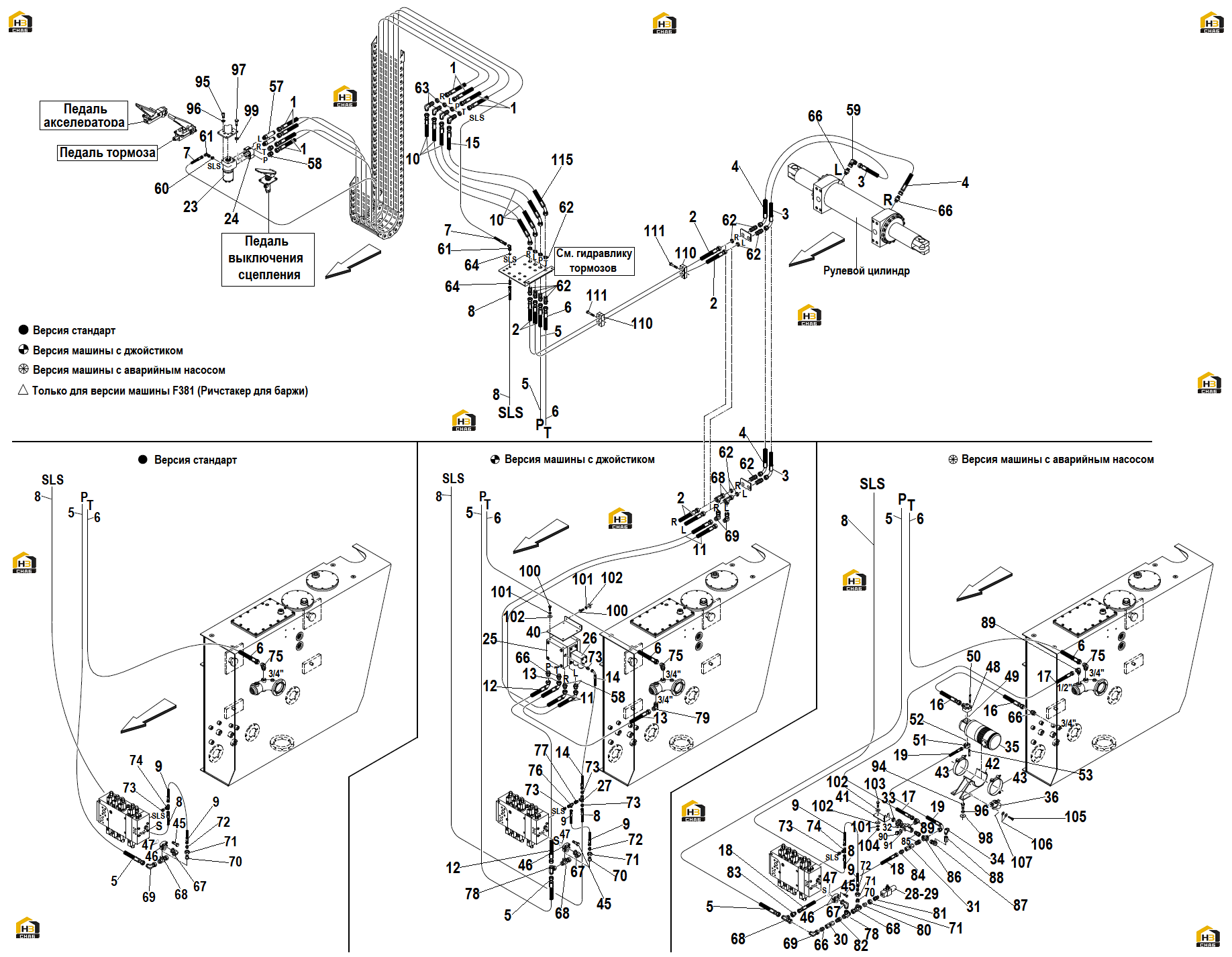

269. Гидросистема рулевого управления (F200 - F300) (подъемная кабина) (часть I)
← 268. Гидросистема управления (джойстик) медленный захват (F200 - F300) (часть II)
270. Гидросистема рулевого управления (F200 - F300) (подъемная кабина) (часть II) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3b
Каталожный номер:596074
Комплект:1
Примечание:Только для версии машины F381 (Ричстакер для баржи)
№ на схеме:4b
Каталожный номер:596073
Комплект:1
Примечание:Только для версии машины F381 (Ричстакер для баржи)
№ на схеме:9b
Каталожный номер:510011
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:9a
Каталожный номер:532086
Комплект:1
Примечание:Версия стандарт; Версия машины с джойстиком
№ на схеме:11
Каталожный номер:566635
Комплект:2
Примечание:Версия машины с джойстиком
№ на схеме:12
Каталожный номер:535039
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:13
Каталожный номер:566634
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:14
Каталожный номер:537343
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:16
Каталожный номер:557499
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:17
Каталожный номер:504539
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:18
Каталожный номер:590340
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:19
Каталожный номер:535389
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:25
Каталожный номер:557743
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:26
Каталожный номер:557742
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:27
Каталожный номер:557741
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:28
Каталожный номер:555436
Комплект:1
Примечание:Калибровка 5 бар (Версия машины с аварийным насосом)
№ на схеме:29
Каталожный номер:555437
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:30
Каталожный номер:100503
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:31
Каталожный номер:101216
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:32
Каталожный номер:543871
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:33
Каталожный номер:052145
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:34
Каталожный номер:101163
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:35
Каталожный номер:543863
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:36
Каталожный номер:538912
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:40
Каталожный номер:559042
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:41
Каталожный номер:544869
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:42
Каталожный номер:544759
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:43
Каталожный номер:100488
Комплект:2
Примечание:Версия машины с аварийным насосом
№ на схеме:45
Каталожный номер:00091
Комплект:4
Примечание:M10x35
№ на схеме:46
Каталожный номер:102004
Комплект:2
Примечание:3/4" 6000 PSI
№ на схеме:48
Каталожный номер:544860
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:49
Каталожный номер:100260
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:50
Каталожный номер:200162
Комплект:4
Примечание:M6x45 (Версия машины с аварийным насосом)
№ на схеме:51
Каталожный номер:544859
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:52
Каталожный номер:100309
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:53
Каталожный номер:200161
Комплект:4
Примечание:M6x40 (Версия машины с аварийным насосом)
№ на схеме:58b
Каталожный номер:101097
Комплект:4
Примечание:Версия машины с аварийным насосом
№ на схеме:66c
Каталожный номер:101094
Комплект:4
Примечание:Версия машины с аварийным насосом
№ на схеме:66b
Каталожный номер:101094
Комплект:4
Примечание:Версия машины с джойстиком
№ на схеме:67
Каталожный номер:102070
Комплект:1
Примечание:90° 3/4"-6000
№ на схеме:68c
Каталожный номер:101342
Комплект:2
Примечание:Версия машины с аварийным насосом
№ на схеме:68b
Каталожный номер:101342
Комплект:3
Примечание:Версия машины с джойстиком
№ на схеме:69b
Каталожный номер:102292
Комплект:2
Примечание:90° (Версия машины с джойстиком)
№ на схеме:69a
Каталожный номер:102292
Комплект:1
Примечание:90° (Версия стандарт; Версия машины с аварийным насосом)
№ на схеме:71b
Каталожный номер:101064
Комплект:2
Примечание:Версия машины с аварийным насосом
№ на схеме:71a
Каталожный номер:101064
Комплект:1
Примечание:Версия стандарт; Версия машины с джойстиком
№ на схеме:73b
Каталожный номер:101083
Комплект:4
Примечание:Версия машины с джойстиком
№ на схеме:73a
Каталожный номер:101083
Комплект:1
Примечание:Версия стандарт; Версия машины с аварийным насосом
№ на схеме:74
Каталожный номер:534846
Комплект:1
Примечание:Версия стандарт; Версия машины с аварийным насосом
№ на схеме:76
Каталожный номер:534847
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:77
Каталожный номер:101089
Комплект:1
Примечание:Версия машины с джойстиком
№ на схеме:78
Каталожный номер:101066
Комплект:1
Примечание:Версия машины с джойстиком; Версия машины с аварийным насосом
№ на схеме:79
Каталожный номер:101072
Комплект:1
Примечание:90° (Версия машины с джойстиком)
№ на схеме:80
Каталожный номер:101092
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:81
Каталожный номер:102368
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:82
Каталожный номер:101070
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:83
Каталожный номер:101165
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:84
Каталожный номер:101101
Комплект:1
Примечание:Версия машины с аварийным насосом
№ на схеме:85
Каталожный номер:102411
Комплект:2
Примечание:Версия машины с аварийным насосом
