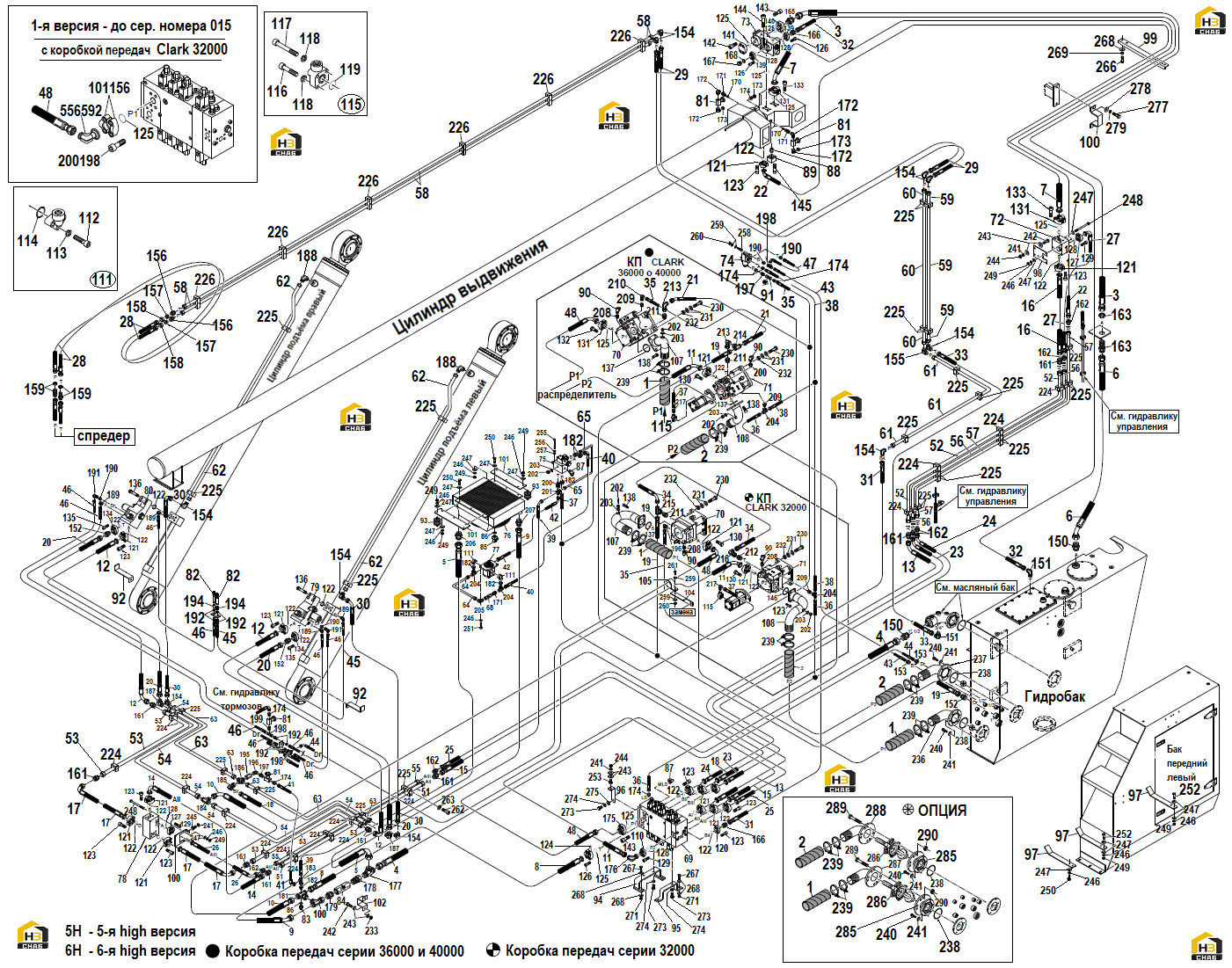

262. Гидросистема подъема (F200 - F300) (без восстановления) (часть I)
← 261. Гидросистема рулевого управления (F200 - F300) (часть II)
263. Гидросистема подъема (F200 - F300) (без восстановления) (часть II) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1b
Каталожный номер:567402
Комплект:1
Примечание:для коробки передач серии 32000
№ на схеме:1a
Каталожный номер:567356
Комплект:1
Примечание:для коробки передач серии 36000 и 40000
№ на схеме:2b
Каталожный номер:567401
Комплект:1
Примечание:для коробки передач серии 32000
№ на схеме:2a
Каталожный номер:567355
Комплект:1
Примечание:для коробки передач серии 36000 и 40000
№ на схеме:19b
Каталожный номер:567400
Комплект:1
Примечание:для коробки передач серии 32000
№ на схеме:19a
Каталожный номер:557541
Комплект:1
Примечание:для коробки передач серии 36000 и 40000
№ на схеме:21
Каталожный номер:567353
Комплект:1
Примечание:для коробки передач серии 36000 и 40000
№ на схеме:28b
Каталожный номер:536179
Комплект:2
Примечание:5H - 5-я high версия
№ на схеме:28a
Каталожный номер:563000
Комплект:2
Примечание:6H - 6-я high версия
№ на схеме:34
Каталожный номер:565731
Комплект:1
Примечание:для коробки передач серии 32000
№ на схеме:35b
Каталожный номер:559890
Комплект:1
Примечание:для коробки передач серии 32000
№ на схеме:35a
Каталожный номер:557539
Комплект:1
Примечание:для коробки передач серии 36000 и 40000
№ на схеме:48b
Каталожный номер:591108
Комплект:1
Примечание:для коробки передач серии 32000
№ на схеме:48a
Каталожный номер:564947
Комплект:1
Примечание:для коробки передач серии 36000 и 40000
№ на схеме:51
Каталожный номер:KK55
Комплект:1
Примечание:ø30x4
№ на схеме:52
Каталожный номер:KK54
Комплект:1
Примечание:ø30x4
№ на схеме:53
Каталожный номер:KK52
Комплект:2
Примечание:ø30x4
№ на схеме:54
Каталожный номер:KK41
Комплект:2
Примечание:ø30x2,5
№ на схеме:55
Каталожный номер:KK35
Комплект:1
Примечание:ø25x4
№ на схеме:56
Каталожный номер:KK32
Комплект:1
Примечание:ø25x4
№ на схеме:57
Каталожный номер:KK31
Комплект:1
Примечание:ø25x4
№ на схеме:58
Каталожный номер:KK28
Комплект:2
Примечание:ø25x2,5 Lg. 6000
№ на схеме:59
Каталожный номер:KK26
Комплект:1
Примечание:ø25x2,5 Lg. 1900
№ на схеме:60
Каталожный номер:KK25
Комплект:1
Примечание:ø25x2,5 Lg. 1950
№ на схеме:61
Каталожный номер:KK24
Комплект:1
Примечание:ø25x2,5
№ на схеме:62
Каталожный номер:KK23
Комплект:2
Примечание:ø25x2,5
№ на схеме:63
Каталожный номер:KK21
Комплект:2
Примечание:ø25x2,5
№ на схеме:64
Каталожный номер:KK 4
Комплект:1
Примечание:ø12x1,5
№ на схеме:65
Каталожный номер:KK 3
Комплект:1
Примечание:ø12x1,5
№ на схеме:70b
Каталожный номер:553226
Комплект:1
Примечание:для коробки передач серии 32000
№ на схеме:70a
Каталожный номер:552437
Комплект:1
Примечание:для коробки передач серии 36000 и 40000
№ на схеме:71b
Каталожный номер:553227
Комплект:1
Примечание:для коробки передач серии 32000
№ на схеме:71a
Каталожный номер:552436
Комплект:1
Примечание:для коробки передач серии 36000 и 40000
№ на схеме:75
Каталожный номер:101183
Комплект:1
Примечание:
№ на схеме:76
Каталожный номер:562521
Комплект:1
Примечание:воздушный маслоохладитель
№ на схеме:82
Каталожный номер:562436
Комплект:2
Примечание:350 бар
№ на схеме:83
Каталожный номер:561010
Комплект:1
Примечание:48/60 (TM66)
№ на схеме:85
Каталожный номер:561236
Комплект:1
Примечание:
№ на схеме:86
Каталожный номер:100158
Комплект:2
Примечание:
№ на схеме:88
Каталожный номер:551064
Комплект:1
Примечание:
