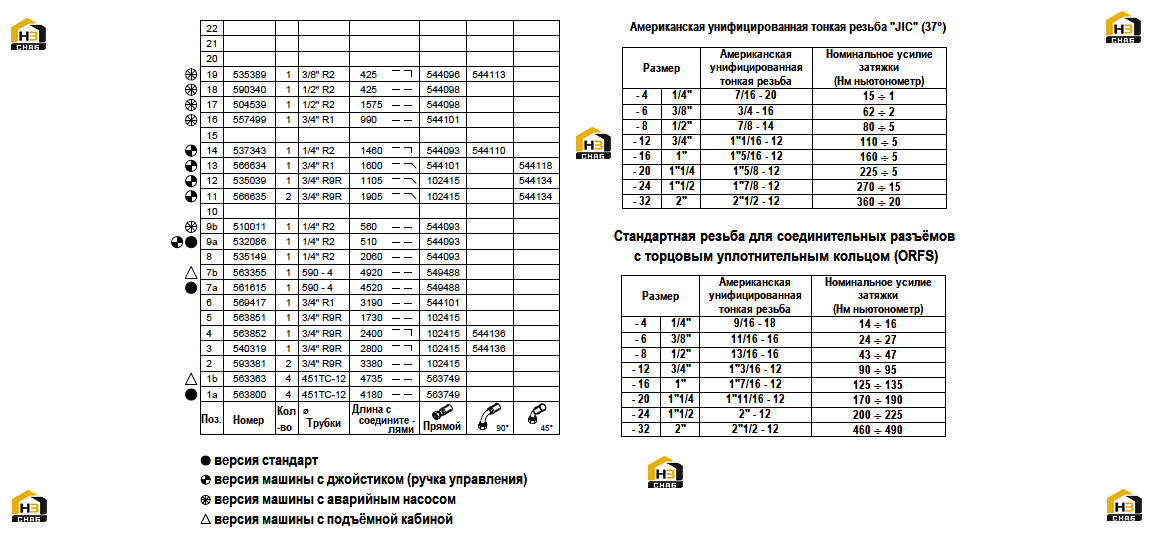

261. Гидросистема рулевого управления (F200 - F300) (часть II)
← 260. Гидросистема рулевого управления (F200 - F300) (часть I)
262. Гидросистема подъема (F200 - F300) (без восстановления) (часть I) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1b
Каталожный номер:563363
Комплект:4
Примечание:версия машины с подъёмной кабиной
№ на схеме:1a
Каталожный номер:563800
Комплект:4
Примечание:версия стандарт
№ на схеме:7b
Каталожный номер:563355
Комплект:1
Примечание:версия машины с подъёмной кабиной
№ на схеме:7a
Каталожный номер:561615
Комплект:1
Примечание:версия стандарт
№ на схеме:9b
Каталожный номер:510011
Комплект:1
Примечание:версия машины с аварийным насосом
№ на схеме:9a
Каталожный номер:532086
Комплект:1
Примечание:версия стандарт; версия машины с джойстиком
№ на схеме:11
Каталожный номер:566635
Комплект:2
Примечание:версия машины с джойстиком
№ на схеме:12
Каталожный номер:535039
Комплект:1
Примечание:версия машины с джойстиком
№ на схеме:13
Каталожный номер:566634
Комплект:1
Примечание:версия машины с джойстиком
№ на схеме:14
Каталожный номер:537343
Комплект:1
Примечание:версия машины с джойстиком
№ на схеме:16
Каталожный номер:557499
Комплект:1
Примечание:версия машины с аварийным насосом
№ на схеме:17
Каталожный номер:504539
Комплект:1
Примечание:версия машины с аварийным насосом
№ на схеме:18
Каталожный номер:590340
Комплект:1
Примечание:версия машины с аварийным насосом
№ на схеме:19
Каталожный номер:535389
Комплект:1
Примечание:версия машины с аварийным насосом
