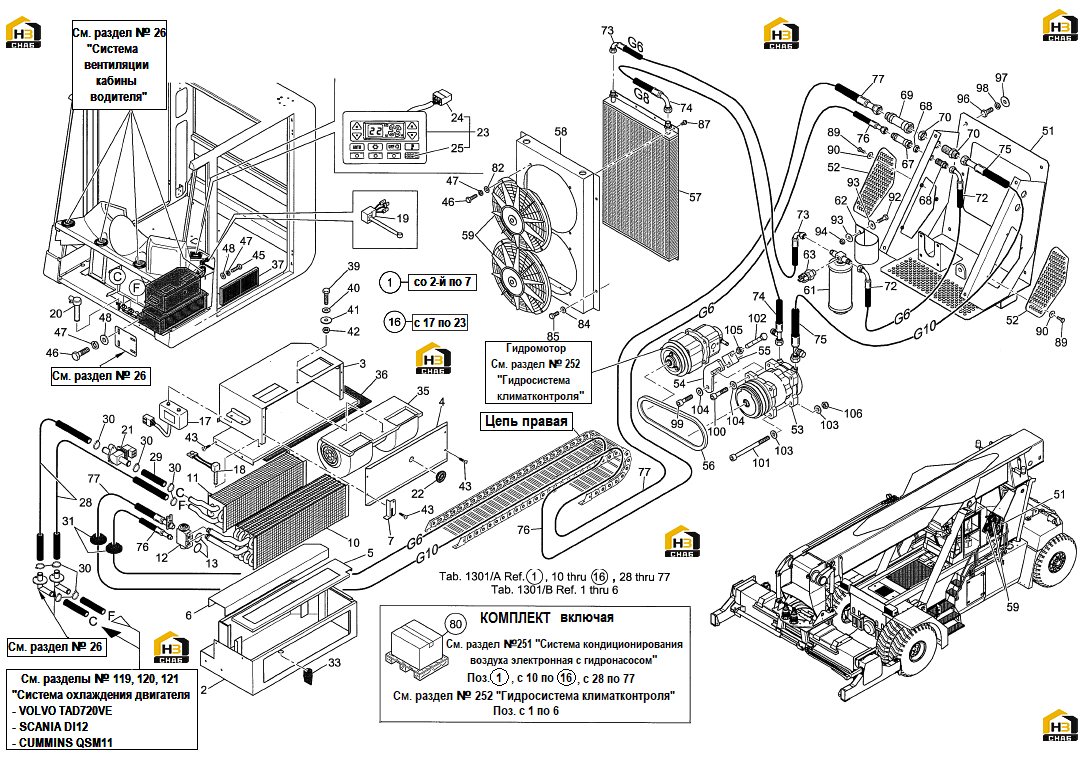

251. Система кондиционирования воздуха электронная с гидронасосом

← 250. Система кондиционирования воздуха электронная (CUMMINS QSM11-T3) с электровентиляторами 252. Гидросистема климатконтроля →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EVAPORATOR HOUSING ASS.Y

Каталожный номер:581160

Комплект:1

Примечание:Включая позиции со 2 по 7

№ на схеме:2

Наименование:HOUSING

Каталожный номер:581161

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:581162

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:581163

Комплект:1

Примечание:

№ на схеме:5

Наименование:BATTERY BOX

Каталожный номер:581164

Комплект:1

Примечание:

№ на схеме:6

Наименование:BATTERY SPACER

Каталожный номер:581165

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:581166

Комплект:1

Примечание:

№ на схеме:10

Наименование:EVAPORATOR BATTERY

Каталожный номер:581078

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEATER BATTERY

Каталожный номер:581167

Комплект:1

Примечание:

№ на схеме:12

Наименование:EVAPORATOR VALVE

Каталожный номер:548832

Комплект:1

Примечание:

№ на схеме:13

Наименование:O'RING

Каталожный номер:540580

Комплект:2

Примечание:

№ на схеме:16

Наименование:AUTOMATION CONTROL UNIT SET

Каталожный номер:581091

Комплект:1

Примечание:Включая позиции с 17 по 23

№ на схеме:17

Наименование:ELECTRONIC REGULATOR

Каталожный номер:581083

Комплект:1

Примечание:

№ на схеме:18

Наименование:SENSOR

Каталожный номер:591265

Комплект:1

Примечание:

№ на схеме:19

Наименование:SENSOR

Каталожный номер:581087

Комплект:1

Примечание:

№ на схеме:20

Наименование:SENSOR

Каталожный номер:581088

Комплект:1

Примечание:

№ на схеме:21

Наименование:WATER VALVE

Каталожный номер:581090

Комплект:1

Примечание:

№ на схеме:22

Наименование:RUBBER PROTECTION

Каталожный номер:581170

Комплект:1

Примечание:

№ на схеме:23

Наименование:AUTOMATION CONTROL UNIT

Каталожный номер:581084

Комплект:1

Примечание:Включая позиции 24-25

№ на схеме:24

Наименование:ELECTRIC WIRING HARNESS

Каталожный номер:581085

Комплект:1

Примечание:

№ на схеме:25

Наименование:SENSOR

Каталожный номер:581089

Комплект:1

Примечание:

№ на схеме:28

Наименование:HOSE

Каталожный номер:581168

Комплект:2

Примечание:

№ на схеме:29

Наименование:WATER COUPLING

Каталожный номер:581079

Комплект:1

Примечание:

№ на схеме:30

Наименование:STRAP

Каталожный номер:100238

Комплект:6

Примечание:

№ на схеме:31

Наименование:PROTECTION

Каталожный номер:536552

Комплект:2

Примечание:

№ на схеме:33

Наименование:WATER DIFFUSER

Каталожный номер:558239

Комплект:1

Примечание:

№ на схеме:35

Наименование:MOTOR

Каталожный номер:581082

Комплект:1

Примечание:

№ на схеме:36

Наименование:ADHESIVE INSULATOR

Каталожный номер:581169

Комплект:1

Примечание:

№ на схеме:37

Наименование:FILTER-C/A

Каталожный номер:570930

Комплект:1

Примечание:

№ на схеме:39

Наименование:SCREW M5x0,8x20

Каталожный номер:00462

Комплект:1

Примечание:M5x0,8x20

№ на схеме:40

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:1

Примечание:D.5

№ на схеме:41

Наименование:FLAT WASHER D.5xD.15

Каталожный номер:00824

Комплект:1

Примечание:D.5xD.15

№ на схеме:42

Наименование:SELF LOCKING NUT M5x0,8

Каталожный номер:00600

Комплект:1

Примечание:M5x0,8

№ на схеме:43

Наименование:SCREW

Каталожный номер:558263

Комплект:14

Примечание:

№ на схеме:45

Наименование:SCREW M6x1x40

Каталожный номер:00153

Комплект:1

Примечание:M6x1x40

№ на схеме:46

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:10

Примечание:M6x1x20

№ на схеме:47

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:11

Примечание:D.6

№ на схеме:48

Наименование:FLAT WASHER D.6xD.18

Каталожный номер:00735

Комплект:3

Примечание:D.6xD.18

№ на схеме:51

Наименование:SUPPORT

Каталожный номер:591239

Комплект:1

Примечание:

№ на схеме:52

Наименование:COVER

Каталожный номер:591258

Комплект:2

Примечание:

№ на схеме:53

Наименование:COMPRESSOR

Каталожный номер:591244

Комплект:1

Примечание:

№ на схеме:54

Наименование:TIGHTENER

Каталожный номер:590353

Комплект:1

Примечание:

№ на схеме:55

Наименование:TIGHTENER CONNECTION BLOCK

Каталожный номер:591245

Комплект:1

Примечание:

№ на схеме:56

Наименование:BELT

Каталожный номер:591246

Комплект:1

Примечание:

№ на схеме:57

Наименование:CONDENSER

Каталожный номер:553147

Комплект:1

Примечание:

№ на схеме:58

Наименование:SUPPORT

Каталожный номер:591247

Комплект:1

Примечание:

№ на схеме:59

Наименование:FAN MOTOR

Каталожный номер:587674

Комплект:2

Примечание:

№ на схеме:61

Наименование:FILTER

Каталожный номер:558262

Комплект:1

Примечание:

№ на схеме:62

Наименование:FILTER BRACKET

Каталожный номер:590352

Комплект:1

Примечание:

№ на схеме:63

Наименование:PRESSURE SWITCH

Каталожный номер:587673

Комплект:1

Примечание:

№ на схеме:67

Наименование:FEMALE CONNECTION-G6

Каталожный номер:591250

Комплект:1

Примечание:G6

№ на схеме:68

Наименование:MALE CONNECTION-G6

Каталожный номер:591251

Комплект:1

Примечание:G6

№ на схеме:69

Наименование:FEMALE CONNECTION-G10

Каталожный номер:591252

Комплект:1

Примечание:G10

№ на схеме:70

Наименование:MALE CONNECTION-G10

Каталожный номер:591253

Комплект:1

Примечание:G10

№ на схеме:72

Наименование:HOSE

Каталожный номер:577340

Комплект:1

Примечание:

№ на схеме:73

Наименование:HOSE

Каталожный номер:566891

Комплект:1

Примечание:

№ на схеме:74

Наименование:HOSE-G8

Каталожный номер:591254

Комплект:1

Примечание:G8

№ на схеме:75

Наименование:HOSE-G10

Каталожный номер:591255

Комплект:1

Примечание:G10

№ на схеме:76

Наименование:HOSE-G6

Каталожный номер:591266

Комплект:1

Примечание:G6

№ на схеме:77

Наименование:HOSE-G10

Каталожный номер:591267

Комплект:1

Примечание:G10

№ на схеме:80

Наименование:AIR CONDITIONER ASS.Y SET

Каталожный номер:590736

Комплект:1

Примечание:

№ на схеме:82

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:8

Примечание:D.6

№ на схеме:84

Наименование:WASHER D.8

Каталожный номер:00765

Комплект:4

Примечание:D.8

№ на схеме:85

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:4

Примечание:M8x1,25x20

№ на схеме:87

Наименование:SCREW

Каталожный номер:558263

Комплект:7

Примечание:

№ на схеме:89

Наименование:SCREW M6x1x12

Каталожный номер:00318

Комплект:8

Примечание:M6x1x12

№ на схеме:90

Наименование:WASHER D.6

Каталожный номер:00753

Комплект:8

Примечание:D.6

№ на схеме:92

Наименование:SCREW M8x1,25x25

Каталожный номер:00098

Комплект:2

Примечание:M8x1,25x25

№ на схеме:93

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:2

Примечание:D.8xD.24

№ на схеме:94

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:2

Примечание:M8x1,25

№ на схеме:96

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:4

Примечание:M10x1,5x25
