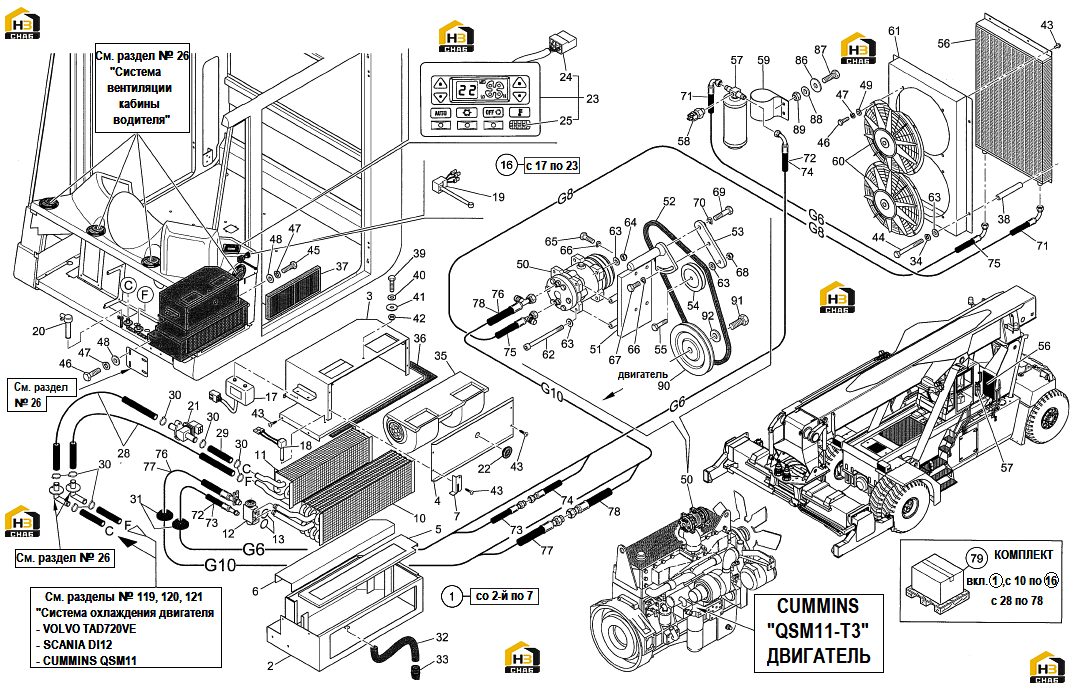

250. Система кондиционирования воздуха электронная (CUMMINS QSM11-T3) с электровентиляторами
← 249. Система кондиционирования воздуха электронная (SCANIA DI 12) с электровентиляторами
251. Система кондиционирования воздуха электронная с гидронасосом →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:581160
Комплект:1
Примечание:Включая позиции со 2 по 7
№ на схеме:16
Каталожный номер:581091
Комплект:1
Примечание:Включая позиции с 17 по 23
№ на схеме:23
Каталожный номер:581084
Комплект:1
Примечание:Включая позиции 24-25
№ на схеме:41
Каталожный номер:00824
Комплект:1
Примечание:D.5xD.15
№ на схеме:42
Каталожный номер:00600
Комплект:1
Примечание:M5x0,8
№ на схеме:44
Каталожный номер:200031
Комплект:4
Примечание:M10x1,5x100
№ на схеме:48
Каталожный номер:00735
Комплект:3
Примечание:D.6xD.18
№ на схеме:64
Каталожный номер:00603
Комплект:2
Примечание:M10x1,5
№ на схеме:68
Каталожный номер:00649
Комплект:1
Примечание:M10x1,5
№ на схеме:69
Каталожный номер:00243
Комплект:1
Примечание:M12x1,75x50
№ на схеме:72
Каталожный номер:587677
Комплект:1
Примечание:G6 (STD (стандарт))
№ на схеме:73
Каталожный номер:599190
Комплект:1
Примечание:G6 (версия машины с подъёмной кабиной)
№ на схеме:74
Каталожный номер:599188
Комплект:1
Примечание:G6 (версия машины с подъёмной кабиной)
№ на схеме:76
Каталожный номер:587473
Комплект:1
Примечание:G10 (STD (стандарт))
№ на схеме:77
Каталожный номер:599194
Комплект:1
Примечание:G10 (версия машины с подъёмной кабиной)
№ на схеме:78
Каталожный номер:599193
Комплект:1
Примечание:G10 (версия машины с подъёмной кабиной)
№ на схеме:79
Каталожный номер:598612
Комплект:1
Примечание:версия машины с подъёмной кабиной
№ на схеме:79
Каталожный номер:594217
Комплект:1
Примечание:STD (стандарт)
№ на схеме:86
Каталожный номер:00733
Комплект:2
Примечание:D.8xD.24
№ на схеме:89
Каталожный номер:00602
Комплект:2
Примечание:M8x1,25
№ на схеме:91
Каталожный номер:200096
Комплект:1
Примечание:M20x2,5x50
