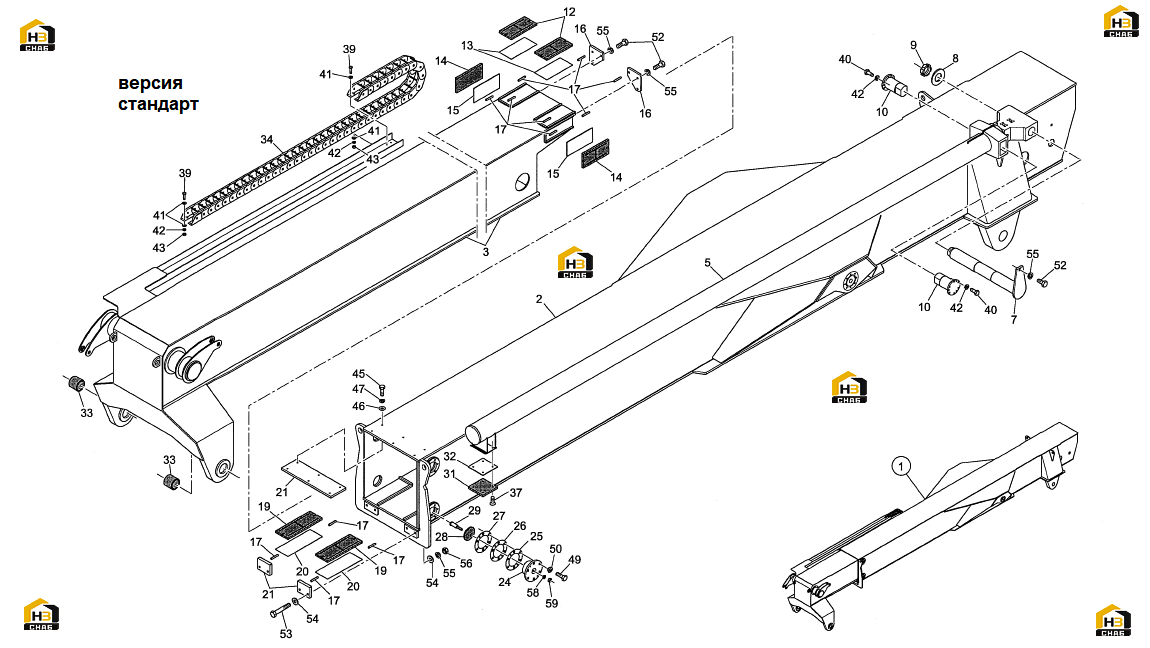

232. Стрела-балка (версия стандарт)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:588216
Комплект:
Примечание:Для версии с подъёмной каибной 5 High
№ на схеме:1
Каталожный номер:585026
Комплект:
Примечание:Для версии с подъёмной каибной 6 High
№ на схеме:1
Каталожный номер:583523
Комплект:
Примечание:Для версии стандарт 6 High
№ на схеме:1
Каталожный номер:576664
Комплект:
Примечание:Для версии стандарт 5 High
№ на схеме:2
Каталожный номер:599474
Комплект:1
Примечание:Для версии с подъёмной каибной 6 High
№ на схеме:2
Каталожный номер:599470
Комплект:1
Примечание:Для версии стандарт 6 High
№ на схеме:2
Каталожный номер:599456
Комплект:1
Примечание:Для версии с подъёмной каибной 5 High
№ на схеме:2
Каталожный номер:599106
Комплект:1
Примечание:Для версии стандарт 5 High
№ на схеме:3
Каталожный номер:588207
Комплект:1
Примечание:Для версии с подъёмной каибной 5 High
№ на схеме:3
Каталожный номер:583531
Комплект:1
Примечание:Для версии стандарт 6 High
№ на схеме:3
Каталожный номер:574520
Комплект:1
Примечание:Для версии стандарт 5 High
№ на схеме:3
Каталожный номер:584910
Комплект:1
Примечание:Для версии с подъёмной каибной 6 High
№ на схеме:5
Каталожный номер:
Комплект:1
Примечание:См. раздел № 235 "Стрела - телескопический цилиндр (6-я high версия)" / Поз. 1
№ на схеме:13
Каталожный номер:576700
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:15
Каталожный номер:576701
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:20
Каталожный номер:576702
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:25
Каталожный номер:569984
Комплект:A.R.
Примечание:3 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:26
Каталожный номер:569985
Комплект:A.R.
Примечание:1 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:27
Каталожный номер:569986
Комплект:A.R.
Примечание:0,5 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:31
Каталожный номер:539946
Комплект:1
Примечание:если машина оснащена данной запчастью
№ на схеме:32
Каталожный номер:576689
Комплект:1
Примечание:если машина оснащена данной запчастью
№ на схеме:34
Каталожный номер:555356
Комплект:1
Примечание:Для версии стандарт 5 High
№ на схеме:34
Каталожный номер:556616
Комплект:1
Примечание:Для версии стандарт 6 High
№ на схеме:37
Каталожный номер:200213
Комплект:4
Примечание:M8x1,25x20 (если машина оснащена данной запчастью)
№ на схеме:40
Каталожный номер:00091
Комплект:12
Примечание:M10x1,5x35
№ на схеме:49
Каталожный номер:200543
Комплект:24
Примечание:M18x2,5x55
№ на схеме:53
Каталожный номер:200511
Комплект:4
Примечание:M20x2,5x110
