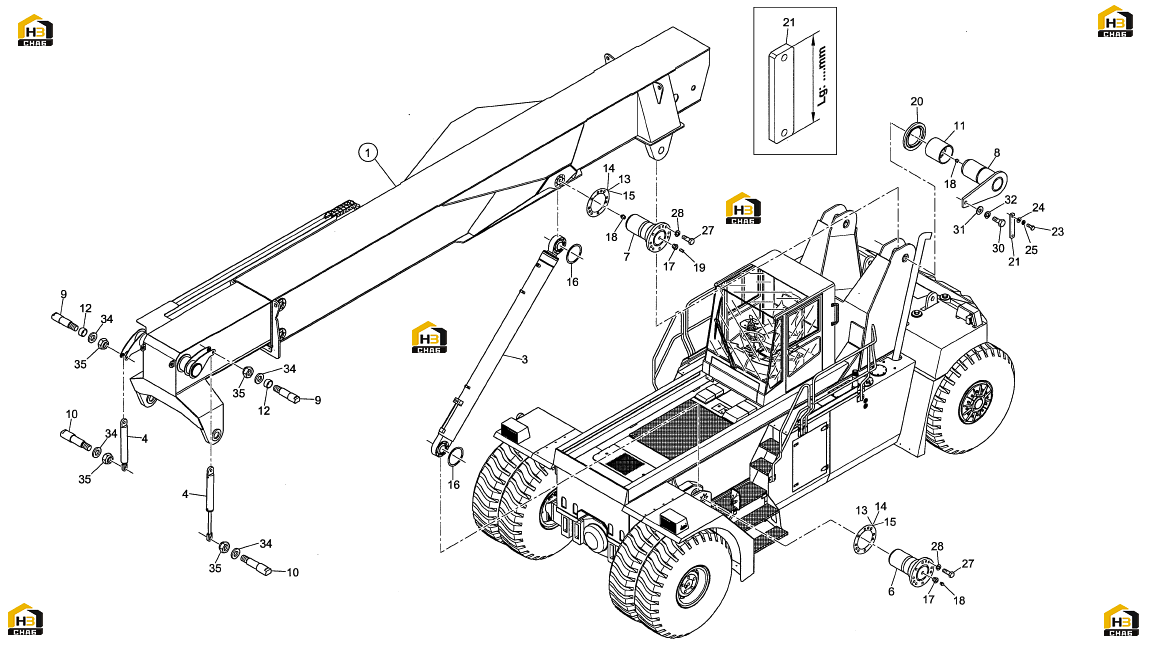

231. Установка стелы и цилиндров
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:
Комплект:1
Примечание:См. раздел № 232 "Стрела-балка (версия стандарт)"
№ на схеме:3
Каталожный номер:
Комплект:2
Примечание:См. раздел № 237 "Цилиндр подъёма стрелы (версия стандарт)" / Поз. 1
№ на схеме:4
Каталожный номер:
Комплект:2
Примечание:См. раздел № 239 "Цилиндр опрокидывания - стрела/спредер" / Поз. 1
№ на схеме:13
Каталожный номер:536805
Комплект:A.R.
Примечание:1 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:14
Каталожный номер:536806
Комплект:A.R.
Примечание:0,5 мм. (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:15
Каталожный номер:572730
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:16
Каталожный номер:558503
Комплект:A.R.
Примечание:A.R-в случае необходимости (указать кол-во, м., м2)
№ на схеме:21
Каталожный номер:598779
Комплект:2
Примечание:Lg.202 мм.
№ на схеме:21
Каталожный номер:580311
Комплект:2
Примечание:Lg.150 мм.
№ на схеме:23
Каталожный номер:00478
Комплект:4
Примечание:M12x1,75x25 (с позицией 21 - номер 598779)
№ на схеме:23
Каталожный номер:00471
Комплект:4
Примечание:M10x1,5x16 (с позицией 21 - номер 580311)
№ на схеме:24
Каталожный номер:00726
Комплект:4
Примечание:D.12 (с позицией 21 - номер 598779)
№ на схеме:24
Каталожный номер:00719
Комплект:4
Примечание:D.10 (с позицией 21 - номер 580311)
№ на схеме:25
Каталожный номер:00778
Комплект:4
Примечание:D.12 (с позицией 21 - номер 598779)
№ на схеме:25
Каталожный номер:00755
Комплект:4
Примечание:D.10 (с позицией 21 - номер 580311)
№ на схеме:30
Каталожный номер:200096
Комплект:2
Примечание:M20x2,5x50
№ на схеме:35
Каталожный номер:00640
Комплект:4
Примечание:M42x3
