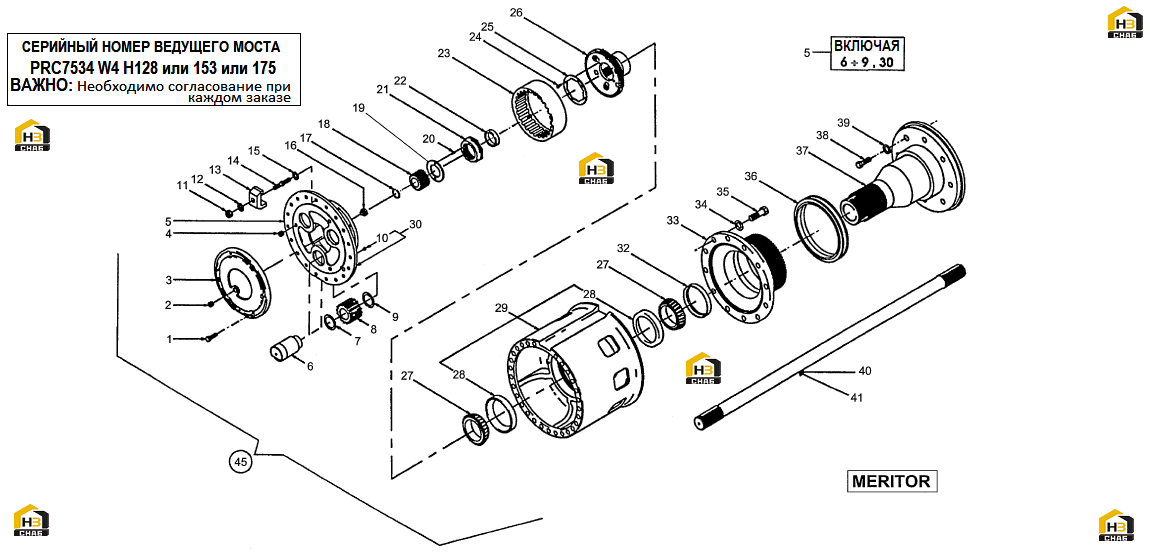

188. Редуктор планетарный колесный (MERITOR)

← 187. Мост передний ведущий (KESSLER) - тормоз 189. Тормоз с гидравлическим приводом (MERITOR) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:532381

Комплект:12

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:532309

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLANETARY COVER

Каталожный номер:565579

Комплект:2

Примечание:Включая позицию 16

№ на схеме:4

Наименование:PLUG

Каталожный номер:532378

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLANET GEAR CARRIER ASS.Y

Каталожный номер:565580

Комплект:2

Примечание:Включая позиции с 6 по 9, 30

№ на схеме:6

Наименование:SHAFT

Каталожный номер:565582

Комплект:6

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:532393

Комплект:6

Примечание:

№ на схеме:8

Наименование:PLANETARY PINION

Каталожный номер:565583

Комплект:6

Примечание:

№ на схеме:9

Наименование:THRUST WASHER

Каталожный номер:565584

Комплект:6

Примечание:

№ на схеме:10

Наименование:THRUSTBUTTON

Каталожный номер:532383

Комплект:6

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:532232

Комплект:28

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:532230

Комплект:28

Примечание:

№ на схеме:13

Наименование:CLAMP WHEEL RIM

Каталожный номер:532231

Комплект:28

Примечание:

№ на схеме:14

Наименование:WHEEL STUD

Каталожный номер:532229

Комплект:28

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:532233

Комплект:28

Примечание:

№ на схеме:16

Наименование:THRUSTBUTTON

Каталожный номер:532384

Комплект:2

Примечание:

№ на схеме:17

Наименование:CIRCLIP

Каталожный номер:565585

Комплект:2

Примечание:

№ на схеме:18

Наименование:GEAR PLANETARY

Каталожный номер:565586

Комплект:2

Примечание:

№ на схеме:19

Наименование:LOCK WASHER

Каталожный номер:565587

Комплект:2

Примечание:

№ на схеме:20

Наименование:PIN

Каталожный номер:532386

Комплект:4

Примечание:

№ на схеме:21

Наименование:SPANNER NUT

Каталожный номер:565588

Комплект:2

Примечание:

№ на схеме:23

Наименование:CROWN HOLDER

Каталожный номер:565589

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:532398

Комплект:8

Примечание:

№ на схеме:25

Наименование:LOCK WASHER

Каталожный номер:565590

Комплект:2

Примечание:

№ на схеме:26

Наименование:PLANETARY HUB ASS.Y

Каталожный номер:565591

Комплект:2

Примечание:Включая позицию 22

№ на схеме:27

Наименование:CONICAL BEARING

Каталожный номер:565592

Комплект:4

Примечание:

№ на схеме:28

Наименование:TAPER RING

Каталожный номер:565593

Комплект:4

Примечание:

№ на схеме:29

Наименование:WHEEL HUB

Каталожный номер:565594

Комплект:2

Примечание:Включая позицию 28

№ на схеме:30

Наименование:PLANET GEAR CARRIER

Каталожный номер:565581

Комплект:2

Примечание:Включая позицию 10

№ на схеме:32

Наименование:OIL SEAL

Каталожный номер:565595

Комплект:2

Примечание:

№ на схеме:33

Наименование:BRAKE DISK

Каталожный номер:532406

Комплект:2

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:532407

Комплект:24

Примечание:

№ на схеме:35

Наименование:SCREW

Каталожный номер:565596

Комплект:24

Примечание:

№ на схеме:36

Наименование:OIL SEAL

Каталожный номер:565597

Комплект:2

Примечание:

№ на схеме:37

Наименование:WHEEL SPINDLE

Каталожный номер:565598

Комплект:1

Примечание:

№ на схеме:38

Наименование:SCREW

Каталожный номер:565599

Комплект:36

Примечание:

№ на схеме:40

Наименование:R.H. UNIVERSAL JOINT

Каталожный номер:565600

Комплект:1

Примечание:

№ на схеме:41

Наименование:L.H. UNIVERSAL JOINT

Каталожный номер:565601

Комплект:1

Примечание:

№ на схеме:45

Наименование:PLANETARY HUB REDUCERS

Каталожный номер:565578

Комплект:2

Примечание:
