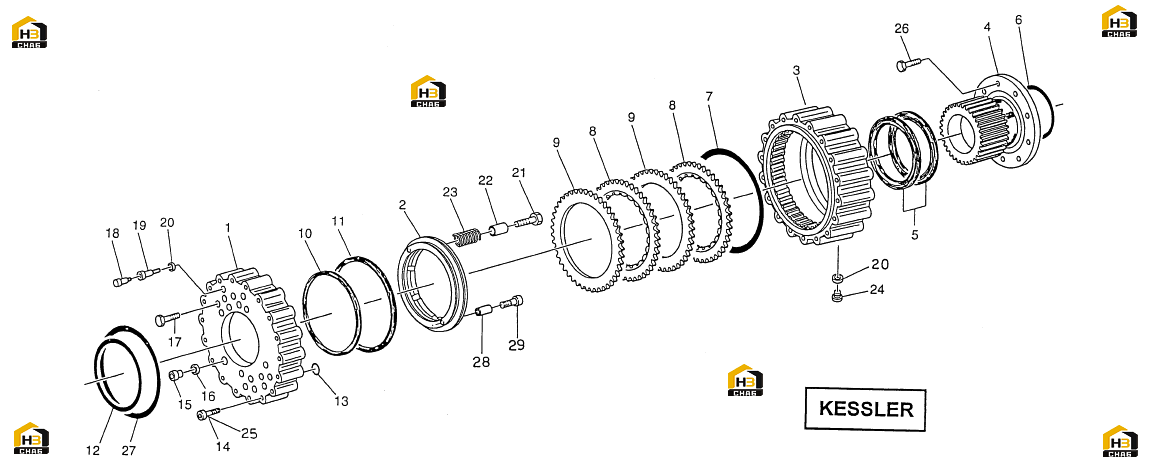

187. Мост передний ведущий (KESSLER) - тормоз

← 186. Дифференциал и тормоза (MERITOR) 188. Редуктор планетарный колесный (MERITOR) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRAKE HOUSING

Каталожный номер:560080

Комплект:2

Примечание:

№ на схеме:2

Наименование:BRAKE PISTON

Каталожный номер:540782

Комплект:2

Примечание:

№ на схеме:3

Наименование:BRAKE HOUSING

Каталожный номер:540771

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLATE CARRIER

Каталожный номер:549153

Комплект:2

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:540772

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:540778

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:540767

Комплект:2

Примечание:

№ на схеме:8

Наименование:INNER DISK

Каталожный номер:540762

Комплект:16

Примечание:

№ на схеме:9

Наименование:EXTERIEUR DISK

Каталожный номер:560079

Комплект:16

Примечание:

№ на схеме:10

Наименование:SEAL RING

Каталожный номер:540765

Комплект:2

Примечание:

№ на схеме:11

Наименование:SEAL RING

Каталожный номер:566018

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:582610

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:540768

Комплект:6

Примечание:

№ на схеме:14

Наименование:SCREW M16x55

Каталожный номер:200396

Комплект:52

Примечание:M16x55

№ на схеме:15

Наименование:PLUG

Каталожный номер:515631

Комплект:2

Примечание:

№ на схеме:16

Наименование:WASHER D.22x30

Каталожный номер:100361

Комплект:2

Примечание:D.22x30

№ на схеме:17

Наименование:SCREW M2x1,5x55

Каталожный номер:200522

Комплект:32

Примечание:M2x1,5x55

№ на схеме:18

Наименование:BREATHER

Каталожный номер:553129

Комплект:2

Примечание:

№ на схеме:19

Наименование:PIN SOCKET

Каталожный номер:540775

Комплект:2

Примечание:

№ на схеме:20

Наименование:SEAL WASHER D.14x20

Каталожный номер:100368

Комплект:4

Примечание:D.14x20

№ на схеме:21

Наименование:SCREW

Каталожный номер:200619

Комплект:16

Примечание:

№ на схеме:22

Наименование:PIPE

Каталожный номер:540779

Комплект:16

Примечание:

№ на схеме:23

Наименование:SPRING

Каталожный номер:540781

Комплект:16

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:545720

Комплект:2

Примечание:

№ на схеме:25

Наименование:SCREW M16x40

Каталожный номер:200418

Комплект:8

Примечание:M16x40

№ на схеме:26

Наименование:SCREW M20x2,5x65

Каталожный номер:200372

Комплект:48

Примечание:M20x2,5x65

№ на схеме:27

Наименование:O-RING

Каталожный номер:544784

Комплект:2

Примечание:

№ на схеме:28

Наименование:BUSHING

Каталожный номер:553133

Комплект:4

Примечание:

№ на схеме:29

Наименование:SCREW M10x35

Каталожный номер:200433

Комплект:4

Примечание:M10x35
