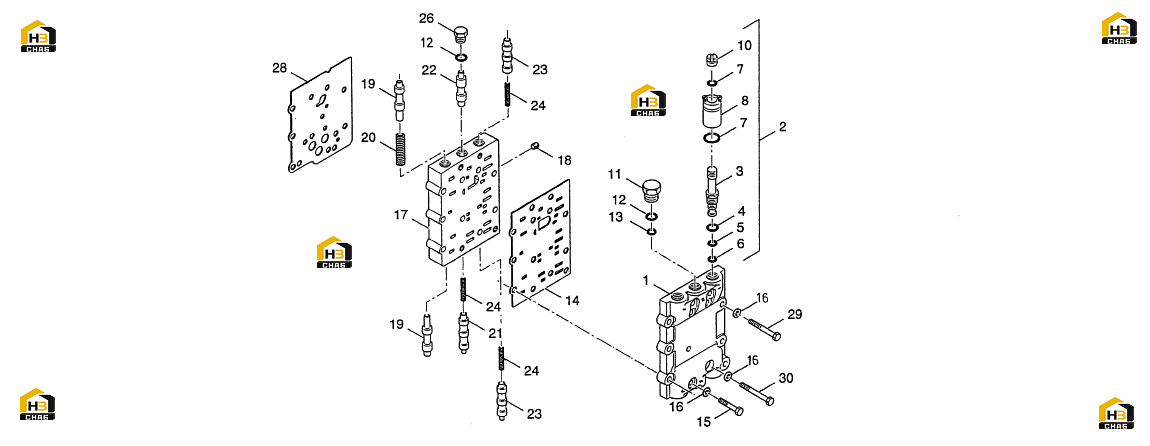

174. Электрораспределитель - "HR - 40000"

← 173. Клапан регулирования давления и питающий насос - "HR - 40000" 175. Переключатель системы управления коробки передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SOLENOID VALVE BODY

Каталожный номер:521243

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPOOL ASSY

Каталожный номер:534997

Комплект:5

Примечание:Включая 3-10 позиции

№ на схеме:3

Наименование:SPOOL ASSY

Каталожный номер:521247

Комплект:5

Примечание:Включая позиции 4,5,6

№ на схеме:4

Наименование:O-RING

Каталожный номер:534976

Комплект:5

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:521249

Комплект:5

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:521250

Комплект:5

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:521254

Комплект:10

Примечание:

№ на схеме:8

Наименование:SPOOL

Каталожный номер:534977

Комплект:5

Примечание:

№ на схеме:10

Наименование:COVER

Каталожный номер:551513

Комплект:5

Примечание:

№ на схеме:11

Наименование:PLUG

Каталожный номер:521246

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:521245

Комплект:7

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:521244

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:540572

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW

Каталожный номер:534979

Комплект:4

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:531286

Комплект:13

Примечание:

№ на схеме:17

Наименование:VALVE BODY ASSY

Каталожный номер:522066

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:153242

Комплект:1

Примечание:

№ на схеме:19

Наименование:PISTON

Каталожный номер:521258

Комплект:2

Примечание:

№ на схеме:20

Наименование:SPRING

Каталожный номер:521259

Комплект:1

Примечание:

№ на схеме:21

Наименование:PISTON

Каталожный номер:521267

Комплект:1

Примечание:

№ на схеме:22

Наименование:PISTON

Каталожный номер:521261

Комплект:1

Примечание:

№ на схеме:23

Наименование:PISTON

Каталожный номер:521262

Комплект:2

Примечание:

№ на схеме:24

Наименование:SPRING

Каталожный номер:521263

Комплект:3

Примечание:

№ на схеме:26

Наименование:PLUG

Каталожный номер:531899

Комплект:6

Примечание:

№ на схеме:28

Наименование:GASKET

Каталожный номер:534994

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW

Каталожный номер:521255

Комплект:5

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:521256

Комплект:4

Примечание:
