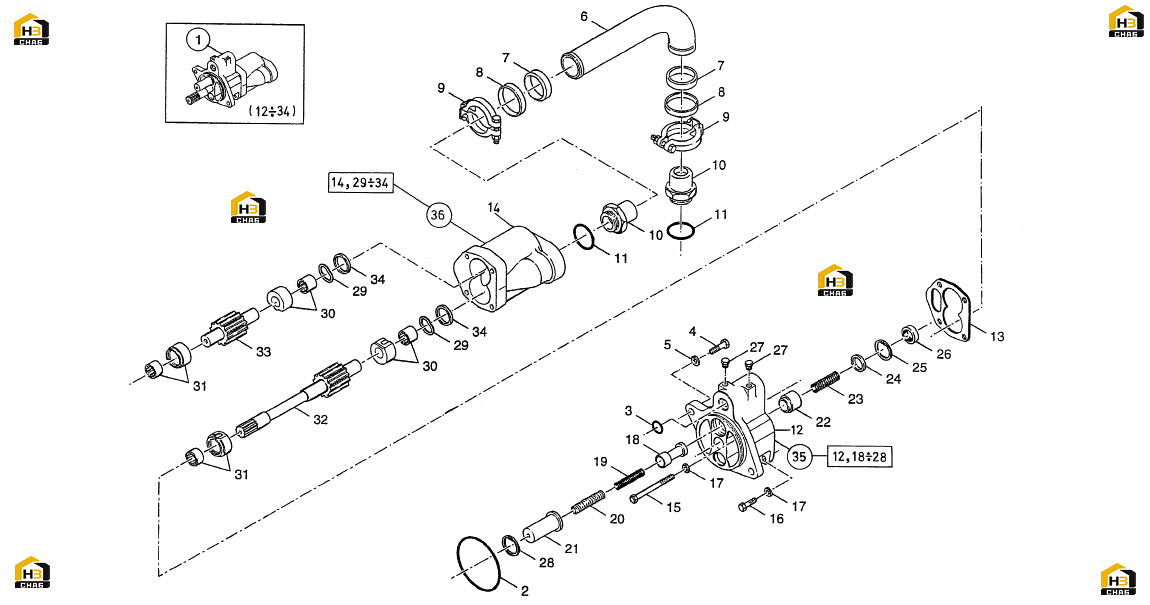

173. Клапан регулирования давления и питающий насос - "HR - 40000"

← 172. Пластины приводные (15") с двигателем "SCANIA" - "HR - 36000" 174. Электрораспределитель - "HR - 40000" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PUMP VALVE GROUP

Каталожный номер:561873

Комплект:1

Примечание:Включая 12-34 позиции

№ на схеме:2

Наименование:O-RING

Каталожный номер:153127

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:522041

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW

Каталожный номер:153133

Комплект:2

Примечание:

№ на схеме:5

Наименование:LOCK WASHER

Каталожный номер:531298

Комплект:2

Примечание:

№ на схеме:6

Наименование:PIPE

Каталожный номер:561869

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET

Каталожный номер:531890

Комплект:2

Примечание:

№ на схеме:8

Наименование:RING RETAINER

Каталожный номер:531889

Комплект:2

Примечание:

№ на схеме:9

Наименование:STRAP

Каталожный номер:531888

Комплект:2

Примечание:

№ на схеме:10

Наименование:ADAPTER

Каталожный номер:531887

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:531886

Комплект:2

Примечание:Включая позицию 35

№ на схеме:13

Наименование:GASKET

Каталожный номер:153141

Комплект:1

Примечание:Включая позицию 36

№ на схеме:15

Наименование:SCREW

Каталожный номер:153143

Комплект:2

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:153142

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:531286

Комплект:4

Примечание:

№ на схеме:18

Наименование:CUP

Каталожный номер:153132

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING

Каталожный номер:531894

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPRING

Каталожный номер:153130

Комплект:1

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:153129

Комплект:1

Примечание:

№ на схеме:22

Наименование:PISTON

Каталожный номер:531897

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPRING

Каталожный номер:153137

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPRING

Каталожный номер:153138

Комплект:1

Примечание:

№ на схеме:25

Наименование:CIRCLIP

Каталожный номер:536934

Комплект:1

Примечание:

№ на схеме:26

Наименование:SEAL RING

Каталожный номер:561870

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLUG

Каталожный номер:531895

Комплект:2

Примечание:

№ на схеме:28

Наименование:CIRCLIP

Каталожный номер:153128

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPRING

Каталожный номер:153122

Комплект:2

Примечание:

№ на схеме:30

Наименование:BEARING

Каталожный номер:153121

Комплект:2

Примечание:

№ на схеме:31

Наименование:BEARING

Каталожный номер:153119

Комплект:2

Примечание:

№ на схеме:32

Наименование:DRIVE SHAFT

Каталожный номер:561871

Комплект:1

Примечание:

№ на схеме:33

Наименование:DRIVEN SHAFT

Каталожный номер:561872

Комплект:1

Примечание:

№ на схеме:34

Наименование:OIL SEAL

Каталожный номер:153123

Комплект:2

Примечание:

№ на схеме:35

Наименование:REGULATING VALVE

Каталожный номер:531896

Комплект:1

Примечание:Включая 12-18-28 позиции

№ на схеме:36

Наименование:PUMP ASSY

Каталожный номер:561874

Комплект:1

Примечание:Включая 14-29-34 позиции
