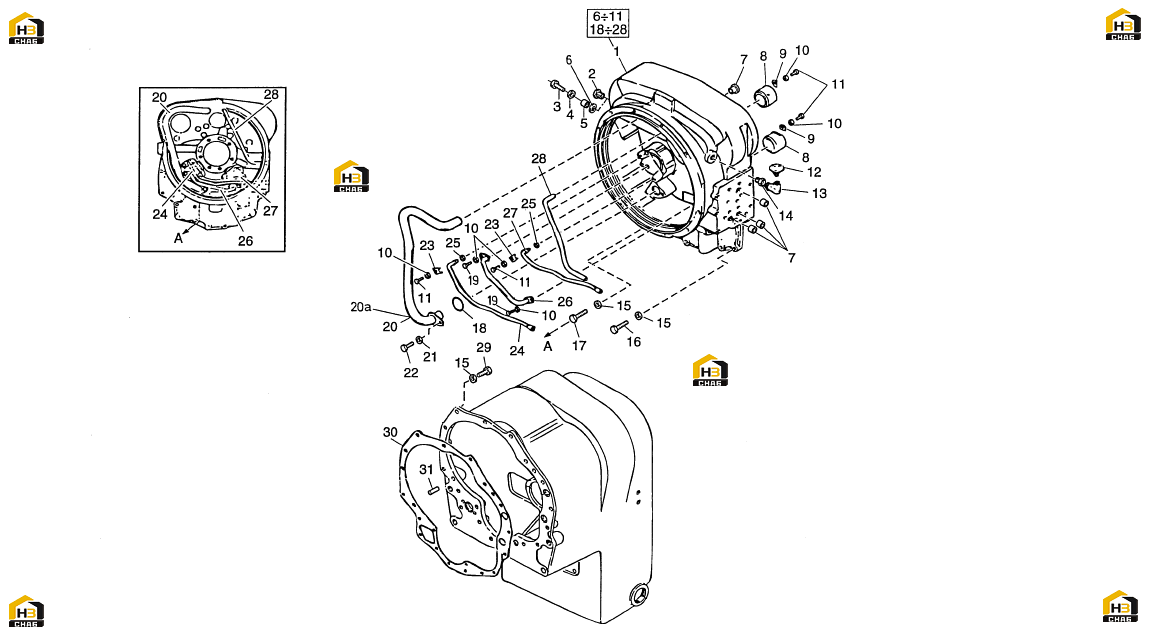

134. Корпус гидротрансформатора - "HR - 32000"

← 133. Корпус гидротрансформатора - "HR - 36000" 135. Картер и задняя крышка - "HR - 40000" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING ASSY

Каталожный номер:566725

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:531254

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:531249

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:535907

Комплект:1

Примечание:

№ на схеме:5

Наименование:BUSHING

Каталожный номер:531251

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM

Каталожный номер:531252

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:7

Наименование:BUSHING

Каталожный номер:153222

Комплект:5

Примечание:

№ на схеме:8

Наименование:COUPLING

Каталожный номер:151040

Комплект:2

Примечание:

№ на схеме:9

Наименование:LOCK WASHER

Каталожный номер:153218

Комплект:2

Примечание:

№ на схеме:10

Наименование:LOCK WASHER

Каталожный номер:531241

Комплект:6

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:153214

Комплект:4

Примечание:

№ на схеме:12

Наименование:BREATHER

Каталожный номер:153216

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTION 90°

Каталожный номер:521933

Комплект:1

Примечание:90°

№ на схеме:14

Наименование:CONNECTION

Каталожный номер:521934

Комплект:1

Примечание:

№ на схеме:15

Наименование:LOCK WASHER

Каталожный номер:531260

Комплект:18

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:534947

Комплект:4

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:534948

Комплект:4

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:566729

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:566732

Комплект:2

Примечание:

№ на схеме:20

Наименование:PIPE SUPPORT

Каталожный номер:566731

Комплект:2

Примечание:На схеме не показан

№ на схеме:20

Наименование:PIPE

Каталожный номер:566730

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:531286

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:531285

Комплект:1

Примечание:

№ на схеме:23

Наименование:PIPE STOP

Каталожный номер:153212

Комплект:2

Примечание:

№ на схеме:24

Наименование:PIPE

Каталожный номер:521943

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:153210

Комплект:2

Примечание:

№ на схеме:26

Наименование:PIPE

Каталожный номер:521944

Комплект:1

Примечание:

№ на схеме:27

Наименование:PIPE

Каталожный номер:150964

Комплект:1

Примечание:

№ на схеме:28

Наименование:PIPE

Каталожный номер:566733

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW

Каталожный номер:153237

Комплект:10

Примечание:

№ на схеме:30

Наименование:GASKET

Каталожный номер:151082

Комплект:1

Примечание:

№ на схеме:31

Наименование:PIN

Каталожный номер:153229

Комплект:2

Примечание:
