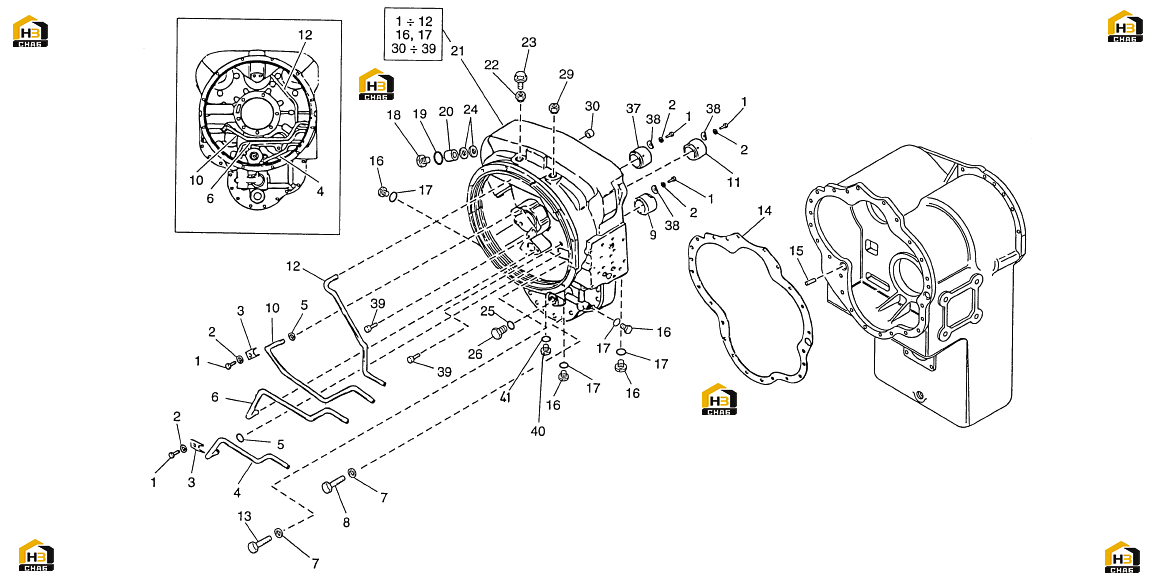

133. Корпус гидротрансформатора - "HR - 36000"

← 132. Корпус гидротрансформатора - "HR - 40000" 134. Корпус гидротрансформатора - "HR - 32000" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:153214

Комплект:5

Примечание:

№ на схеме:2

Наименование:LOCK WASHER

Каталожный номер:531241

Комплект:5

Примечание:

№ на схеме:3

Наименование:SUPPORT

Каталожный номер:531242

Комплект:2

Примечание:

№ на схеме:4

Наименование:HYDRAULIC PIPE

Каталожный номер:570590

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:153302

Комплект:2

Примечание:

№ на схеме:6

Наименование:HYDRAULIC PIPE

Каталожный номер:531244

Комплект:1

Примечание:

№ на схеме:7

Наименование:LOCK WASHER

Каталожный номер:531260

Комплект:23

Примечание:

№ на схеме:8

Наименование:SCREW

Каталожный номер:534947

Комплект:14

Примечание:

№ на схеме:9

Наименование:COUPLING

Каталожный номер:560117

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIPE

Каталожный номер:531245

Комплект:1

Примечание:

№ на схеме:11

Наименование:COUPLING

Каталожный номер:151040

Комплект:1

Примечание:

№ на схеме:12

Наименование:HYDRAULIC PIPE

Каталожный номер:570591

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:536908

Комплект:9

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:531261

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:153229

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:531247

Комплект:5

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:531248

Комплект:5

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:531249

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:535907

Комплект:1

Примечание:

№ на схеме:20

Наименование:BUSHING

Каталожный номер:531251

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOUSING ASSY

Каталожный номер:570592

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONNECTION

Каталожный номер:521934

Комплект:1

Примечание:

№ на схеме:23

Наименование:BREATHER

Каталожный номер:153216

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHIM

Каталожный номер:531252

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:25

Наименование:GASKET

Каталожный номер:153226

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLUG

Каталожный номер:153225

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:531254

Комплект:1

Примечание:

№ на схеме:30

Наименование:BUSHING

Каталожный номер:153222

Комплект:2

Примечание:

№ на схеме:37

Наименование:COUPLING

Каталожный номер:531259

Комплект:1

Примечание:

№ на схеме:38

Наименование:LOCK WASHER

Каталожный номер:153218

Комплект:3

Примечание:

№ на схеме:39

Наименование:PLUG

Каталожный номер:153242

Комплект:2

Примечание:

№ на схеме:40

Наименование:PLUG

Каталожный номер:151055

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-RING

Каталожный номер:521245

Комплект:1

Примечание:
