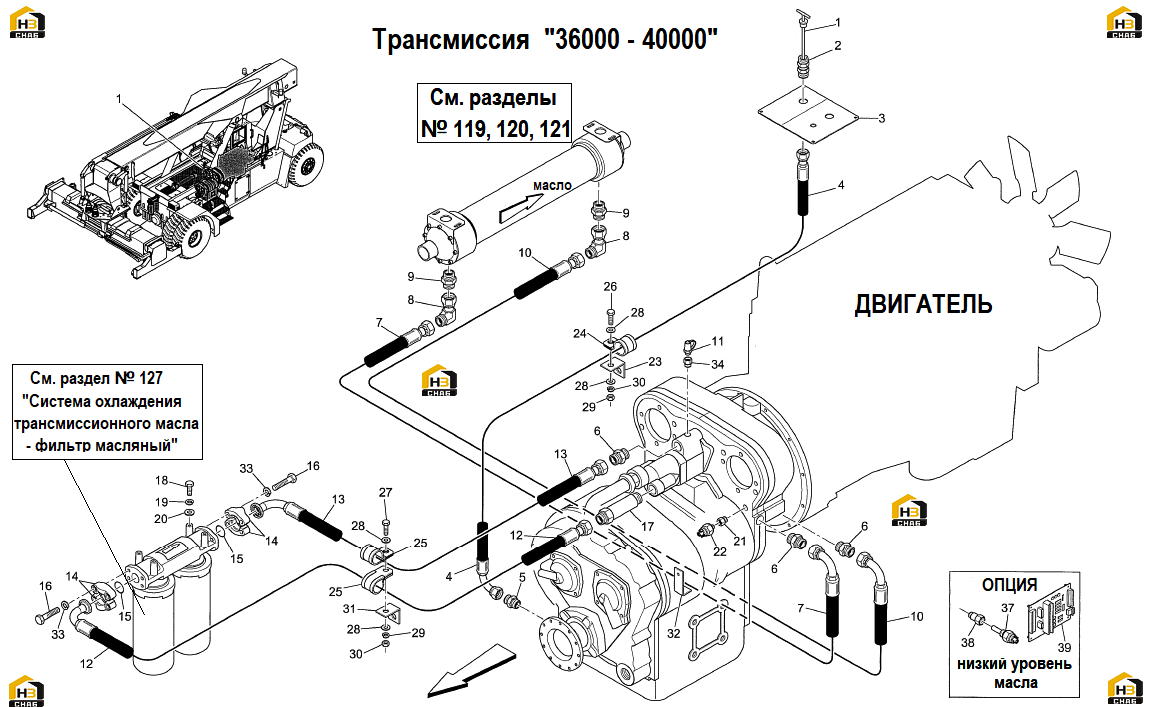

126. система охлаждения трансмиссионного масла - hr36000 - hr40000

← 125. система охлаждения трансмиссионного масла - hr32000 127. система охлаждения трансмиссионного масла - фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GEARBOX DIPSTICK OIL

Каталожный номер:559280

Комплект:1

Примечание:Трансмиссия "40000"

№ на схеме:1

Наименование:GEARBOX DIPSTICK OIL

Каталожный номер:557752

Комплект:1

Примечание:Трансмиссия "36000"

№ на схеме:2

Наименование:CONNECTION

Каталожный номер:556618

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:535395

Комплект:1

Примечание:Трансмиссия "40000"

№ на схеме:4

Наименование:HOSE

Каталожный номер:535150

Комплект:1

Примечание:Трансмиссия "36000"

№ на схеме:5

Наименование:CONNECTION

Каталожный номер:101481

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONNECTION

Каталожный номер:101740

Комплект:3

Примечание:

№ на схеме:7

Наименование:HOSE

Каталожный номер:557894

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTION 90°

Каталожный номер:520642

Комплект:2

Примечание:90°

№ на схеме:9

Наименование:CONNECTION

Каталожный номер:101765

Комплект:2

Примечание:

№ на схеме:10

Наименование:HOSE

Каталожный номер:557896

Комплект:1

Примечание:

№ на схеме:11

Наименование:PRESSURE SWITCH

Каталожный номер:540055

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:11

Наименование:TEST FITTING

Каталожный номер:536818

Комплект:1

Примечание:STD (стандарт)

№ на схеме:12

Наименование:HOSE

Каталожный номер:567436

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:557893

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPLIT FLANGE 1"1/2

Каталожный номер:102039

Комплект:4

Примечание:1"1/2

№ на схеме:15

Наименование:O-RING

Каталожный номер:100273

Комплект:2

Примечание:

№ на схеме:16

Наименование:SCREW 1/2"x1"3/4UNC

Каталожный номер:00370

Комплект:8

Примечание:1/2"x1"3/4UNC

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:564939

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW 3/8"x1"UNC

Каталожный номер:00252

Комплект:4

Примечание:3/8"x1"UNC

№ на схеме:19

Наименование:SPRING WASHER D.3/8"

Каталожный номер:00781

Комплект:4

Примечание:D.3/8"

№ на схеме:20

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:4

Примечание:D.10

№ на схеме:21

Наименование:CONNECTION

Каталожный номер:061173

Комплект:1

Примечание:

№ на схеме:22

Наименование:TRANSMITTER

Каталожный номер:531377

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRACKET

Каталожный номер:517223

Комплект:1

Примечание:

№ на схеме:24

Наименование:STRAP DM.35

Каталожный номер:102330

Комплект:1

Примечание:DM.35

№ на схеме:25

Наименование:STRAP DM.45

Каталожный номер:102332

Комплект:2

Примечание:DM.45

№ на схеме:26

Наименование:SCREW M6x1x30

Каталожный номер:00466

Комплект:1

Примечание:M6x1x30

№ на схеме:27

Наименование:SCREW M6x1x35

Каталожный номер:00957

Комплект:1

Примечание:M6x1x35

№ на схеме:28

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:4

Примечание:D.6

№ на схеме:29

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:2

Примечание:D.6

№ на схеме:30

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:2

Примечание:M6x1

№ на схеме:31

Наименование:BRACKET

Каталожный номер:050701

Комплект:1

Примечание:

№ на схеме:32

Наименование:BRACKET

Каталожный номер:050673

Комплект:1

Примечание:

№ на схеме:33

Наименование:SPRING WASHER D.1/2"

Каталожный номер:00786

Комплект:8

Примечание:D.1/2"

№ на схеме:34

Наименование:CONNECTION

Каталожный номер:550889

Комплект:1

Примечание:

№ на схеме:37

Наименование:OIL LEVEL SENSOR

Каталожный номер:565046

Комплект:1

Примечание:

№ на схеме:38

Наименование:CONNECTION

Каталожный номер:569722

Комплект:1

Примечание:

№ на схеме:39

Наименование:INTERFACE ELEC. BOARD

Каталожный номер:565047

Комплект:1

Примечание:
