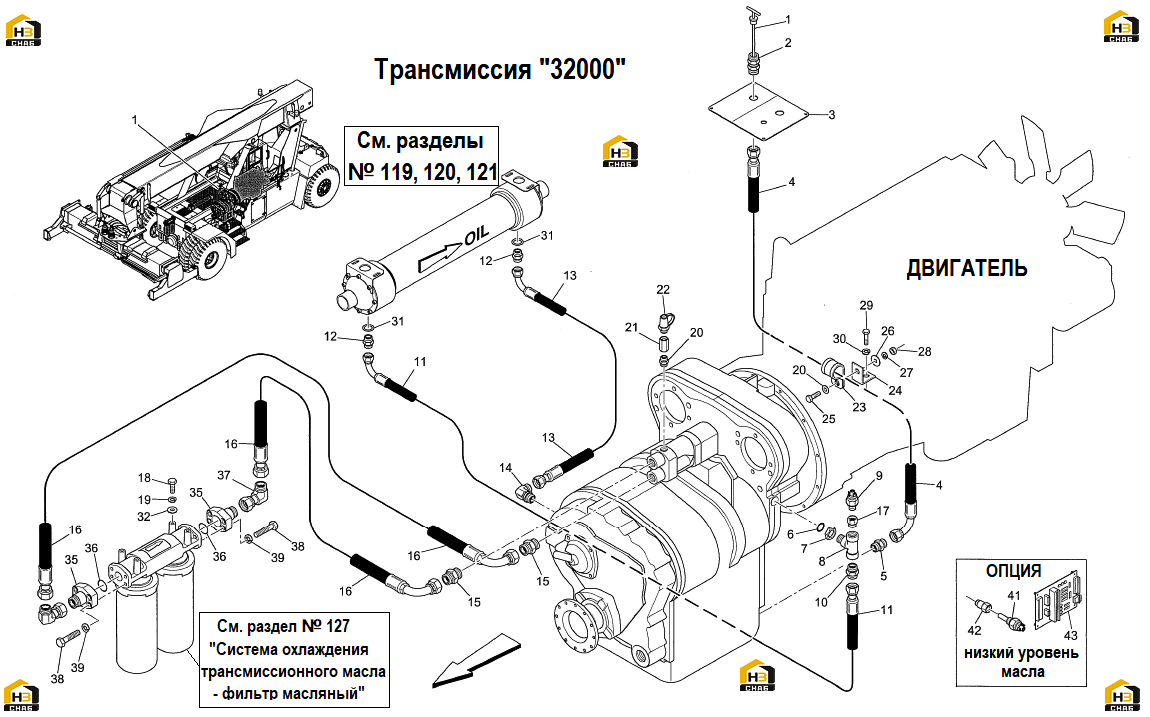

125. система охлаждения трансмиссионного масла - hr32000

← 124. система охлаждения двигателя - установка радиатора - volvo tad720ve 126. система охлаждения трансмиссионного масла - hr36000 - hr40000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE DIPSTICK OIL

Каталожный номер:556653

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTION

Каталожный номер:556618

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:557899

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTION

Каталожный номер:101481

Комплект:1

Примечание:

№ на схеме:6

Наименование:O’RING

Каталожный номер:528626

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:528517

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTION

Каталожный номер:528518

Комплект:1

Примечание:

№ на схеме:9

Наименование:TRANSMITTER

Каталожный номер:531377

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTION

Каталожный номер:101094

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:520775

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTION

Каталожный номер:060618

Комплект:2

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:544540

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTION

Каталожный номер:102036

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTION

Каталожный номер:101658

Комплект:2

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:557428

Комплект:2

Примечание:

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:061173

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW 3/8"x 1"UNC

Каталожный номер:00252

Комплект:4

Примечание:3/8"x 1"UNC

№ на схеме:19

Наименование:SPRING WASHER D.3/8 "

Каталожный номер:00781

Комплект:4

Примечание:D.3/8 "

№ на схеме:20

Наименование:CONNECTION

Каталожный номер:101149

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTION

Каталожный номер:535661

Комплект:1

Примечание:

№ на схеме:22

Наименование:TEST FITTING

Каталожный номер:536818

Комплект:1

Примечание:STD (стандарт)

№ на схеме:22

Наименование:PRESSURE SWITCH

Каталожный номер:540055

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:23

Наименование:STRAP DM.35

Каталожный номер:102330

Комплект:1

Примечание:DM.35

№ на схеме:24

Наименование:BRACKET

Каталожный номер:523312

Комплект:1

Примечание:

№ на схеме:25

Наименование:SCREW M6x1x30

Каталожный номер:00466

Комплект:1

Примечание:M6x1x30

№ на схеме:26

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:2

Примечание:D.6

№ на схеме:27

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:1

Примечание:D.6

№ на схеме:28

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:1

Примечание:M6x1

№ на схеме:29

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:1

Примечание:M8x1,25x20

№ на схеме:30

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:1

Примечание:D.8

№ на схеме:31

Наименование:WASHER "DOWTY"

Каталожный номер:100581

Комплект:2

Примечание:

№ на схеме:32

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:4

Примечание:D.10

№ на схеме:35

Наименование:FLANGE

Каталожный номер:566938

Комплект:2

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:100273

Комплект:2

Примечание:

№ на схеме:37

Наименование:CONNECTION 90°

Каталожный номер:520112

Комплект:2

Примечание:90°

№ на схеме:38

Наименование:SCREW 1/2"UNCx2"

Каталожный номер:200450

Комплект:8

Примечание:1/2"UNCx2"

№ на схеме:39

Наименование:SPRING WASHER D.1/2"

Каталожный номер:00786

Комплект:8

Примечание:D.1/2"

№ на схеме:41

Наименование:OIL LEVEL SENSOR

Каталожный номер:565046

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:42

Наименование:CONNECTION

Каталожный номер:569722

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:43

Наименование:INTERFACE ELEC. BOARD

Каталожный номер:565047

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)
