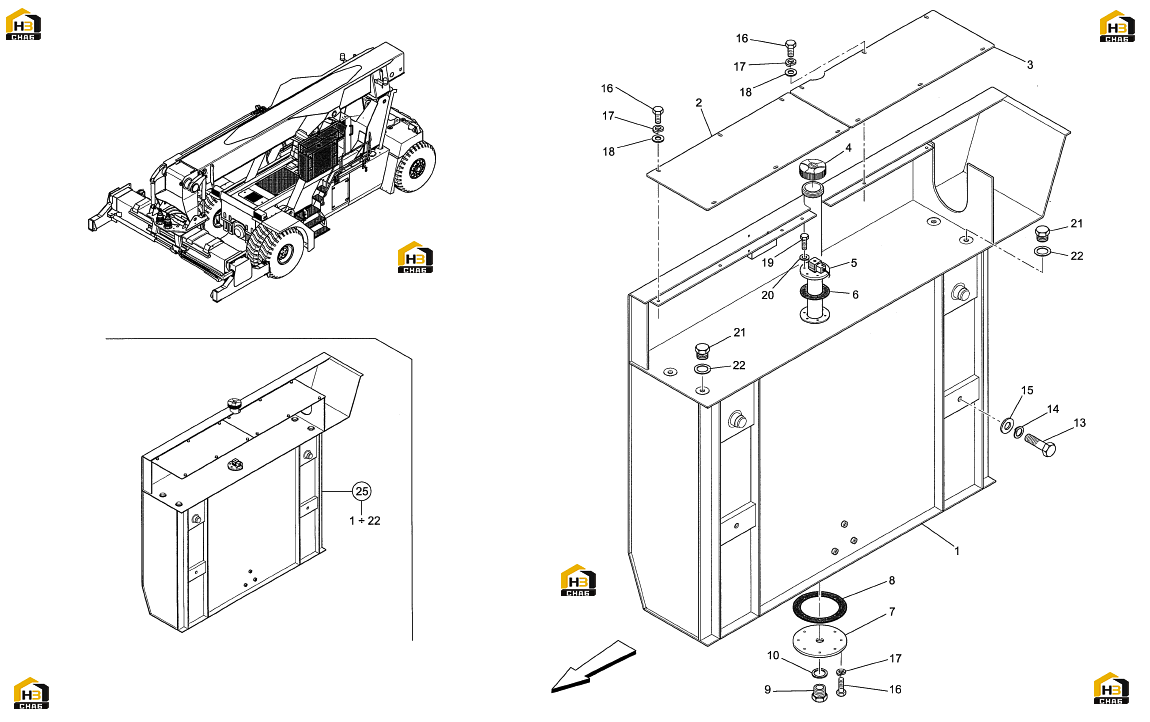

115. бак топливный

← 114. система топливная двигателя - scania di12 116. система внутреннего охлаждения - cummins qsm11-t3 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DIESEL OIL TANK

Каталожный номер:582399

Комплект:1

Примечание:

№ на схеме:2

Наименование:L.H. FRONT HOOK

Каталожный номер:559820

Комплект:1

Примечание:

№ на схеме:3

Наименование:L.H. REAR HOOK

Каталожный номер:559819

Комплект:1

Примечание:

№ на схеме:4

Наименование:KEY PLUG

Каталожный номер:102198

Комплект:1

Примечание:

№ на схеме:5

Наименование:LEVEL MINIMUM SIGNALLING

Каталожный номер:554408

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:536889

Комплект:1

Примечание:

№ на схеме:7

Наименование:LOWER COVER

Каталожный номер:531673

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:051358

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLUG 1/2"

Каталожный номер:050233

Комплект:1

Примечание:1/2"

№ на схеме:10

Наименование:SEAL WASHER D.22x28

Каталожный номер:100360

Комплект:1

Примечание:D.22x28

№ на схеме:11

Наименование:FILTER ELEMENT

Каталожный номер:150036

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW M20x2,5x50

Каталожный номер:200096

Комплект:2

Примечание:M20x2,5x50

№ на схеме:14

Наименование:SPRING WASHER D.20

Каталожный номер:00762

Комплект:2

Примечание:D.20

№ на схеме:15

Наименование:FLAT WASHER D.20

Каталожный номер:00716

Комплект:2

Примечание:D.20

№ на схеме:16

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:18

Примечание:M8x1,25x20

№ на схеме:17

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:18

Примечание:D.8

№ на схеме:18

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:12

Примечание:D.8xD.24

№ на схеме:19

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:6

Примечание:M6x1x20

№ на схеме:20

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:6

Примечание:D.6

№ на схеме:21

Наименование:PLUG

Каталожный номер:526077

Комплект:4

Примечание:

№ на схеме:22

Наименование:FLAT WASHER D.16

Каталожный номер:00731

Комплект:4

Примечание:D.16

№ на схеме:25

Наименование:FUEL TANK ASS.Y

Каталожный номер:587418

Комплект:1

Примечание:
