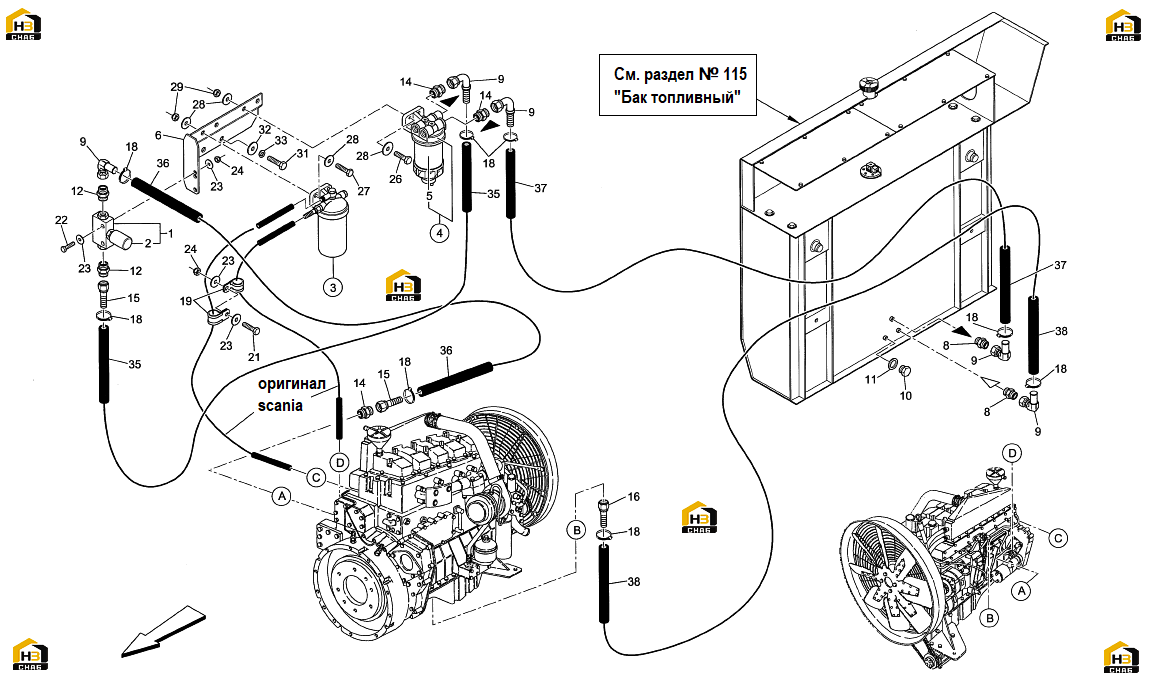

114. система топливная двигателя - scania di12

← 113. система топливная двигателя - cummins qsm11 115. бак топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FUEL MANUAL PUMP ASS.Y

Каталожный номер:583833

Комплект:1

Примечание:

№ на схеме:2

Наименование:PUMPING ELEMENT

Каталожный номер:583812

Комплект:1

Примечание:

№ на схеме:3

Наименование:DIESEL OIL FILTER

Каталожный номер:579707

Комплект:1

Примечание:

№ на схеме:4

Наименование:WATER SEPARATOR ASS.Y

Каталожный номер:591092

Комплект:1

Примечание:

№ на схеме:5

Наименование:FILTER CARTRIDGE

Каталожный номер:591093

Комплект:1

Примечание:

№ на схеме:6

Наименование:BRACKET

Каталожный номер:583797

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTION

Каталожный номер:101101

Комплект:2

Примечание:

№ на схеме:9

Наименование:CONNECTION 90°

Каталожный номер:582171

Комплект:5

Примечание:90°

№ на схеме:10

Наименование:PLUG 1/2"

Каталожный номер:050233

Комплект:1

Примечание:1/2"

№ на схеме:11

Наименование:WASHER D.21x27

Каталожный номер:100367

Комплект:1

Примечание:D.21x27

№ на схеме:12

Наименование:CONNECTION

Каталожный номер:101341

Комплект:2

Примечание:

№ на схеме:14

Наименование:CONNECTION

Каталожный номер:553556

Комплект:3

Примечание:

№ на схеме:15

Наименование:CONNECTION

Каталожный номер:582170

Комплект:2

Примечание:

№ на схеме:16

Наименование:CONNECTION

Каталожный номер:582189

Комплект:1

Примечание:

№ на схеме:18

Наименование:STRAP

Каталожный номер:100238

Комплект:8

Примечание:

№ на схеме:19

Наименование:STRAP DM.12

Каталожный номер:102386

Комплект:2

Примечание:DM.12

№ на схеме:21

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:1

Примечание:M6x1x20

№ на схеме:22

Наименование:SCREW M6x1x50

Каталожный номер:200006

Комплект:2

Примечание:M6x1x50

№ на схеме:23

Наименование:FLAT WASHER D.6xD.18

Каталожный номер:00735

Комплект:6

Примечание:D.6xD.18

№ на схеме:24

Наименование:SELF LOCKING NUT M6x1

Каталожный номер:00601

Комплект:3

Примечание:M6x1

№ на схеме:26

Наименование:SCREW M8x1,25x30

Каталожный номер:00093

Комплект:2

Примечание:M8x1,25x30

№ на схеме:27

Наименование:SCREW M8x1,25x35

Каталожный номер:00469

Комплект:2

Примечание:M8x1,25x35

№ на схеме:28

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:8

Примечание:D.8xD.24

№ на схеме:29

Наименование:SELF LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:4

Примечание:M8x1,25

№ на схеме:31

Наименование:SCREW M10x1,5x20

Каталожный номер:00124

Комплект:2

Примечание:M10x1,5x20

№ на схеме:32

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:2

Примечание:D.10xD.30

№ на схеме:33

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:2

Примечание:D.10

№ на схеме:35

Наименование:HOSE

Каталожный номер:587414

Комплект:1

Примечание:

№ на схеме:36

Наименование:HOSE

Каталожный номер:587415

Комплект:1

Примечание:

№ на схеме:37

Наименование:HOSE

Каталожный номер:582832

Комплект:1

Примечание:

№ на схеме:38

Наименование:HOSE

Каталожный номер:587416

Комплект:1

Примечание:
