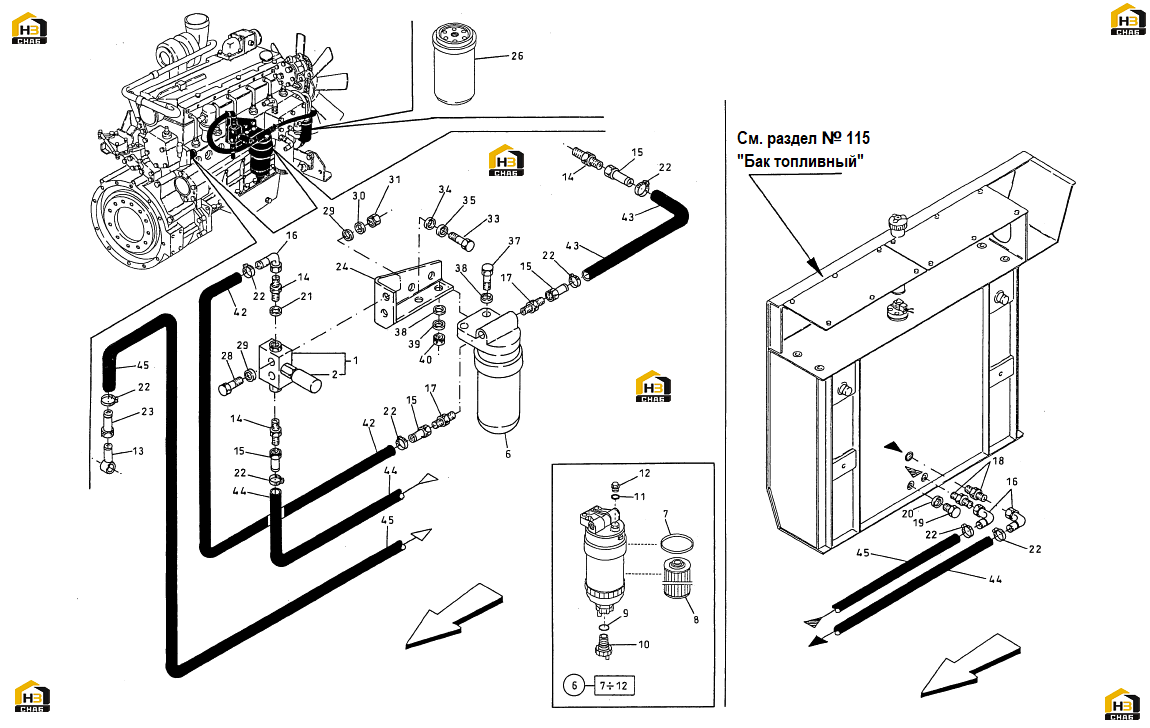

112. система топливная двигателя - volvo tad720ve

← 111. система выпуска отработавших газов - cummins qsm11-t3 113. система топливная двигателя - cummins qsm11 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FUEL MANUAL PUMP ASS.Y

Каталожный номер:583833

Комплект:1

Примечание:Включая позиции 2-3-4

№ на схеме:2

Наименование:PUMPING ELEMENT

Каталожный номер:583812

Комплект:1

Примечание:

№ на схеме:6

Наименование:WATER SEPARATOR ASS.Y

Каталожный номер:580283

Комплект:1

Примечание:Включая позиции 7-8-9-10-11-12

№ на схеме:7

Наименование:GASKET

Каталожный номер:580284

Комплект:1

Примечание:

№ на схеме:8

Наименование:FILTER CARTRIDGE

Каталожный номер:580285

Комплект:1

Примечание:

№ на схеме:9

Наименование:O'RING

Каталожный номер:580286

Комплект:1

Примечание:

№ на схеме:10

Наименование:COCK

Каталожный номер:580287

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET

Каталожный номер:580288

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:580289

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTION

Каталожный номер:554080

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTION

Каталожный номер:553556

Комплект:3

Примечание:

№ на схеме:15

Наименование:CONNECTION

Каталожный номер:582170

Комплект:4

Примечание:

№ на схеме:16

Наименование:CONNECTION 90°

Каталожный номер:582171

Комплект:3

Примечание:90°

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:101341

Комплект:2

Примечание:

№ на схеме:18

Наименование:CONNECTION

Каталожный номер:101101

Комплект:2

Примечание:

№ на схеме:19

Наименование:PLUG 1/2"

Каталожный номер:050233

Комплект:1

Примечание:1/2"

№ на схеме:20

Наименование:WASHER "DOWTY"

Каталожный номер:100158

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET

Каталожный номер:580282

Комплект:1

Примечание:

№ на схеме:22

Наименование:STRAP

Каталожный номер:100238

Комплект:8

Примечание:

№ на схеме:23

Наименование:CONNECTION

Каталожный номер:582189

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPACER,OIL FILTER

Каталожный номер:578972

Комплект:1

Примечание:

№ на схеме:26

Наименование:DIESEL OIL FILTER

Каталожный номер:522402

Комплект:1

Примечание:

№ на схеме:28

Наименование:SCREW M6x1x50

Каталожный номер:200006

Комплект:2

Примечание:M6x1x50

№ на схеме:29

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:4

Примечание:D.6

№ на схеме:30

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:2

Примечание:D.6

№ на схеме:31

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:2

Примечание:M6x1

№ на схеме:33

Наименование:SCREW M6x1x20

Каталожный номер:00152

Комплект:2

Примечание:M6x1x20

№ на схеме:34

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:2

Примечание:D.8

№ на схеме:35

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:2

Примечание:D.8

№ на схеме:37

Наименование:SCREW M12x1,75x30

Каталожный номер:00481

Комплект:2

Примечание:M12x1,75x30

№ на схеме:38

Наименование:FLAT WASHER D.12

Каталожный номер:00726

Комплект:4

Примечание:D.12

№ на схеме:39

Наименование:SPRING WASHER D.12

Каталожный номер:00778

Комплект:2

Примечание:D.12

№ на схеме:40

Наименование:NUT M12x1,75

Каталожный номер:00521

Комплект:2

Примечание:M12x1,75

№ на схеме:42

Наименование:HOSE

Каталожный номер:587257

Комплект:1

Примечание:

№ на схеме:43

Наименование:HOSE

Каталожный номер:587258

Комплект:1

Примечание:

№ на схеме:44

Наименование:HOSE

Каталожный номер:587259

Комплект:1

Примечание:

№ на схеме:45

Наименование:HOSE

Каталожный номер:587260

Комплект:1

Примечание:
