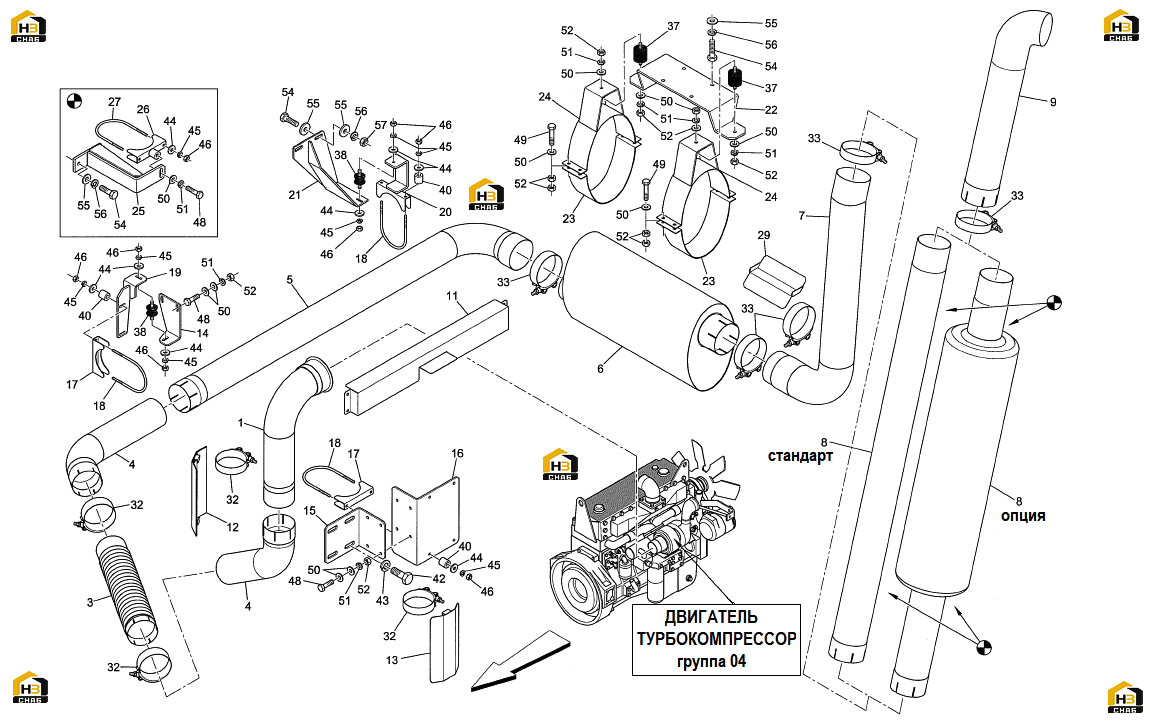

111. система выпуска отработавших газов - cummins qsm11-t3

← 110. система выпуска отработавших газов - volvo tad720ve 112. система топливная двигателя - volvo tad720ve →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXHAUST MANIFOLD

Каталожный номер:596945

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOSE FLEXIBLE

Каталожный номер:531057

Комплект:1

Примечание:

№ на схеме:4

Наименование:EXHAUST PIPE

Каталожный номер:575234

Комплект:2

Примечание:

№ на схеме:5

Наименование:EXHAUST PIPE

Каталожный номер:575246

Комплект:1

Примечание:

№ на схеме:6

Наименование:EXHAUST SILENCER

Каталожный номер:545939

Комплект:1

Примечание:

№ на схеме:7

Наименование:EXHAUST PIPE

Каталожный номер:555059

Комплект:1

Примечание:

№ на схеме:8

Наименование:EXHAUST SILENCER

Каталожный номер:566235

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:8

Наименование:PIPE

Каталожный номер:555063

Комплект:1

Примечание:STD (стандарт)

№ на схеме:9

Наименование:PIPE

Каталожный номер:555067

Комплект:1

Примечание:

№ на схеме:11

Наименование:PROTECTION

Каталожный номер:598173

Комплект:1

Примечание:

№ на схеме:12

Наименование:PROTECTION

Каталожный номер:570701

Комплект:1

Примечание:

№ на схеме:13

Наименование:PROTECTION

Каталожный номер:570621

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRACKET

Каталожный номер:575241

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:569305

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:569301

Комплект:1

Примечание:

№ на схеме:17

Наименование:BRACKET

Каталожный номер:546202

Комплект:2

Примечание:

№ на схеме:18

Наименование:ROD

Каталожный номер:546185

Комплект:3

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:575238

Комплект:1

Примечание:

№ на схеме:20

Наименование:SUPPORT

Каталожный номер:555091

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRACKET

Каталожный номер:575242

Комплект:1

Примечание:

№ на схеме:22

Наименование:SILENCER SUPPORT

Каталожный номер:557731

Комплект:1

Примечание:

№ на схеме:23

Наименование:LOWER BAND

Каталожный номер:555104

Комплект:2

Примечание:

№ на схеме:24

Наименование:UPPER BAND

Каталожный номер:555101

Комплект:2

Примечание:

№ на схеме:25

Наименование:SUPPORT

Каталожный номер:554992

Комплект:2

Примечание:

№ на схеме:26

Наименование:BRACKET

Каталожный номер:555109

Комплект:2

Примечание:

№ на схеме:27

Наименование:BAND

Каталожный номер:531153

Комплект:2

Примечание:

№ на схеме:29

Наименование:PROTECTION

Каталожный номер:568747

Комплект:1

Примечание:

№ на схеме:32

Наименование:STRAP

Каталожный номер:100492

Комплект:4

Примечание:

№ на схеме:33

Наименование:STRAP

Каталожный номер:100486

Комплект:5

Примечание:

№ на схеме:37

Наименование:SILENTBLOCK

Каталожный номер:512403

Комплект:2

Примечание:

№ на схеме:38

Наименование:SILENT-BLOCK

Каталожный номер:100687

Комплект:2

Примечание:

№ на схеме:40

Наименование:SPACER

Каталожный номер:546924

Комплект:6

Примечание:

№ на схеме:42

Наименование:SCREW 5/8"UNCx1"3/4

Каталожный номер:200536

Комплект:4

Примечание:5/8"UNCx1"3/4

№ на схеме:43

Наименование:SPRING WASHER D.16

Каталожный номер:00780

Комплект:4

Примечание:D.16

№ на схеме:44

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:14

Примечание:D.8xD.24

№ на схеме:45

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:14

Примечание:D.8

№ на схеме:46

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:14

Примечание:M8x1,25

№ на схеме:48

Наименование:SCREW M10x1,5x35

Каталожный номер:00091

Комплект:8

Примечание:M10x1,5x35

№ на схеме:49

Наименование:SCREW M10x1,5x50

Каталожный номер:00147

Комплект:8

Примечание:M10x1,5x50

№ на схеме:50

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:26

Примечание:D.10

№ на схеме:51

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:8

Примечание:D.10

№ на схеме:52

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:20

Примечание:M10x1,5

№ на схеме:54

Наименование:SCREW M12x1,75x30

Каталожный номер:00481

Комплект:8

Примечание:M12x1,75x30

№ на схеме:55

Наименование:FLAT WASHER D.12xD.36

Каталожный номер:00807

Комплект:10

Примечание:D.12xD.36

№ на схеме:56

Наименование:SPRING WASHER D.12

Каталожный номер:00778

Комплект:8

Примечание:D.12

№ на схеме:57

Наименование:NUT M12x1,75

Каталожный номер:00521

Комплект:2

Примечание:M12x1,75
