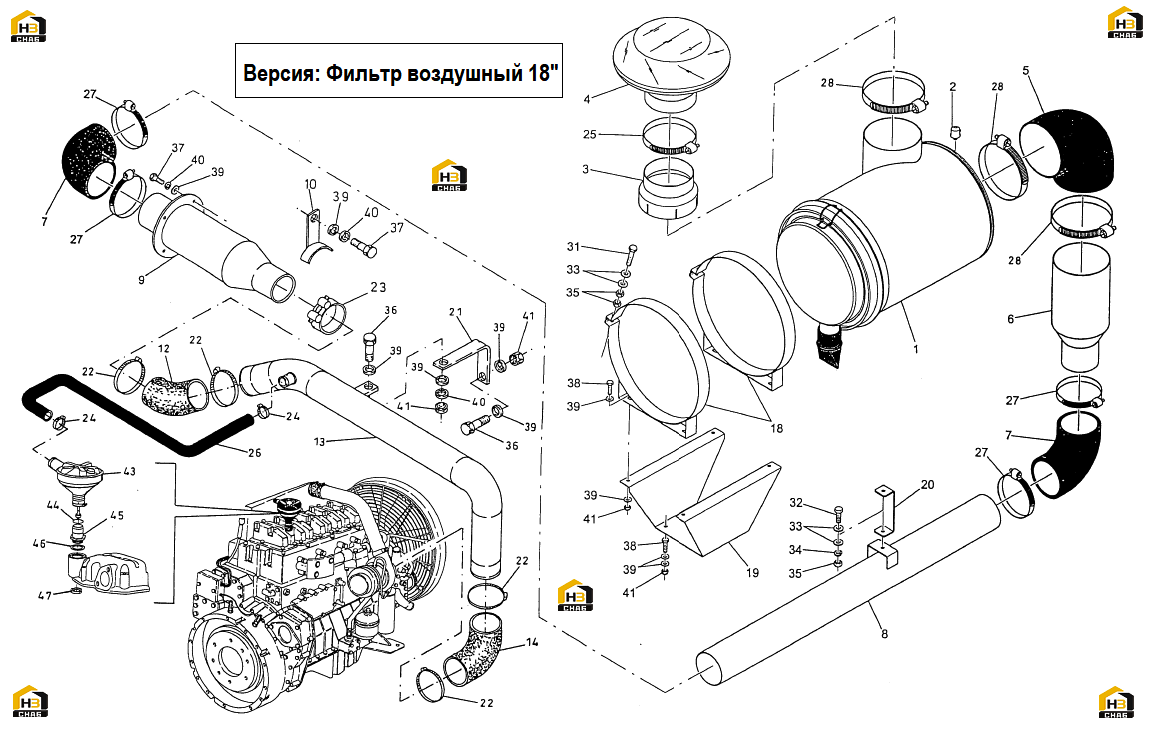

103. воздухозаборник двигателя - scania di12 (фильтр воздушный 18")

← 102. воздухозаборник двигателя - volvo tad720ve (фильтр воздушный 15") 104. воздухозаборник двигателя - cummins qsm11-t3 (фильтр воздушный 15") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CLEANER ASS.Y

Каталожный номер:

Комплект:

Примечание:См. раздел № 106 "Воздухозаборник двигателя - фильтр воздушный 18" / Поз. 1

№ на схеме:2

Наименование:VISUAL SIGNALLING

Каталожный номер:101841

Комплект:1

Примечание:Опция

№ на схеме:2

Наименование:Передатчик электрических сигналов (ELECTRIC SIGNALLING)

Каталожный номер:514170

Комплект:1

Примечание:Электрический

№ на схеме:3

Наименование:CONNECTION

Каталожный номер:567103

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR PREFILTER

Каталожный номер:567112

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE 90°

Каталожный номер:567114

Комплект:1

Примечание:90°

№ на схеме:6

Наименование:AIR SUCTION TUBE

Каталожный номер:567093

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE 90°

Каталожный номер:100734

Комплект:2

Примечание:90°

№ на схеме:8

Наименование:AIR SUCTION TUBE

Каталожный номер:555211

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE

Каталожный номер:572860

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET

Каталожный номер:572912

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE 45°

Каталожный номер:575859

Комплект:1

Примечание:45°

№ на схеме:13

Наименование:SUCTION TUBE

Каталожный номер:575863

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:575169

Комплект:1

Примечание:

№ на схеме:18

Наименование:BAND

Каталожный номер:567100

Комплект:2

Примечание:

№ на схеме:19

Наименование:SPACER, OIL FILTER

Каталожный номер:567090

Комплект:1

Примечание:

№ на схеме:20

Наименование:SUPPORT

Каталожный номер:562040

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRACKET

Каталожный номер:577987

Комплект:1

Примечание:

№ на схеме:22

Наименование:STRAP

Каталожный номер:100230

Комплект:4

Примечание:

№ на схеме:23

Наименование:STRAP

Каталожный номер:100491

Комплект:1

Примечание:

№ на схеме:24

Наименование:STRAP

Каталожный номер:100240

Комплект:2

Примечание:

№ на схеме:25

Наименование:STRAP

Каталожный номер:102086

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE

Каталожный номер:579418

Комплект:1

Примечание:

№ на схеме:27

Наименование:STRAP

Каталожный номер:100227

Комплект:4

Примечание:

№ на схеме:28

Наименование:STRAP DM.214-226

Каталожный номер:520236

Комплект:3

Примечание:DM.214-226

№ на схеме:31

Наименование:SCREW M8x1,25x50

Каталожный номер:200011

Комплект:2

Примечание:M8x1,25x50

№ на схеме:32

Наименование:SCREW M8х1,25x35

Каталожный номер:00469

Комплект:1

Примечание:M8х1,25x35

№ на схеме:33

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:6

Примечание:D.8xD.24

№ на схеме:34

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:1

Примечание:D.8

№ на схеме:35

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:5

Примечание:M8x1,25

№ на схеме:36

Наименование:SCREW M10x1,5x35

Каталожный номер:00091

Комплект:2

Примечание:M10x1,5x35

№ на схеме:37

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:5

Примечание:M10x1,5x25

№ на схеме:38

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:8

Примечание:M10x1,5x30

№ на схеме:39

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:25

Примечание:D.10

№ на схеме:40

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:6

Примечание:D.10

№ на схеме:41

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:10

Примечание:M10x1,5

№ на схеме:43

Наименование:VALVE

Каталожный номер:579419

Комплект:1

Примечание:

№ на схеме:44

Наименование:O-RING

Каталожный номер:100190

Комплект:1

Примечание:

№ на схеме:45

Наименование:CONNECTION

Каталожный номер:579420

Комплект:1

Примечание:

№ на схеме:46

Наименование:GASKET

Каталожный номер:579422

Комплект:1

Примечание:

№ на схеме:47

Наименование:SPANNER NUT

Каталожный номер:579421

Комплект:1

Примечание:
