102. воздухозаборник двигателя - volvo tad720ve (фильтр воздушный 15")

← 101. воздухозаборник двигателя - scania di12 (фильтр воздушный 15") 103. воздухозаборник двигателя - scania di12 (фильтр воздушный 18") →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

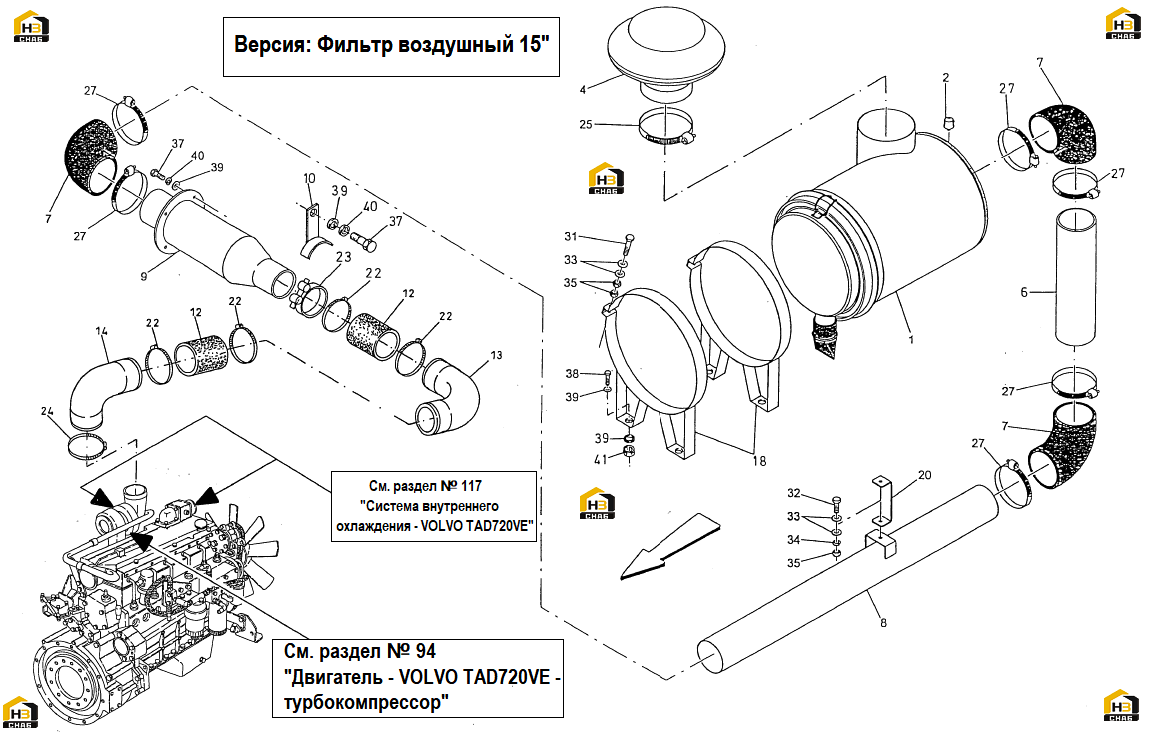

№ на схеме:1

Наименование:AIR CLEANER ASS.Y

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:VISUAL SIGNALLING

Каталожный номер:101841

Комплект:1

Примечание:

№ на схеме:2

Наименование:Передатчик электрических сигналов (ELECTRIC SIGNALLING)

Каталожный номер:514170

Комплект:1

Примечание:

№ на схеме:4

Наименование:PREFILTER

Каталожный номер:100859

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIPE

Каталожный номер:555178

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE 90°

Каталожный номер:101871

Комплект:3

Примечание:90°

№ на схеме:8

Наименование:AIR SUCTION TUBE

Каталожный номер:555175

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE

Каталожный номер:572857

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET

Каталожный номер:572912

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:549378

Комплект:2

Примечание:

№ на схеме:13

Наименование:AIR SUCTION TUBE

Каталожный номер:576638

Комплект:1

Примечание:

№ на схеме:14

Наименование:AIR SUCTION TUBE

Каталожный номер:576637

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRACKET

Каталожный номер:552364

Комплект:2

Примечание:

№ на схеме:20

Наименование:SUPPORT

Каталожный номер:562040

Комплект:1

Примечание:

№ на схеме:22

Наименование:STRAP

Каталожный номер:100230

Комплект:4

Примечание:

№ на схеме:23

Наименование:STRAP

Каталожный номер:100491

Комплект:1

Примечание:

№ на схеме:24

Наименование:STRAP

Каталожный номер:580251

Комплект:1

Примечание:

№ на схеме:25

Наименование:STRAP

Каталожный номер:100227

Комплект:1

Примечание:

№ на схеме:27

Наименование:STRAP

Каталожный номер:100226

Комплект:6

Примечание:

№ на схеме:31

Наименование:SCREW М8x1,25x50

Каталожный номер:200011

Комплект:2

Примечание:М8x1,25x50

№ на схеме:32

Наименование:SCREW M8x1,25x35

Каталожный номер:00469

Комплект:2

Примечание:M8x1,25x35

№ на схеме:33

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:10

Примечание:D.8xD.24

№ на схеме:34

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:2

Примечание:D.8

№ на схеме:35

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:6

Примечание:M8x1,25

№ на схеме:37

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:5

Примечание:M10x1,5x25

№ на схеме:38

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:4

Примечание:M10x1,5x30

№ на схеме:39

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:16

Примечание:D.10

№ на схеме:40

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:5

Примечание:D.10

№ на схеме:41

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:4

Примечание:M10x1,5
