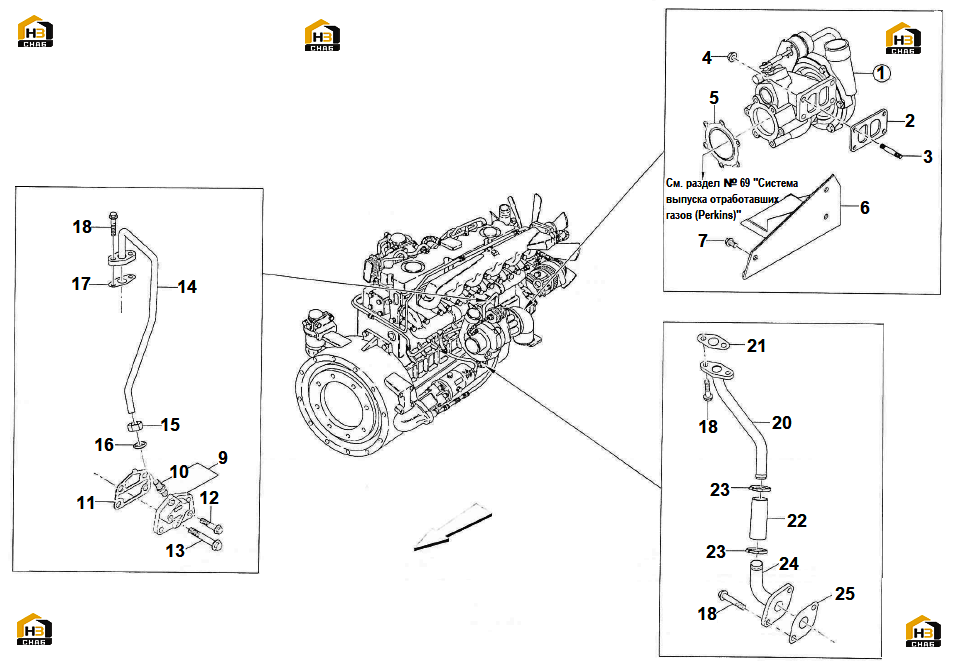

63. Двигатель (Perkins) - турбокомпрессор

← 62. Двигатель (Perkins) - водяной насос и термостат 64. Двигатель (Perkins) - маховик →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TURBOCHARGER ASSY

Каталожный номер:585534

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:585535

Комплект:1

Примечание:

№ на схеме:3

Наименование:STUD

Каталожный номер:585536

Комплект:4

Примечание:

№ на схеме:4

Наименование:NUT

Каталожный номер:585537

Комплект:4

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:585539

Комплект:1

Примечание:

№ на схеме:6

Наименование:SUPPORT

Каталожный номер:585538

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:585322

Комплект:3

Примечание:

№ на схеме:9

Наименование:ADAPTER

Каталожный номер:585543

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTION

Каталожный номер:585544

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET

Каталожный номер:585545

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:585323

Комплект:3

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:585467

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIPE

Каталожный номер:585547

Комплект:1

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:585549

Комплект:1

Примечание:

№ на схеме:16

Наименование:NOSE

Каталожный номер:585550

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:585548

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:585345

Комплект:6

Примечание:

№ на схеме:20

Наименование:PIPE

Каталожный номер:585551

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET

Каталожный номер:585552

Комплект:1

Примечание:

№ на схеме:22

Наименование:COUPLING

Каталожный номер:585553

Комплект:1

Примечание:

№ на схеме:23

Наименование:STRAP

Каталожный номер:585554

Комплект:2

Примечание:

№ на схеме:24

Наименование:PIPE

Каталожный номер:585555

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:585556

Комплект:1

Примечание:
