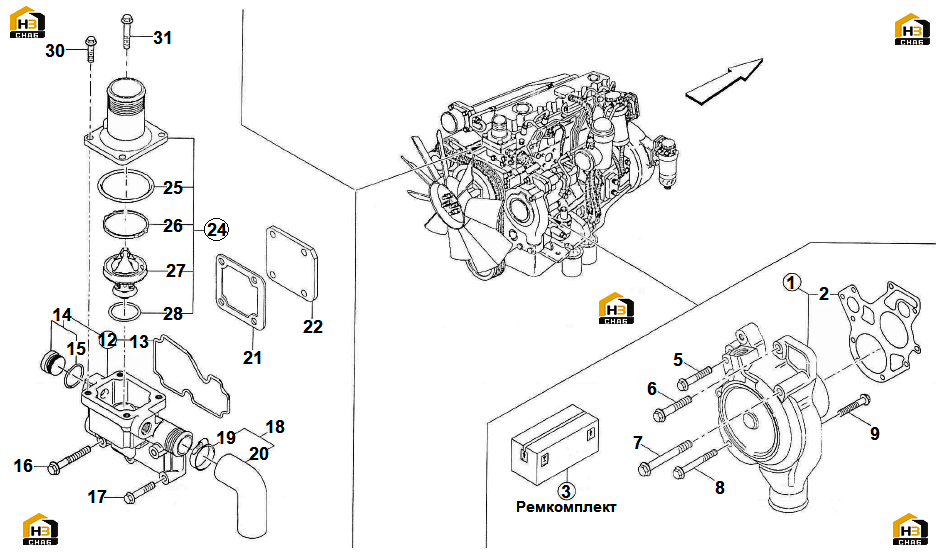

62. Двигатель (Perkins) - водяной насос и термостат

← 61. Двигатель (Perkins) - система смазки (2-я версия) 63. Двигатель (Perkins) - турбокомпрессор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER PUMP ASSY

Каталожный номер:585405

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:585406

Комплект:1

Примечание:Включая позицию 1

№ на схеме:3

Наименование:REPAIR SET

Каталожный номер:585407

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:585411

Комплект:3

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:585410

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:585363

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW

Каталожный номер:585409

Комплект:3

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:585408

Комплект:2

Примечание:

№ на схеме:12

Наименование:THERMOSTAT HOUSING

Каталожный номер:585412

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:585413

Комплект:1

Примечание:Включая позицию 12

№ на схеме:14

Наименование:PLUG

Каталожный номер:585414

Комплект:3

Примечание:Включая позицию 12

№ на схеме:15

Наименование:O-RING

Каталожный номер:585415

Комплект:1

Примечание:Включая позицию 14

№ на схеме:16

Наименование:SCREW

Каталожный номер:585378

Комплект:3

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:585318

Комплект:3

Примечание:

№ на схеме:18

Наименование:COUPLING

Каталожный номер:585416

Комплект:1

Примечание:

№ на схеме:19

Наименование:STRAP

Каталожный номер:585417

Комплект:1

Примечание:

№ на схеме:20

Наименование:COUPLING

Каталожный номер:585763

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET

Каталожный номер:585419

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVER

Каталожный номер:585418

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTION ASSY

Каталожный номер:585643

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:585429

Комплект:1

Примечание:

№ на схеме:26

Наименование:RING

Каталожный номер:585432

Комплект:1

Примечание:

№ на схеме:27

Наименование:THERMOSTATICS VALVE

Каталожный номер:585431

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:585430

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:585327

Комплект:3

Примечание:

№ на схеме:31

Наименование:SCREW

Каталожный номер:585502

Комплект:1

Примечание:
