48. Электрооборудование

← 47. Датчики и разъемы электросистемы - версия "DUPLEX-GAL" 49. Фары головного света →

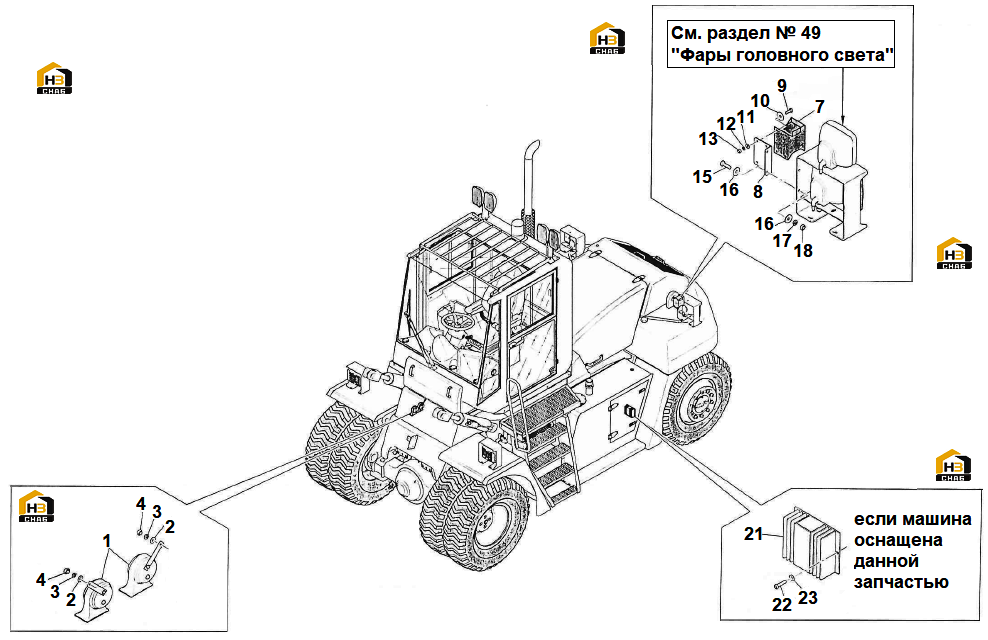

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HORNS SET

Каталожный номер:524188

Комплект:2

Примечание:

№ на схеме:2

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:2

Примечание:D.8xD.24

№ на схеме:3

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:2

Примечание:D.8

№ на схеме:4

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:2

Примечание:M8x1,25

№ на схеме:7

Наименование:ALARM BUZZER

Каталожный номер:569881

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRACKET

Каталожный номер:582767

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW M6x1x25

Каталожный номер:00465

Комплект:4

Примечание:M6x1x25

№ на схеме:10

Наименование:FLAT WASHER D.6xD.18

Каталожный номер:00735

Комплект:4

Примечание:D.6xD.18

№ на схеме:11

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:4

Примечание:D.6

№ на схеме:12

Наименование:SPRING WASHER D.6

Каталожный номер:00774

Комплект:4

Примечание:D.6

№ на схеме:13

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:4

Примечание:M6x1

№ на схеме:15

Наименование:SCREW M8x1,25x25

Каталожный номер:00098

Комплект:2

Примечание:M8x1,25x25

№ на схеме:16

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:4

Примечание:D.8xD.24

№ на схеме:17

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:2

Примечание:D.8

№ на схеме:18

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:2

Примечание:M8x1,25

№ на схеме:21

Наименование:TRANSFORMER

Каталожный номер:533959

Комплект:1

Примечание:ОРТ (поставляется по желанию заказчика)

№ на схеме:22

Наименование:SPRING WASHER D.4

Каталожный номер:00801

Комплект:2

Примечание:D.4

№ на схеме:22

Наименование:SCREW M4x0,7x15

Каталожный номер:200251

Комплект:2

Примечание:M4x0,7x15
