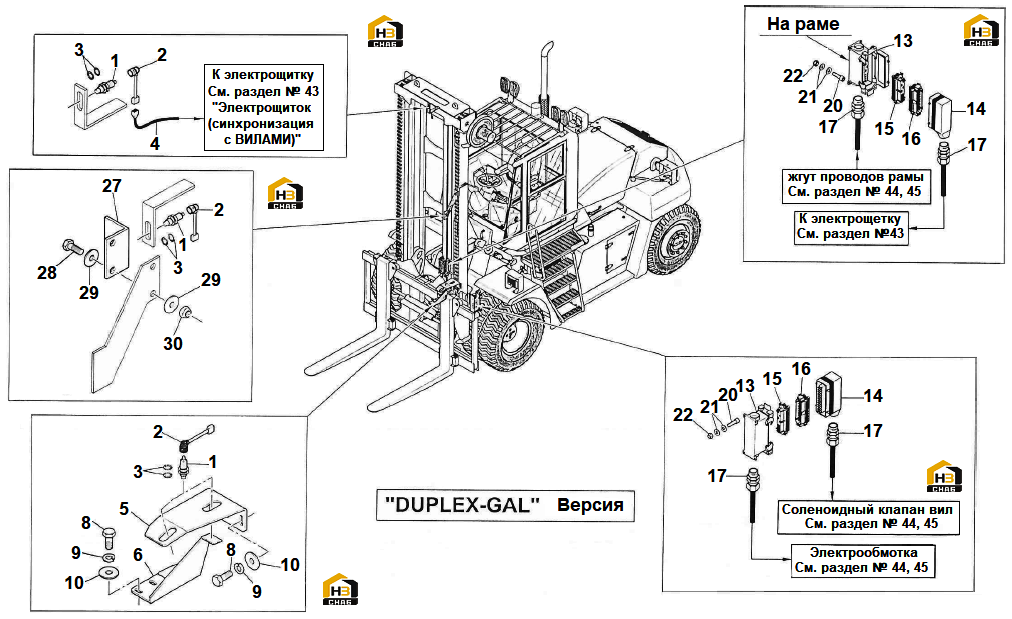

47. Датчики и разъемы электросистемы - версия "DUPLEX-GAL"

← 46. Датчики и разъемы электросистемы - версия "DUPLEX" 48. Электрооборудование →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SENSOR

Каталожный номер:583158

Комплект:4

Примечание:

№ на схеме:2

Наименование:CABLE

Каталожный номер:553504

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER D18

Каталожный номер:00823

Комплект:8

Примечание:D18

№ на схеме:4

Наименование:ELECTRIC CABLE

Каталожный номер:585807

Комплект:1

Примечание:

№ на схеме:5

Наименование:MICRO SUPPORT

Каталожный номер:592313

Комплект:1

Примечание:

№ на схеме:6

Наименование:BRACKET

Каталожный номер:592314

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:4

Примечание:M8x1,25x20

№ на схеме:9

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:4

Примечание:D.8

№ на схеме:10

Наименование:FLAT WASHER D.8xD.24

Каталожный номер:00733

Комплект:4

Примечание:D.8xD.24

№ на схеме:13

Наименование:FIXED PROTECTION

Каталожный номер:545997

Комплект:2

Примечание:

№ на схеме:14

Наименование:MOVABLE PROTECTION

Каталожный номер:545998

Комплект:2

Примечание:

№ на схеме:15

Наименование:FEMALE INSERT (1/24)

Каталожный номер:545996

Комплект:2

Примечание:1/24

№ на схеме:16

Наименование:MALE INSERT (1/24)

Каталожный номер:545995

Комплект:2

Примечание:1/24

№ на схеме:17

Наименование:CABLE GLAND PG21

Каталожный номер:533910

Комплект:4

Примечание:PG21

№ на схеме:20

Наименование:SCREW M5x0,8x30

Каталожный номер:200155

Комплект:8

Примечание:M5x0,8x30

№ на схеме:21

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:16

Примечание:D.5

№ на схеме:22

Наименование:SELF-LOCKING NUT

Каталожный номер:00600

Комплект:8

Примечание:M5x0,8

№ на схеме:27

Наименование:BRACKET

Каталожный номер:581507

Комплект:1

Примечание:STAFFA

№ на схеме:28

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:2

Примечание:M10x1,5x25

№ на схеме:29

Наименование:FLAT WASHER D.10хD.30

Каталожный номер:00815

Комплект:4

Примечание:D.10хD.30

№ на схеме:30

Наименование:SELF-LOCKING NUT

Каталожный номер:00603

Комплект:2

Примечание:M10x1,5
